Описание

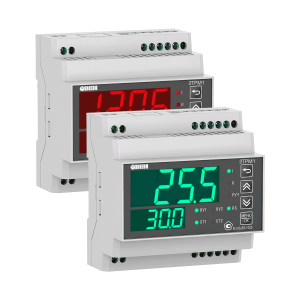

2ТРМ1 – двухканальный цифровой терморегулятор, предназначенный для измерения, регистрации или автоматического регулирования температуры, а также других физических величин (давление, влажность, уровень, расход и т.д.). Отличительной особенностью прибора является наличие двух независимых каналов управления. Прибор осуществляет как независимое управление по двум каналам, так и совместную работу каналов в задачах регулирования и сигнализации. Наличие второго входа позволяет выполнять регулирование по двум величинам с вычислением среднего значения или разницы показаний входов. Двухканальный терморегулятор 2ТРМ1 работает с разными типами датчиков что позволяет одним прибором контролировать две физические величины, например температуру и давление, температуру и влажность, давление и уровень. Наличие RS-485 позволяет выводить все измеряемые и настраиваемые параметры прибора в сеть диспетчеризации предприятия.

2ТРМ1 зарегистрирован в Государственном реестре средств измерений России и выпускается с первичной поверкой (включена в стоимость). Также 2ТРМ1 имеет декларацию соответствия ЕАС и свидетельство о типовом одобрении РМРС.

Для архивации и вывода данных с ТРМ в виде графиков или таблиц рекомендуется использовать простую SCADA систему Owen Monitor

Возможности регулятора

1. Измерение и регулирование физических величин по двум каналам:
   • по двухпозиционному закону;
   • одной измеряемой величины по трехпозиционному закону;
   • аналоговое П-регулирование;
   • погодозависимое регулирование.
2. Контроль обрыва связи с исполнительными механизмами.
3. Регистрация и управление исполнительными механизмами сигналами 4…20 мА или 0…10 В.
4. Сигнализация о выходе измеряемой величины за заданные пределы.
5. Регулирование по разности двух физических величин.
6. Ручной режим управления исполнительными механизмами.

Преимущества

Питание

Универсальное питание позволяет прибору работать как от сети 230В переменного тока, так и от слаботочной сети с номиналом 24В постоянного тока.

USB type С

USB type С порт позволяет подключать ТРМ напрямую к ПК для настройки из программы конфигуратор. При этом отдельное питания не требуется. Прибор питается по USB.

Монтаж

Для удобства монтажа в любых установках и системах на выбор доступны 5 вариантов корпусов: квадратный Щ1, прямоугольный Щ2, компактный Щ5, динреечный Д и настенный Н.

Погодозависимость

Двухканальный прибор 2ТРМ1 оснащен функцией коррекции уставки по температуре улицы или помещения.

Индикация

Два контрастных индикатора красного или зеленого (в зависимости от модификации) цвета с настройкой выводимых параметров позволят увидеть нужные показания прибора издалека.

Простота

Приборы с небольшим количеством функций удобны в настройке и подключении. Они не требуют программирования и знаний сложных компьютерных программ для наладки. Все, что необходимо для запуска ТРМ в работу, – это указать тип датчика, выбрать логику автоматического управления и задать необходимую уставку регулирования или сигнализации.

Ремонтопригодность

В наших сервисных центрах можно произвести замену вышедшего из строя элемента без необходимости покупки нового прибора.

Авария

Контролируются аварии подключенных датчиков, аварии связи с исполнительными механизмами (LBA), а также настраиваемые пользователем сигнализации по 8 логикам на выбор.

Диспетчеризация

В приборе поддержан стандартный протокол Modbus ASCII/RTU по RS-485, который позволяет считывать и записывать параметры прибора удаленно.

Сертификаты

Прибор отечественного производства. Внесен в госреестр средств измерений. Имеет декларацию ЕАС и свидетельство о типовом одобрении морского регистра судоходства (РМРС). Подходит для проектов с импортозамещением.

Технические характеристики

Параметр				Значение
Напряжение питания				~90…264 В (номинальное 230 В) =21…120 В (номинальное 24 В)
Частота напряжения питания				50, 60 Гц
Потребляемая мощность				не более 10 ВА
Напряжение встроенного источника питания нормирующих преобразователей				24 ± 2,4 В (только для исполнения без RS-485)
Максимально допустимый ток источника питания				50 мА
Универсальные входы
Количество универсальных входов				2
Типы входных датчиков и сигналов				см. таблицу «Характеристики измерительных датчиков»
Время опроса входа:				Не более 1 секунды
Предел основной приведенной погрешности измерения:
— для термоэлектрических преобразователей с включенной компенсацией холодного спая				±0,5 %
— для остальных видов датчиков				±0,25 %
Выходные устройства
Количество выходных устройств				2
Типы выходных устройств				Р, К, С, Т, И, У
Корпус
Щитовой Щ1				96×96×53, IP54*
Щитовой Щ2				96×48×100, IP54*
Щитовой Щ5				48×48×103, IP54*
Настенный Н				110×129×69, IP66**
DIN-реечный				88×90×59, IP20
* со стороны передней панели ** подтверждено испытаниями в независимой аккредитованной лаборатории, см протокол 28/23
Условия эксплуатации
Температура окружающего воздуха				–40…+50 °С
Атмосферное давление				84…106,7 кПа
Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги)				Не более 85 %

Характеристики измерительных датчиков

Характеристики измерительных датчиков

Характеристики выходных устройств

Обозначение	Тип выходного устройства (ВУ)		Электрические характеристики
Р	электромагнитное реле		Ток не более 8 А при переменном напряжении не более 250 В и cos φ > 0,9. Ток не более 3 А при постоянном напряжении не более 30 В
К	транзисторная оптопара n-p-n типа		Постоянный ток не более 400 мА при постоянном напряжении не более 60 В
С	симисторная оптопара		Ток не более 50 мА при переменном напряжении не более 250 В (50 Гц). Ток в импульсном режиме не более 500 мА (tимп. не более 5 мс). Максимальное коммутируемое напряжение не более 600 В
И	цифроаналоговый преобразователь «параметр–ток 4…20 мА»		Постоянный ток 4…20 мА на внешней нагрузке не более 1 кОм, напряжение питания 12…30 В рассчитывается в зависимости от сопротивления нагрузки
У	цифроаналоговый преобразователь «параметр–напряжение 0…10 В»		Постоянное напряжение 0…10 В на внешней нагрузке более 2 кОм, напряжение питания 16…30 В
Т	выход для управления твердотельным реле		Выходной ток не более 40 мА. Выходное напряжение высокого уровня – 4…6 В. Выходное напряжение низкого уровня – 0…0,7 В

Подробности о типах и назначении различных выходных устройств указаны в справочнике Глоссарии и часто задаваемые вопросы, раздел «Выходные устройства (ВУ)».

Функциональная схема прибора

Модификации

Обозначение при заказе 2ТРМ1

2ТРМ1-Х.УХ.ХХ.Х

Схемы подключения

Общая схема подключения

Общая схема подключения 2ТРМ1-Щ1/Щ2

Общая схема подключения 2ТРМ1-Щ5

Общая схема подключения 2ТРМ1-Н

Общая схема подключения 2ТРМ1-Д

Схемы подключения выходного устройства 1 (ВУ1)

ВУ1 типа Р (э/м реле)

ВУ1 типа К (транзисторная оптопара)

ВУ1 типа С (симисторная оптопара)



ВУ1 типа Т (для управления твердотельным реле)

ВУ1 типа И (ЦАП 4…20 мА)

ВУ1 типа У (ЦАП 0…10 В)

Схемы подключения выходного устройства 2 (ВУ2)

ВУ2 типа Р (э/м реле)

ВУ2 типа К
(транзисторная оптопара)

ВУ2 типа С (симисторная оптопара)



ВУ2 типа Т (для управления твердотельным реле)

ВУ2 типа И (ЦАП 4…20 мА)

ВУ2 типа У (ЦАП 0…10 В)

Чертежи, схемы, модели

Условные графические обозначения (УГО)

Габаритный чертеж



Документация и ПО

Документация
webРуководство по эксплуатации обновленного 2ТРМ1 с USB		pdf	14.17 MB
Руководство по эксплуатации (краткое) обновленного 2ТРМ1 с USB		pdf	5.88 MB
Таблица регистров modbus 2ТРМ1		pdf	161.11 kB
Таблица соотнесения настроек приборов 2ТРМ1		pdf	151.62 kB
Примеры настройки для ТРМ		pdf	7.28 MB
Протокол испытаний корпуса Н на IP66	2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12	pdf	3.4 MB
Руководство по эксплуатации для 2ТРМ1 без USB	производство до 24.12.2024	pdf	12.42 MB
Сертификаты
Декларация о соответствии на 2ТРМ0, ТРМ1, 2ТРМ1, ТРМ10, ТРМ12		zip	336.73 kB
Сертификат средств измерений 2ТРМ0, ТРМ1, 2ТРМ1, ТРМ10, ТРМ12	Россия. 17023-08	zip	80.37 kB
Сертификат средств измерений 2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12	Казахстан	zip	322.78 kB
Сертификат промышленной безопасности на 2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12		zip	2.82 MB
Свидетельство о типовом одобрении ТРМ	2ТРМ0, 2ТРМ1, ТРМ1, ТРМ10, ТРМ12	zip	1.02 MB
ПО
Owen Configurator	v1.29.147	zip	193.28 MB
Дополнительные материалы
Информационная листовка для знакомства с 2ТРМ1		pdf	2.33 MB

Диспетчеризация

Наличие интерфейса RS-485 позволяет включать 2ТРМ1 в системы распределенной диспетчеризации. Информация с прибора на компьютер или мобильное устройство передается в SCADA-системы, облачный сервис, OPC-серверы и др. с помощью сетевых шлюзов по протоколу Modbus RTU/ASCII. Это позволит организовать взаимодействие между различными подсистемами инженерного оборудования для проведения автоматизированного оперативного контроля и управления.

Параметры, доступные для чтения и записи по интерфейсу RS-485

Диспетчеризация в среде MasterSCADA

Работа с шаблонами настройки MasterSCADA 4D	zip	22.12 MB
Пример настройки ТРМ-У2 в среде MasterSCADA 4D	pdf	2.36 MB
Работа с шаблонами настройки MasterSCADA 3.x	zip	3.26 MB
Руководство пользователя по работе с шаблонами настройки MasterSCADA 3.x	pdf	2.11 MB

Комплектность

• Прибор
• Уплотнительная прокладка*
• Паспорт и гарантийный талон
• Руководство по эксплуатации
• Комплект крепежных элементов*
• Шаблон-трафарет для отверстий щитовых корпусов*

* Доступна для типов корпусов Щ1, Щ2, Щ5.
