Описание

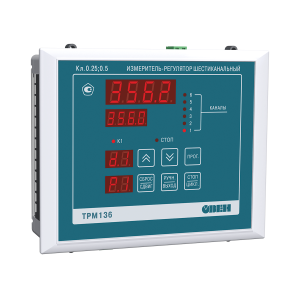

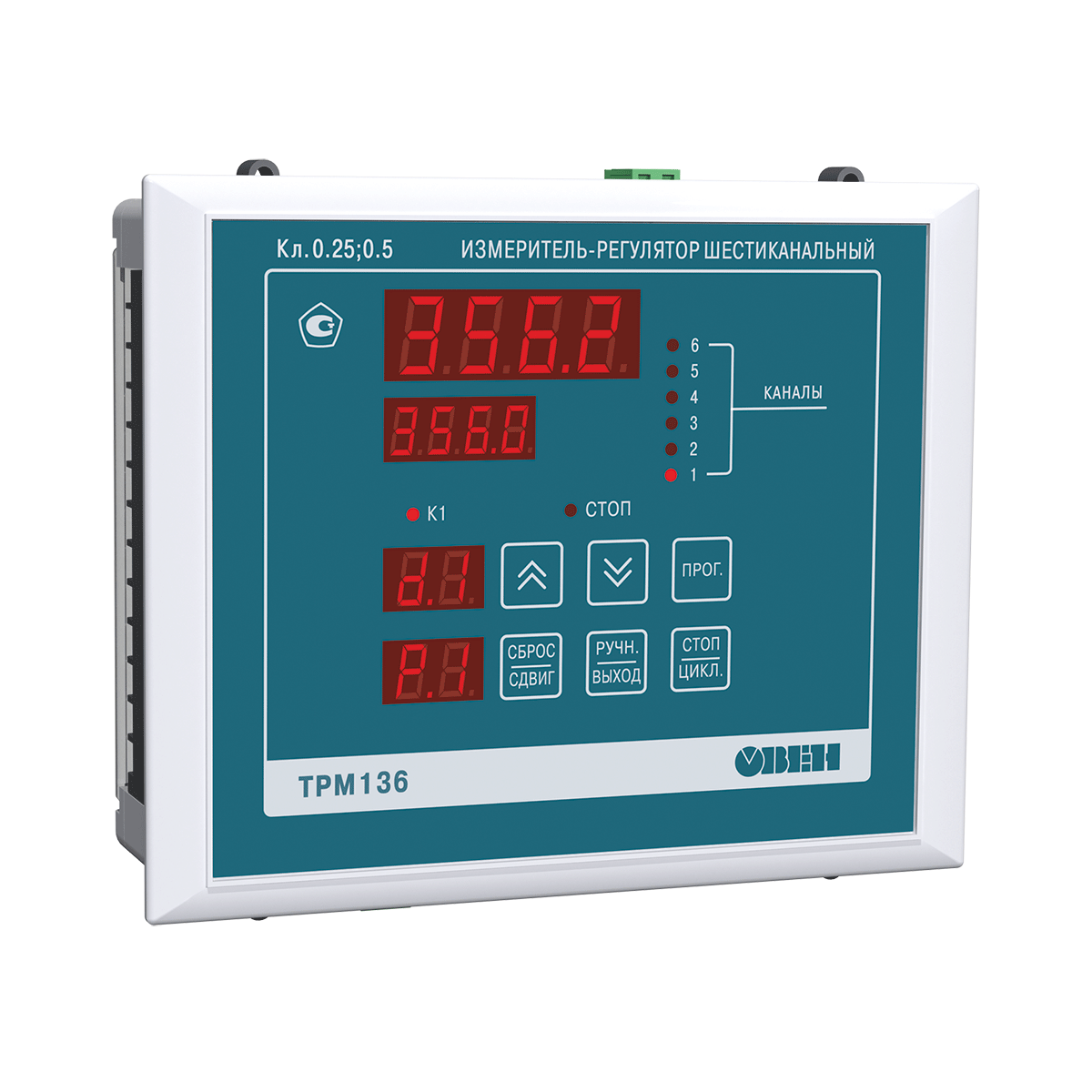

ТРМ136 предназначен для измерения и регулирования температуры, давления, влажности и других физических величин в многозонных системах.
Измеритель-регулятор ТРМ136 подходит под разные задачи автоматизации. Он оснащен шестью универсальными входами, к которым можно подключать все стандартные датчики. Каналы можно группировать или делать независимыми в соответствии с задачей.
Регулятор управляет шестью исполнительными механизмами, тип которых можно выбрать при заказе в любых комбинациях.
Устройство настраивается без программирования. Выберите готовую конфигурацию для типовой задачи или задайте собственную с кнопок прибора или на ПК с помощью конфигуратора.
Многоканальный регулятор ТРМ136 широко используется в металлообрабатывающей, пищевой, химической и других областях промышленности. Например, может управлять обогревом до шести зон нефтепровода или осуществлять контроль подшипниковых узлов электродвигателя.
Функциональные возможности
В продаже обновленный многоканальный регулятор на 6 каналов. Это улучшенный функциональный аналог, который мы рекомендуем рассматривать для новых проектов. Сравнение приборов предыдущей и новой линейки в таблице ниже.
Обращаем ваше внимание, что приборы новой линейки еще не являются средством измерения. Получение сертификата – во 2 квартале 2026 года.
| ТРМ136 [M01] предыдущая линейка |
ТРМ136 [M02] с USB новая линейка |
 |
 |
| Сертификат СИ действует |
Сертификат СИ получение – 2 квартал 2026 |
| Шесть кнопок управления |
Четыре кнопки управления |
| 8 индикаторов каналы 1-6, К1, СТОП |
10 индикаторов каналы 1-6, работа, стоп, авария, RS |
| Трещотка (защелкивающийся фиксатор) фиксация прибора при монтаже в щит |
Штыревой зацеп фиксация прибора при монтаже в щит |
| Внешний шунт для входных сигналов тока | Встроенный в прибор шунт для входных сигналов тока |
| Внешний блок питания для пассивных токовых датчиков | Блок питания не нужен: питание токовой петли от самого прибора |
| Настройка с ПК через преобразователь интерфейсов RS-485 <-> USB и конфигуратор прибора |
Настройка с ПК через USB Type-C и Owen Configurator без подачи питания на прибор |
| 21 сигнал датчиков |
50 сигналов датчиков, включая:дискретный сигнал «сухой контакт»NTC датчики 3К, 10К, 20К пирометры датчики положения задвижки: резистивные и токовые сигналы, передаваемые по RS-485: можно использовать в качестве модуля вывода с индикацией |
| Алгоритм регулирования Двухпозиционный ON/OFFСигнализаторРегистратор |
Алгоритм регулирования Двухпозиционный ON/OFFСигнализаторРегистратор ПИД-регулятор ПИД для задвижек и КЗР |
| Работа по графику уставок нет |
Работа по графику уставок да |
| +1…+50 °С работа при температуре |
-40…+50 °С работа при температуре |
Технические характеристики
| Наименование | Значение |
| Диапазон напряжений питания | от 90 до 264 В переменного (от 47 до 63 Гц) тока |
| Потребляемая мощность, ВА, не более | 18 |
| Количество измерительных входов в приборе | 6 |
| Время опроса одного канала, с, не более | 0,6 |
| Напряжение встроенного источника питания | (24±3) В постоянного тока (максимум 150 мА) |
| Интерфейс связи с компьютером | RS-485 |
| Скорость передачи данных по протоколу, кбит/с: ОВЕН, Modbus-RTU, Modbus-ASCII | 2,4; 4,8; 9,6; 14,4; 19,2; 28,8; 38,4; 57,6; 115,2 |
| Габаритные размеры корпуса Щ7, мм | 144×169×50,5 |
| Масса прибора, кг, не более | 1,0 |
| Гарантийный срок обслуживания | 2 года |
Выходные устройства:
| Наименование ВУ (обозначение типа) | Технические характеристики | Значение |
| Реле электромагнитное (Р) | Максимальный ток нагрузки |
4 А |
| Максимальное напряжение нагрузки переменного тока, не менее |
250 В 50 Гц и cos j >0,4 |
|
| Максимальное напряжение нагрузки постоянного тока, не менее |
30 В |
|
| Оптопара транзисторная
n-p-n-типа (К) |
Максимальный ток нагрузки, не менее |
400 мА |
| Максимальное напряжение, не менее |
60 В постоянного тока |
|
| Оптопара симисторная (С) | В режиме управления внешним симистором: | |
| ток (при длительности импульса не более 2 мс и частоте (50 ±1) Гц), не менее |
400 мА |
|
| действующее напряжение, не менее |
250 В, 50 Гц |
|
| В режиме коммутации нагрузки: | ||
| ток нагрузки, не менее |
40 мА |
|
| действующее напряжение, не менее |
250 В, 50 Гц |
|
| Выход для управления внешним твердотельным реле (Т) | Выходное напряжение холостого хода |
(6 ±0,5) В постоянного тока |
| Выходное напряжение на нагрузке 250 Ом, не менее |
от 3,3 до 4,9 В постоянного тока |
|
| Ток короткого замыкания |
от 50 до 72 мА |
|
| ЦАП «параметр-ток» (И) | Выходной сигнал постоянного тока |
от 4 до 20 мА |
| Сопротивление нагрузки |
от 0 до 1300 Ом |
|
| Номинальное сопротивление нагрузки |
700 Ом |
|
| Напряжение питания ЦАП |
от 10 до 36 В |
|
| Номинальное напряжение питания ЦАП |
(24,0 ±3,0)В |
|
| ЦАП «параметр-напряжение» (У) | Выходной сигнал постоянного напряжения |
от 0 до 10 В |
| Сопротивление нагрузки, не менее |
5 кОм |
|
| Напряжение питания ЦАП |
от 15 до 36 В |
|
| Номинальное напряжение питания ЦАП |
(24,0 ±3,0) В |
|
Входные первичные преобразователи:
| Условное обозначение НХС преобразователя или сигнала |
Диапазон измерений |
Значение единицымладшего разряда* |
Пределы допускаемой
основной приведенной погрешности, % |
| Термометры сопротивления по ГОСТ 6651-2009 или термопреобразователи сопротивления по ГОСТ Р 6651* | |||
| Cu 50 (a =0,00426 °С-1) |
от –50 до 200 °С |
0,1 °С |
±0,25 |
| 50 М (a =0,00428 °С-1) |
от –190 до 200 °С |
0,1 °С |
|
| Pt 50 (a =0,00385 °С-1) |
от –200 до 750 °С |
0,1 °С |
|
| 50 П (a =0,00391 °С-1) |
от –200 до 750 °С |
0,1 °С |
|
| Cu 100 (a =0,00426 °С-1) |
от –50 до 200 °С |
0,1 °С |
|
| 100 М(a =0,00428 °С-1) |
от –190 до 200 °С |
0,1 °С |
|
| Pt 100 (a =0,00385 °С-1) |
от –200 до 750 °С |
0,1 °С |
|
| 100 П (a =0,00391 °С-1) |
от –200 до 750 °С |
0,1 °С |
|
| Термоэлектрические преобразователи по ГОСТ Р 8.585 | |||
| TХК (L) |
от –200 до 800 °С |
0,1 °С |
±0,5 ±0,25** |
| TЖК (J) |
от –200 до 1200 °С |
1 °С |
|
| TНН (N) |
от –200 до 1300 °С |
1 °С |
|
| TХА (К) |
от –200 до 1300 °С |
1 °С |
|
| TПП (S) |
от 0 до 1750 °С |
1 °С |
|
| TПП (R) |
от 0 до 1750 °С |
1 °С |
|
| TВР (А-1) |
от 0 до 2500 °С |
1 °С |
|
| Унифицированные сигналы постоянного напряжения и тока по ГОСТ 26.011 | |||
| Ток от 0 до 5 мА |
от 0 до 100 % |
0,1 % |
±0,25 |
| Ток от 0 до 20 мА |
от 0 до 100 % |
0,1 % |
|
| Ток от 4 до 20 мА |
от 0 до 100 % |
0,1 % |
|
| Напряжение от 0 до1 В |
от 0 до 100 % |
0,1 % |
|
| Сигнал постоянного напряжения | |||
| от –50,0 до 50 мВ |
от 0 до100 % |
0,1 % |
±0,25 |
|
*) Приборы, работающие с термопреобразователями сопротивления с НСХ по ГОСТ 6651, предназначены для поставки на экспорт. |
|||
Примечание – Допускается применение нестандартизованного медного термометра сопротивления с R0 = 53 Ом (a = 0,00426 °С-1) и диапазоном измерений от минус 50 до плюс 200 °С.
Условия эксплуатации
- закрытые взрывобезопасные помещения без агрессивных паров и газов;
- температура окружающего воздуха от +1 до +50 °С;
- верхний предел относительной влажности воздуха 80 % при +25 °С и более низких температурах без конденсации влаги;
- атмосферное давление от 86 до 106,7 кПа.
Функциональная схема прибора
Защита сухих трансформаторов
Защита сухих трансформаторов на базе ТРМ136 предназначена для температурного контроля состояния обмоток. Если температура обмоток превышает допустимую, подается управляющий сигнал на включение вентиляции.
Трехфазный контроль сухих трансформаторов
Пофазный контроль сухих трансформаторов
Модификации
При необходимости прибор может комплектоваться выходными устройствами различного типа. В этом случае требуемые устройства должны быть перечислены при заказе с указанием количества каждого типа.
Габаритные и установочные размеры
Щ7 – корпус щитового крепления с размерами 144×169×50,5 мм, степенью защиты со стороны лицевой панели IP54 и степенью защиты корпуса – IР00.
Схема подключения
Стандартные конфигурации
Чертежи, схемы, модели
Документация и ПО
| Документация | ||||
| webРуководство по эксплуатации ТРМ136 | 8.49 MB | |||
| Руководство по эксплуатации (краткое) ТРМ136 | 3.34 MB | |||
| Сертификаты | ||||
| Сертификат средств измерений ТРМ136 | Беларусь | zip | 452.98 kB | |
| Сертификат средств измерений ТРМ136 | Россия. 52364-13 |
zip | 252.2 kB | |
| Декларация о соответствии на ТРМ136 | zip | 336.01 kB | ||
| Сертификат средств измерений ТРМ136 | Казахстан | zip | 207.23 kB | |
| Описание типа СИ ТРМ136 | 1.35 MB | |||
| Свидетельство о типовом одобрении ТРМ136 | zip | 1.04 MB | ||
| ПО | ||||
| Конфигуратор ТРМ136 / ТРМ138В | ТРМ136, ТРМ138, ТРМ138В | zip | 3.14 MB | |
| Конфигурации PR1-T и PR2-T для защиты сухих трансформаторов | zip | 2.73 MB | ||
