Описание

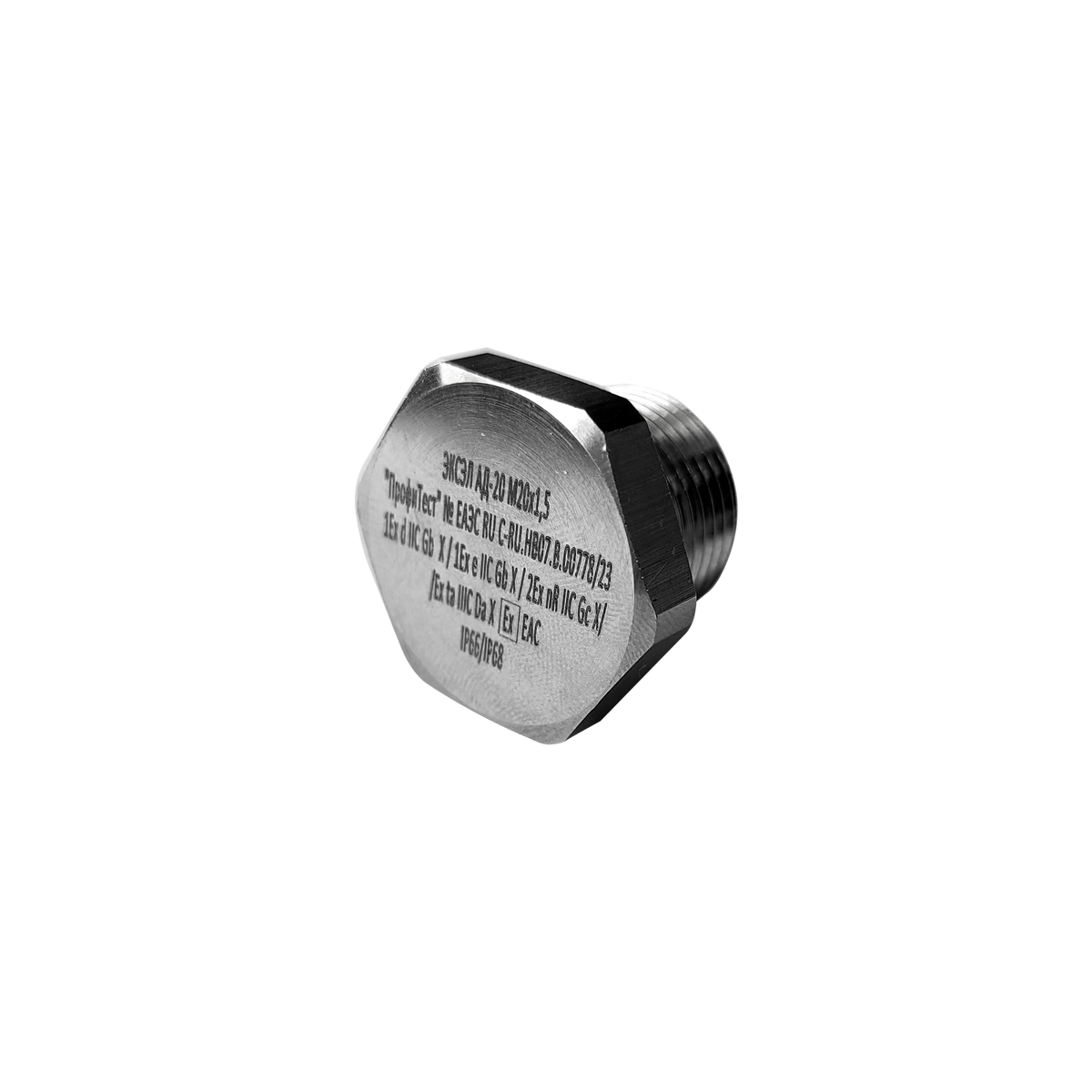

Взрывозащищенная заглушка ЭКСЭЛ АД-20 предназначена для заглушения любых неиспользуемых отверстий во взрывозащищённом оборудовании, в том числе в коммутационных головках датчиков температуры, уровня и давления с соответствующей маркировкой взрывозащиты.
Eх e – защита вида «е». Исключение искры или повышенной температуры, дуговых разрядов.
Ех d – взрывонепроницаемая оболочка. Распространение взрывов во внешнюю среду исключено.
Ех nR – вид защиты «n». Оборудование и компоненты не имеют зажигательную способность. Дополнительная защита от искровых и дуговых разрядов, а также нагретых поверхностей. R – для оболочек с ограниченным пропуском газов.
Ex ta – защита от воспламенения пыли. Защита оболочкой и ограничением температуры поверхности.
Технические характеристики
| Сертификат соответствия | Технический регламент таможенного союза ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» |
| Маркировка взрывозащиты | 1 Ex d IIC Gb X, 1 Ex e II Gb X, 2 Ex nR IIC Gc X, Ex ta IIIC Da X |
| Степень защиты от внешних воздействий | IP66 / IP68 (по ГОСТ 14254-96) |
| Температура эксплуатации | -60…+130 °С |
| Материал корпусных деталей | Никелированная латунь / нержавеющая сталь |
| Материал уплотнения | Фторопласт |
| Климатическое исполнение | УХЛ1 |
Модификации
| Габаритный размер | Материал | Наименование |
 |
Никелированная латунь | АД-20 М20×1,5
|
| Нержавеющая сталь | АД-Н-20 М20×1,5
|
Габариты прокладки (27×19,9×2) :
- внешний диаметр 27 мм
- внутренний диаметр 19,9 мм
- толщина 2 мм
Документация
| Документация | |||
| Руководство по эксплуатации ЭКСЭЛ АД-20 | 119.68 kB | ||
| Сертификаты | |||
| Сертификат соответствия на ЭКСЭЛ АД-20 | zip | 0.87 MB | |
Комплектация
- Заглушка взрывозащищенная ЭКСЭЛ АД-20
- Прокладка фторопластовая
Цены
| цены указаны с НДС | ||
| АД-20 М20Х1,5
Заглушка АД-20 М20х1,5 Exd/Exe, никелированная латунь, 1 Ex d IIC Gb X, 1 Ex e II Gb X, Ex nR IIC Gc X, Ex ta IIIC Da X IP, IP66/67/68 Ex EAC
|
390,40 ₽ | |
| АД-Н-20 М20Х1,5
Заглушка АД-Н-20 М20х1,5 Exd/Exe, нержавеющая сталь, 1 Ex d IIC Gb X, 1 Ex e II Gb X, Ex nR IIC Gc X, Ex ta IIIC Da X IP, IP66/67/68 Ex EAC
|
732,00 ₽ | |
