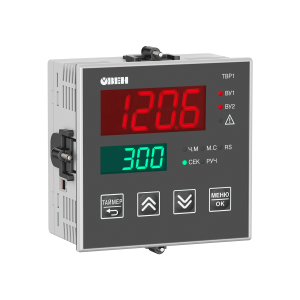

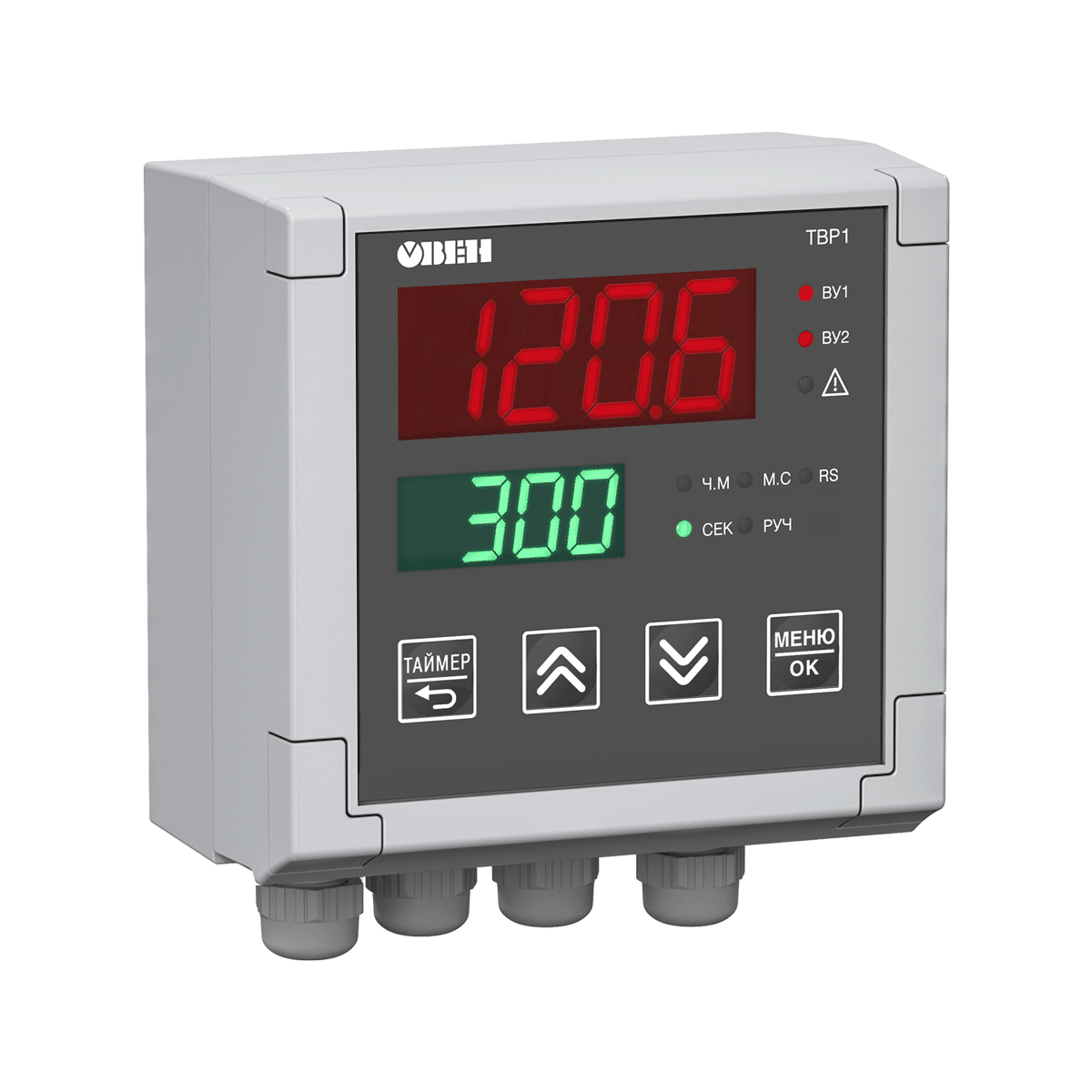

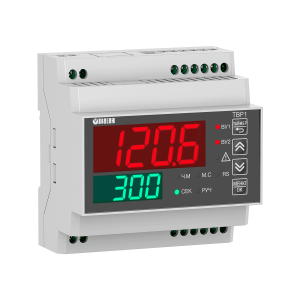

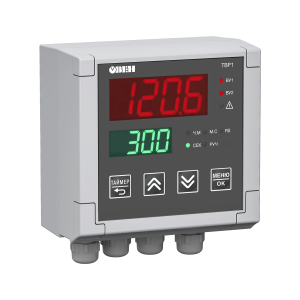

ТВР1 терморегулятор с таймером

Описание

ТВР1 предназначен для регулирования температуры и других физических величин с отложенным запуском-остановкой технологического процесса по таймеру. Регулятор оснащен двумя индикаторами для отображения основной информации и оставшегося времени работы таймера в секундах, минутах или часах.

В терморегуляторе доступно 10 готовых алгоритмов управления технологическим процессом по таймеру. Нужный сценарий можно выбрать в настройках прибора в зависимости от принципа управления объектом.

У регулятора два управляющих выхода: первый – для ON/OFF или ПИД-управления, второй – для подключения сигнализирующих устройств после окончания отсчета таймера.

ТВР1 применяется для управления технологическими процессами в печах, камерах сушки и покраски, термоупаковочных аппаратах, в составе ультразвуковых ванн и полуавтоматических CIP-моек.

Преимущества

Совместимость с любыми датчиками
Поддерживает 42 типа сигналов: ТС, ТП, U, I, пирометры

Быстрый запуск без настройки
10 готовых алгоритмов управления по таймеру: ручной и автоматический пуск/стоп, отложенный запуск

Выбор управляющего выхода при заказе
Реле, транзистор или аналоговый — под конкретные требования вашего оборудования

4 корпуса на выбор для удобного монтажа
В щит, на стену, на DIN-рейку

Возможности

  • Управление процессом с ручным и автоматическим пуском-остановкой, а также с отложенным запуском
  • Сигнализация об окончании времени работы таймера и два индикатора для одновременного отображения измеряемой величины и оставшегося времени
  • Перезапуск цикла регулирования при смене технологического процесса и отслеживание фактического использования оборудования
  • Предварительная продувка и вентиляция с отсчетом безопасного времени для старта технологического процесса
  • Один универсальный вход для подключения 42 типов датчиков (ТС, ТП, U, I) и один дискретный вход для запуска или останова таймера
  • Два выхода для управления исполнительными механизмами по ПИД- или двухпозиционному закону и подключения сигнализирующих устройств
  • Удобная настройка и конфигурирование прибора с помощью ПК через встроенный порт USB Type-C

Обмен данными между приборами ОВЕН и любыми SCADA-системами по интерфейсу RS-485 с помощью бесплатного OPC-сервера

Удаленный мониторинг и управление с помощью бесплатного облачного сервиса OwenCloud

В регуляторе ТВР1 заложено 10 алгоритмов регулирования в течение заданного времени. Нужный сценарий можно выбрать в настройках прибора в зависимости от принципа управления объектом. Если вы не нашли нужный вам алгоритм, напишите нам через форму обратной связи.

Алгоритм 1

Регулирование

Управление технологическим процессом с ручным запуском и автоматическим остановом

Применение

  • управление тепличным климатом с ручным запуском в начале нового сезона выращивания растений
  • управление системой полива с запуском перед жаркой неделей или после проверки состояния почвы
  • управление системой охлаждения серверной комнаты с включением в часы пик или перед нагрузочными тестами
  • запуск производства напитков с автоматическим смешиванием, карбонизацией и розливом
Алгоритм 1

Технические характеристики

  • Технически характеристики
  • Характеристики измерительных датчиков
  • Характеристики выходных устройств
Питание
Напряжение питания ~90…264 В, номинальное 230 В при 50, 60 Гц

=21…120 В, номинальное 24 В
Потребляемая мощность, не более 10 Вт
Коммуникационные интерфейсы
Количество портов 1× RS-485

1 × USB Type-C
Поддерживаемые протоколы Modbus RTU, Slave

Modbus ASCII, Slave
Конструктивные особенности
Щитовой Щ1 96×96×53 мм, IP54
Щитовой Щ2 96×48×100 мм, IP54
Настенный Н 110×130×69 мм, IP66
DIN-реечный Д 88×90×59мм, IP20
Масса, не более 0,4 кг
Средний срок службы 12 лет
Входы
Количество 1 × AI

1 × DI
Время опроса входа, не более 1 с
Подключаемые сигналы Термосопротивления

Термопары

Ток: 4…20 мА, 0…5 мА, 0…20 мА

Напряжение: -50…+50 мВ, 0…1В

Сухой контакт для кнопки «Пуск/Стоп» прибора
Предел относительной погрешности 0,25 %
Выходы
Количество 1 × DO, выход Р

1 × DO или AO на выбор
Тип выхода
И Ток 4…20 мА
Р Электромагнитное реле: 8 А, 250 В
К Транзисторная оптопара n-p-n: 400 мА, 60 В
Т 4…6 В, 40 мА: управление твердотельным реле

Габаритные и установочные размеры

Габаритный размер ТВР1-Щ1
Габаритный размер ТВР1-Н
Габаритный размер ТВР-Щ2
Габаритный размер ТВР1-Д

Функциональная схема прибора

Функциональная схема прибора ТВР1

Схемы подключения

Схемы подключения ТВР1-Д
Схемы подключения ТВР1-Щ1/Щ2/Н



Модификации

Модификации ТВР1

ТВР1-Х.ХР[Х]

Комплектация

  • Прибор ТВР1
  • Паспорт и гарантийный талон
  • Руководство по эксплуатации

Дополнительно для приборов в корпусе Щ1, Щ2

  • Уплотнительная прокладка
  • Комплект крепежных элементов
  • Шаблон-трафарет для отверстий щитовых корпусов

Дополнительно для расширенных модификаций [М06]

  • Рамка монтажная
  • Кабель USB Type-A — USB Type-C
  • Расширенное руководство пользователя

Документация

Документация
Руководство по эксплуатации ТВР1 pdf 11.7 MB
Руководство по эксплуатации (краткое) ТВР1 pdf 3.77 MB
Таблица соответствия настроек приборов ТРМ501 и ТВР1 pdf 362.54 kB
Сертификаты
Декларация о соответствии на ТВР1 zip 50.34 kB
