Чехол защитный ЧЗ для использования совместно с термопарными вставками

Описание

Чехлы защитные служат в качестве запасной защитной части для высокотемпературных датчиков ДТП моделей 125, 135, 225, 145, 155 и 165, так и вспомогательной при использования совместно с термопарными вставками ДТПХхх1 на основе КТМС.

Материал погружной части чехлов защитных моделей 125, 135 и 225 выполнен из жаростойких сталей и сплавов. ЧЗ защищает измерительную часть от физических и химических воздействий – удары, термоудары, абразивный износ, коррозия и т.д.

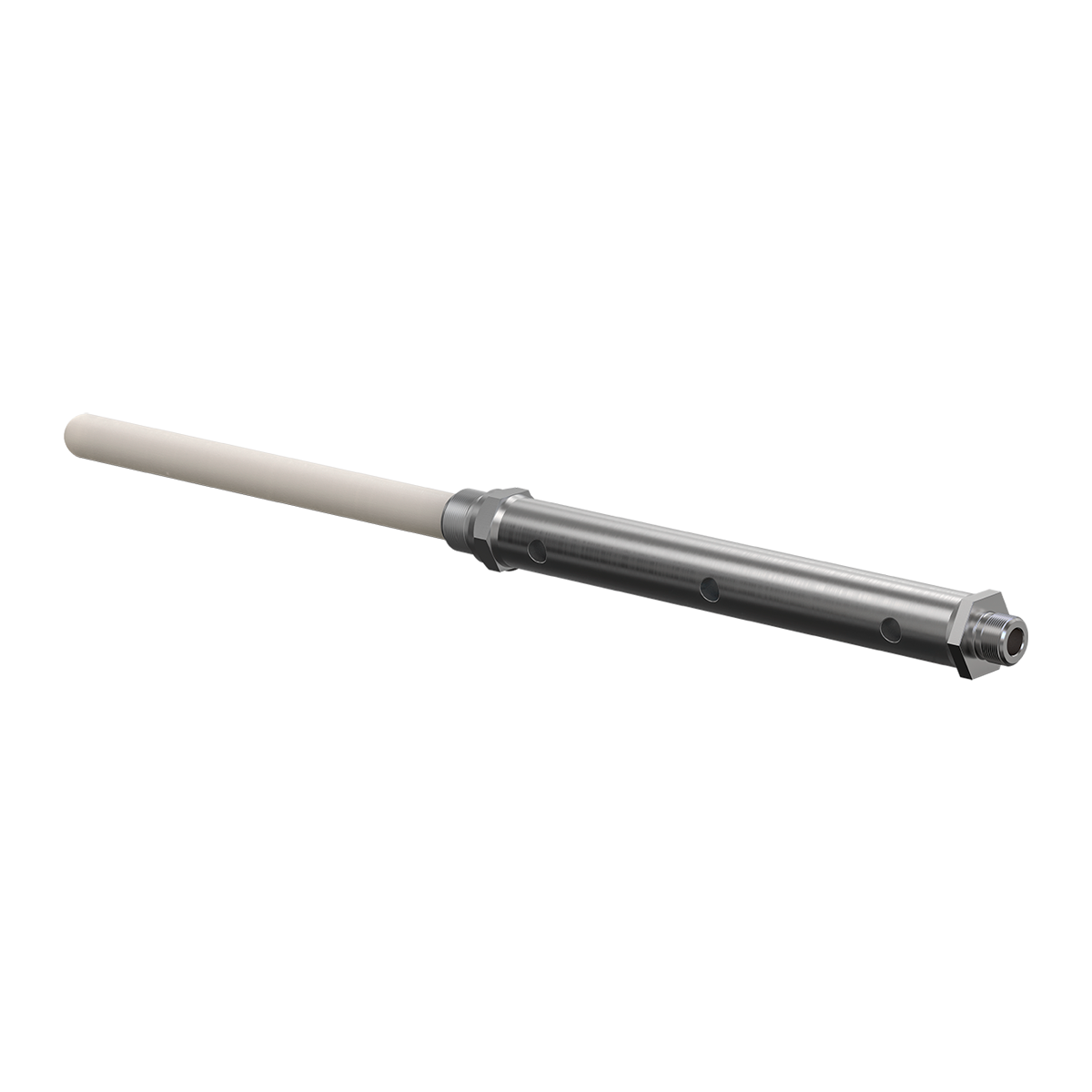

Если исключены удары чехла или термоудары, то рекомендуется использовать чехлы с керамической погружной частью моделей 145, 155 и 165. Керамика чехлов – корунд CER795 – твердая и газоплотная. Позволяет защитить вставляемую внутрь термопару от агрессивного воздействия внешней среды.

Таблица 1. Геометрические размеры чехлов защитных

Конструктивное исполнение Модель Параметры Материал Длина L Длина l
ЧЗ-125

ЧЗ-125

 125 D = 20 мм сталь 12Х18Н10Т

сталь15Х25Т

сталь AISI316Ti

сталь AISI 310

сталь ХН45Ю

 250, 320, 400, 500, 630, 800, 1000, 1250
ЧЗ-135

ЧЗ-135

 135 D = 20 мм

M = 27×2 мм

S = 32 мм

 160 мм
ЧЗ-225

ЧЗ-225

 225 D = 20 мм сталь ХН45Ю/12Х18Н10Т L/2
ЧЗ-145

ЧЗ-145

 145 D = 12 мм

D1 = 20 мм

 корунд CER795/12Х18Н10Т 80 мм

при L = 320, 400, 500, 630

200 мм

при L = 800

400 мм

при L = 1000

650 мм

при L = 1250
ЧЗ-155

ЧЗ-155

 155 D = 20 мм,

D1 = 30 мм
ЧЗ-165

ЧЗ-165

 165 D = 20 мм

D1 = 30 мм

M = 27×2 мм

S = 32 мм

 250 мм

Таблица 2. Длина монтажной части L чехла защитного (ЧЗ) и соответствующая ему установочная длина монтажной части Lв термопарной вставки

Модель вставки

Длина монтажной части ЧЗ-ДТПхХХ5, мм

250

320

400

500

630

800

1000

1250

1600

2000

Установочная длина монтажной части Lв, мм

061 (как вставка в ДТПХ125, 225)

245

315

395

495

625

795

995

1245

1595

1995

071 (как вставка в ДТПХ135)

408

478

558

658

788

958

1158

1408

1758

2158

081 (как вставка в ДТПХ145)

274

344

424

524

654

824

1024

1274

1624

2024

091 (как вставка в ДТПХ155)

279

349

429

529

659

829

1029

1279

1629

2029

101(как вставка в ДТПХ165)

524

594

674

774

904

1074

1274

1524

1874

2274

Пример: при монтировании вставки в чехол защитный ЧЗ-ДТПК125-0.630 необходима вставка ДТПК061 длиной Lв = 625 мм.

Таблица 3. Дополнительные аксессуары

Внешний вид Характеристики Заказать
Коммутационная головка для термодатчиков

Коммутационная головка

для термодатчиков
  • Максимальный диаметр колодки: 42 мм
  • Расстояние между крепежными отверстиями: 33 мм
  • Количество крепежных отверстий: 4
  • Присоединение защитной арматуры для датчика: резьба внутренняя М20×1,5
  • Присоединение кабеля: кабельный ввод М20×1,5
  • Материал корпуса: алюминиевый сплав
  • Рабочая температура корпуса: −40…+300 °C
  • Материал уплотнений: резина NBR
  • Рабочая температура уплотнений: −40…+100 °C
  • Степень пылевлагозащиты: IP65
 Головка датчика NAA-B-М20

заказать
Керамическая колодка в коммутационную головку

Керамическая колодка

в коммутационную головку
  • Диаметр колодки: 42 мм
  • Материал колодки: тальковый фарфор
  • Расстояние между крепежными отверстиями: 33 мм
  • Количество клемм: 2 шт.
  • Материал клемм: никелированная медь
  • Количество винтов: 2 шт.
  • Материал винта: нержавеющая сталь
 Керамический клеммник D42

заказать

Инфографика последовательности подключения

Последовательность подключения с керамическим чехлом
Последовательность подключения с металлическим чехлом

Модификации

ЧЗ-ДТПХХ—Х.Х.ХХ

Комплектация

  • Чехол защитный
  • Паспорт

Цены

цены указаны с НДС
ЧЗ-ДТПХ125-0.1250 3 934,50 ₽
заказать
ЧЗ-ДТПХ125-0.400 2 653,50 ₽
заказать
ЧЗ-ДТПХ125-Т.1000 3 843,00 ₽
заказать
ЧЗ-ДТПХ125-4.630 10 065,00 ₽
заказать
ЧЗ-ДТПХ135-4.320.0.160 7 045,50 ₽
заказать
ЧЗ-ДТПХ145-9.800.0.200 5 490,00 ₽
заказать
ЧЗ-ДТПХ135-Т.500.0.160 3 568,50 ₽
заказать
ЧЗ-ДТПХ125-2.400 3 294,00 ₽
заказать
ЧЗ-ДТПХ135-4.1250.0.160 19 215,00 ₽
заказать
ЧЗ-ДТПХ135-0.1000.0.160 4 117,50 ₽
заказать
ЧЗ-ДТПХ225-4.500 5 490,00 ₽
заказать
ЧЗ-ДТПХ125-5.630 6 313,50 ₽
заказать
ЧЗ-ДТПХ145-9.500.0.80 4 026,00 ₽
заказать
ЧЗ-ДТПХ155-9.800.0.200 6 588,00 ₽
заказать
ЧЗ-ДТПХ165-9.800.0.250 9 973,50 ₽
заказать
ЧЗ-ДТПХ125-0.250 2 379,00 ₽
заказать
ЧЗ-ДТПХ125-Т.630 2 928,00 ₽
заказать
ЧЗ-ДТПХ135-2.1000.0.160 6 313,50 ₽
заказать
ЧЗ-ДТПХ135-5.320.0.160 5 398,50 ₽
заказать
ЧЗ-ДТПХ135-0.1250.0.160 4 575,00 ₽
заказать
ЧЗ-ДТПХ155-9.500.0.80 5 307,00 ₽
заказать
ЧЗ-ДТПХ225-4.320 4 392,00 ₽
заказать
ЧЗ-ДТПХ125-5.400 4 758,00 ₽
заказать
ЧЗ-ДТПХ125-2.250 2 836,50 ₽
заказать
ЧЗ-ДТПХ125-4.400 7 137,00 ₽
заказать
ЧЗ-ДТПХ135-4.1000.0.160 16 470,00 ₽
заказать
ЧЗ-ДТПХ135-0.630.0.160 3 385,50 ₽
заказать
ЧЗ-ДТПХ135-5.1000.0.160 10 980,00 ₽
заказать
ЧЗ-ДТПХ125-Т.400 2 470,50 ₽
заказать
ЧЗ-ДТПХ135-2.630.0.160 5 124,00 ₽
заказать
ЧЗ-ДТПХ165-9.500.0.250 7 045,50 ₽
заказать
ЧЗ-ДТПХ155-9.1250.0.650 10 980,00 ₽
заказать
ЧЗ-ДТПХ145-9.320.0.80 3 202,50 ₽
заказать
ЧЗ-ДТПХ125-4.250 5 124,00 ₽
заказать
ЧЗ-ДТПХ135-Т.1000.0.160 4 392,00 ₽
заказать
ЧЗ-ДТПХ125-5.1250 10 980,00 ₽
заказать
ЧЗ-ДТПХ155-9.320.0.80 4 209,00 ₽
заказать
ЧЗ-ДТПХ125-0.800 3 385,50 ₽
заказать
ЧЗ-ДТПХ125-5.250 3 660,00 ₽
заказать
ЧЗ-ДТПХ155-9.250.0.80 3 660,00 ₽
заказать
ЧЗ-ДТПХ125-2.800 4 666,50 ₽
заказать
ЧЗ-ДТПХ125-2.1250 6 313,50 ₽
заказать
ЧЗ-ДТПХ145-9.1250.0.650 7 228,50 ₽
заказать
ЧЗ-ДТПХ125-5.500 5 490,00 ₽
заказать
ЧЗ-ДТПХ135-0.400.0.160 3 019,50 ₽
заказать
ЧЗ-ДТПХ135-2.800.0.160 5 673,00 ₽
заказать
ЧЗ-ДТПХ225-4.250 3 660,00 ₽
заказать
ЧЗ-ДТПХ125-2.500 3 568,50 ₽
заказать
ЧЗ-ДТПХ135-0.250.0.160 2 745,00 ₽
заказать
ЧЗ-ДТПХ135-Т.1250.0.160 4 849,50 ₽
заказать
ЧЗ-ДТПХ165-9.630.0.250 7 686,00 ₽
заказать
ЧЗ-ДТПХ125-4.1000 15 463,50 ₽
заказать
ЧЗ-ДТПХ135-5.400.0.160 5 947,50 ₽
заказать
ЧЗ-ДТПХ135-2.400.0.160 4 392,00 ₽
заказать
ЧЗ-ДТПХ135-Т.630.0.160 3 843,00 ₽
заказать
ЧЗ-ДТПХ165-9.320.0.250 6 771,00 ₽
заказать
ЧЗ-ДТПХ125-0.1000 3 660,00 ₽
заказать
ЧЗ-ДТПХ145-9.630.0.80 4 758,00 ₽
заказать
ЧЗ-ДТПХ135-5.630.0.160 7 869,00 ₽
заказать
ЧЗ-ДТПХ125-2.630 3 934,50 ₽
заказать
ЧЗ-ДТПХ225-4.800 7 869,00 ₽
заказать
ЧЗ-ДТПХ135-2.320.0.160 4 117,50 ₽
заказать
ЧЗ-ДТПХ125-Т.1250 4 300,50 ₽
заказать
ЧЗ-ДТПХ135-5.250.0.160 4 575,00 ₽
заказать
ЧЗ-ДТПХ155-9.1000.0.400 7 869,00 ₽
заказать
ЧЗ-ДТПХ125-5.1000 9 058,50 ₽
заказать
ЧЗ-ДТПХ135-0.800.0.160 3 660,00 ₽
заказать
ЧЗ-ДТПХ125-0.630 3 111,00 ₽
заказать
ЧЗ-ДТПХ225-4.400 4 758,00 ₽
заказать
ЧЗ-ДТПХ155-9.400.0.80 4 941,00 ₽
заказать
ЧЗ-ДТПХ125-5.320 4 209,00 ₽
заказать
ЧЗ-ДТПХ135-4.630.0.160 11 895,00 ₽
заказать
ЧЗ-ДТПХ135-0.320.0.160 2 928,00 ₽
заказать
ЧЗ-ДТПХ135-Т.400.0.160 3 385,50 ₽
заказать
ЧЗ-ДТПХ125-4.500 8 509,50 ₽
заказать
ЧЗ-ДТПХ135-4.400.0.160 8 143,50 ₽
заказать
ЧЗ-ДТПХ225-4.1250 11 437,50 ₽
заказать
ЧЗ-ДТПХ125-0.320 2 470,50 ₽
заказать
ЧЗ-ДТПХ145-9.400.0.80 3 385,50 ₽
заказать
ЧЗ-ДТПХ135-2.500.0.160 4 758,00 ₽
заказать
ЧЗ-ДТПХ165-9.1000.0.250 10 980,00 ₽
заказать
ЧЗ-ДТПХ125-4.1250 19 215,00 ₽
заказать
ЧЗ-ДТПХ125-4.320 6 039,00 ₽
заказать
ЧЗ-ДТПХ135-0.500.0.160 3 202,50 ₽
заказать
ЧЗ-ДТПХ165-9.250.0.250 6 313,50 ₽
заказать
ЧЗ-ДТПХ125-2.320 3 019,50 ₽
заказать
ЧЗ-ДТПХ135-5.800.0.160 8 967,00 ₽
заказать
ЧЗ-ДТПХ125-Т.500 2 653,50 ₽
заказать
ЧЗ-ДТПХ145-9.1000.0.400 6 405,00 ₽
заказать
ЧЗ-ДТПХ135-4.800.0.160 14 182,50 ₽
заказать
ЧЗ-ДТПХ165-9.1250.0.250 12 810,00 ₽
заказать
ЧЗ-ДТПХ225-4.1000 9 150,00 ₽
заказать
ЧЗ-ДТПХ135-4.250.0.160 6 039,00 ₽
заказать
ЧЗ-ДТПХ135-2.1250.0.160 7 045,50 ₽
заказать
ЧЗ-ДТПХ125-4.800 12 261,00 ₽
заказать
ЧЗ-ДТПХ135-Т.320.0.160 3 202,50 ₽
заказать
ЧЗ-ДТПХ135-Т.800.0.160 4 117,50 ₽
заказать
ЧЗ-ДТПХ135-2.250.0.160 3 843,00 ₽
заказать
ЧЗ-ДТПХ125-Т.250 2 196,00 ₽
заказать
ЧЗ-ДТПХ165-9.400.0.250 6 405,00 ₽
заказать
ЧЗ-ДТПХ125-Т.800 3 202,50 ₽
заказать
ЧЗ-ДТПХ145-9.250.0.80 3 111,00 ₽
заказать
ЧЗ-ДТПХ135-Т.250.0.160 3 111,00 ₽
заказать
ЧЗ-ДТПХ135-4.500.0.160 10 065,00 ₽
заказать
ЧЗ-ДТПХ155-9.630.0.80 5 856,00 ₽
заказать
ЧЗ-ДТПХ135-5.1250.0.160 12 810,00 ₽
заказать
ЧЗ-ДТПХ125-2.1000 5 490,00 ₽
заказать
ЧЗ-ДТПХ125-0.500 2 928,00 ₽
заказать
ЧЗ-ДТПХ135-5.500.0.160 6 771,00 ₽
заказать
ЧЗ-ДТПХ125-5.800 7 686,00 ₽
заказать
ЧЗ-ДТПХ125-Т.320 2 287,50 ₽
заказать
ЧЗ-ДТПХ225-4.630 6 679,50 ₽
заказать

Цены на сопутствующие товары (с НДС)

КЕРАМИЧЕСКИЙ КЛЕММНИК D42 305,00 ₽
заказать
ГОЛОВКА ДАТЧИКА NAA-В-М20

Коммутационная головка для термопреобразователя, фиксация винтом, кабельный ввод и ввод датчика внутренняя резьба М20х1,5, модель головки NAA
 1 098,00 ₽
заказать
