Таймер может быть включен или выключен параметром tir. Включенный таймер позволяет отрабатывать пользовательскую программу в течение заданного времени. Таймер может управлять регулятором или работать независимо, что задается параметром toU. Кроме того, существует режим, в котором таймер запускается, только когда регулируемая величина достигнет уставки.
Три режима работы регулятора и таймера
| Питание | ||
| Напряжение питания | 12 В (постоянного или переменного тока) | |
| Допустимое отклонение напряжения питания | –10 …+10 % | |
| Максимально допустимый ток источника питания | 250 мА | |
| Входы | ||
| Время опроса входных каналов, не более | 1 с | |
| Предел допустимой основной приведенной погрешности измерения входной величины (без учета погрешности датчика) | ±0,5 % | |
| Входное сопротивление прибора для унифицированного сигнала: | ||
| – тока 0…5 мА, 0…20 мА, 4…20 мА; | 10 Ом ±0,5 % | |
| – напряжения 0…100 мВ, 0…50 мВ. | не менее 100 кОм | |
| Напряжение низкого (активного) уровня на управляющем входе («ПУСК/СТОП») | 0…0,8 В | |
| Напряжение высокого уровня на управляющем входе («ПУСК/СТОП») | 2,4…30 В | |
| Выходное сопротивление устройства внешнего управления таймером | не более 1 кОм | |
| Выходы | ||
| Количество встроенных выходных э/м реле | 2 | |
| Максимально допустимый ток, коммутируемый контактами э/м реле | 8 А при 220 В 50 Гц и cos φ > 0,4 | |
| Таймер | ||
| Модификация | Диапазон настройки таймера | Дискретность работы таймера |
| ТРМ501 | 0…999 мин | 1 мин |
| ТРМ501-С | 0…999 с | 1 с |
| ТРМ501-Д | 0…99,9 с | 0,1 с |
| Корпус | ||
| Тип, габаритные размеры корпуса и степень его защиты со стороны передней панели | щитовой Щ3, 76×34×70 мм, IP54 | |
3-х разрядный цифровой индикатор отображает:
 |
Светодиод показывает, что выводится на цифровой индикатор:
|
 |
Светодиод состояния таймера (запущен, остановлен, завершил работу, сброшен или выключен); |
 |
Светодиод состояния реле регулятора (замкнуто/разомкнуто). |
 |
Кнопка используется для управления таймером (ПУСК/СТОП, а также СБРОС после окончания выполнения программы). При уставке таймера равной 0 кнопка используется для ручного управления запуском/остановкой регулятора. |
 |
Кнопка используется для перехода из режима РАБОТА в режим ПРОГРАММИРОВАНИЕ и обратно, в режиме ПРОГРАММИРОВАНИЕ – для записи установленных значений в память прибора. |
 |
Кнопкой в режиме РАБОТА осуществляют переход от индикации температуры к индикации времени и обратно. |
 |
Кнопкой можно выключить реле таймера при окончании программы или при аварии датчика. |
| |
Кнопки в режиме ПРОГРАММИРОВАНИЕ используются для выбора и увеличения (уменьшения) значения параметра. |
Общая схема подключения ТРМ501
Примечание: Трансформатор поставляется в комплекте с прибором ТРМ501
По умолчанию программа таймера рассчитана на 30 мин. По истечении этого времени регулирование останавливается (реле 1 разомкнуто), реле таймера (реле 2) замыкается. Реле таймера размыкается после его сброса.
| Документация | |||
| webРуководство по эксплуатации ТРМ501 | 4.65 MB | ||
| Руководство по эксплуатации (краткое) ТРМ501 | 0.85 MB | ||
| Сертификаты | |||
| Декларация о соответствии на ТРМ501 | zip | 323 kB | |
Примечание – Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.

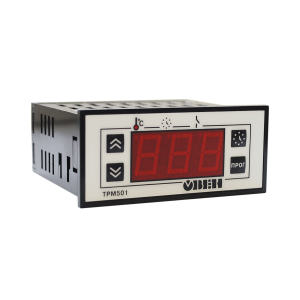

Реле-регулятор ОВЕН ТРМ501 предназначен для регулирования температуры или других физических величин в технологических процессах с точным соблюдением временных режимов. ТРМ501 – это альтернатива сложным регуляторам с термопаузами. Щитовой терморегулятор с таймером ТРМ501 является компактным и простым в управлении регулятором, устанавливается на различное оборудование: печи для выпечки, термоупаковочные аппараты, термоножи, пастеризаторы, камеры нагрева и охлаждения по времени.
