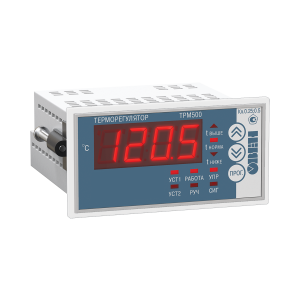

ТРМ500 терморегулятор с мощным реле, крупным индикатором и прямым доступом к OwenCloud

Технические характеристики

Характеристика Значение
Напряжение питания 96…264 В переменного тока
Потребляемая мощность Не более 5 Вт
Поддержка типов датчиков
ТС 50/100/500/1000 (М, Сu, П, Pt), 53М
ТП L, J, N, K, T, S, R, B, A-1, A-2, A-3
Основная приведенная погрешность
ТС 0,25 %
ТП 0,5 %
Время опроса входа
ТС 0,3 сек (3-проводная схема подключения)

0,2 сек (2- и 4-проводная схема подключения)
ТП 0,2 сек
Схема подключения ТС 2-, 3- или 4-проводная
Компенсация холодных концов ТП встроенная
Сопротивление линий связи «прибор-датчик»
для ТС Не более 15 Ом
для ТП Не более 100 Ом
Сопротивление внешнего ключа
В замкнутом состоянии Не более 70 Ом
В разомкнутом состоянии Не менее 1000 Ом
Типы ВУ
Выход 1 ТРМ500-Щ2.5А

ТРМ500-Щ2.WiFi

 ТРМ500-Щ2.30А
Электромагнитное реле,

  • ~5 А/250 В,
    cos(φ) = 1; = 3 А/30 В
 Электромагнитное реле,

  • в on/off режиме ~30 А/250 В,
    cos(φ) = 1; = 20 А/30 В
  • в ПИД режиме ~8 А/250 В,
    cos(φ) = 1; = 5 А/30 В
Выход 2 Реле электромеханическое 3 А
Выход 3 Логический выход под управление ТТР
Логические уровни выхода 3 (для ТТР)
Низкий уровень (ТТР закрыто) 0 В
Высокий уровень (ТТР открыто) 4…5,5 В
Допустимый ток на выходе 3 (для ТТР) 25…40 мА
Габариты корпуса, тип 96×48×100 мм, Щ2
Условия эксплуатации
Температура окружающего воздуха -20…+50 °С
Влажность 30…80 % при температуре +35 °С
Гарантийный срок обслуживания 2 года
Характеристики встроенного шлюза для доступа к сервису OwenCloud
Тип интерфейса связи Wi-Fi
Стандарт связи 802.11b/g/n
Тип приемопередающей антенны Встроенная
Режимы работы в сети Wi-Fi «Точка доступа» – для настройки доступа к локальной сети Wi-Fi и интернет
«Клиент» – для обмена данными с сервисом OwenCloud
Настройка параметров локальной сети Wi-Fi Через встроенный web-сервер
Параметры, доступные для чтения и записи в сервисе OwenCloud
Название параметра Код в меню прибора Доступ
Текущее измеренное значение PV Чтение
Уставка 1 SP1 Чтение/запись
Уставка 2 SP2 Чтение/запись
Гистерезис HYSt Чтение/запись
Нижний порог сигнализации U.Lo Чтение/запись
Верхний порог сигнализации U.Hi Чтение/запись
Выходная мощность PPY Чтение/запись
Текущее состояние дискретного входа di.St Чтение/запись
Режим работы дискретного входа inP.F Чтение/запись
Разрешение удаленного управления дискретным входом di.rc Чтение/запись
Сила сигнала по текущей точке доступа SigPWR Чтение
Сумма уставок 1 и 2 SumSP Чтение
Текущая точка доступа CurAP Чтение

Функциональная схема прибора

Функциональная схема ТРМ500-5ВФ

Модификации

Модификации ТРМ500

ТРМ500—Щ2.Х

Элементы управления

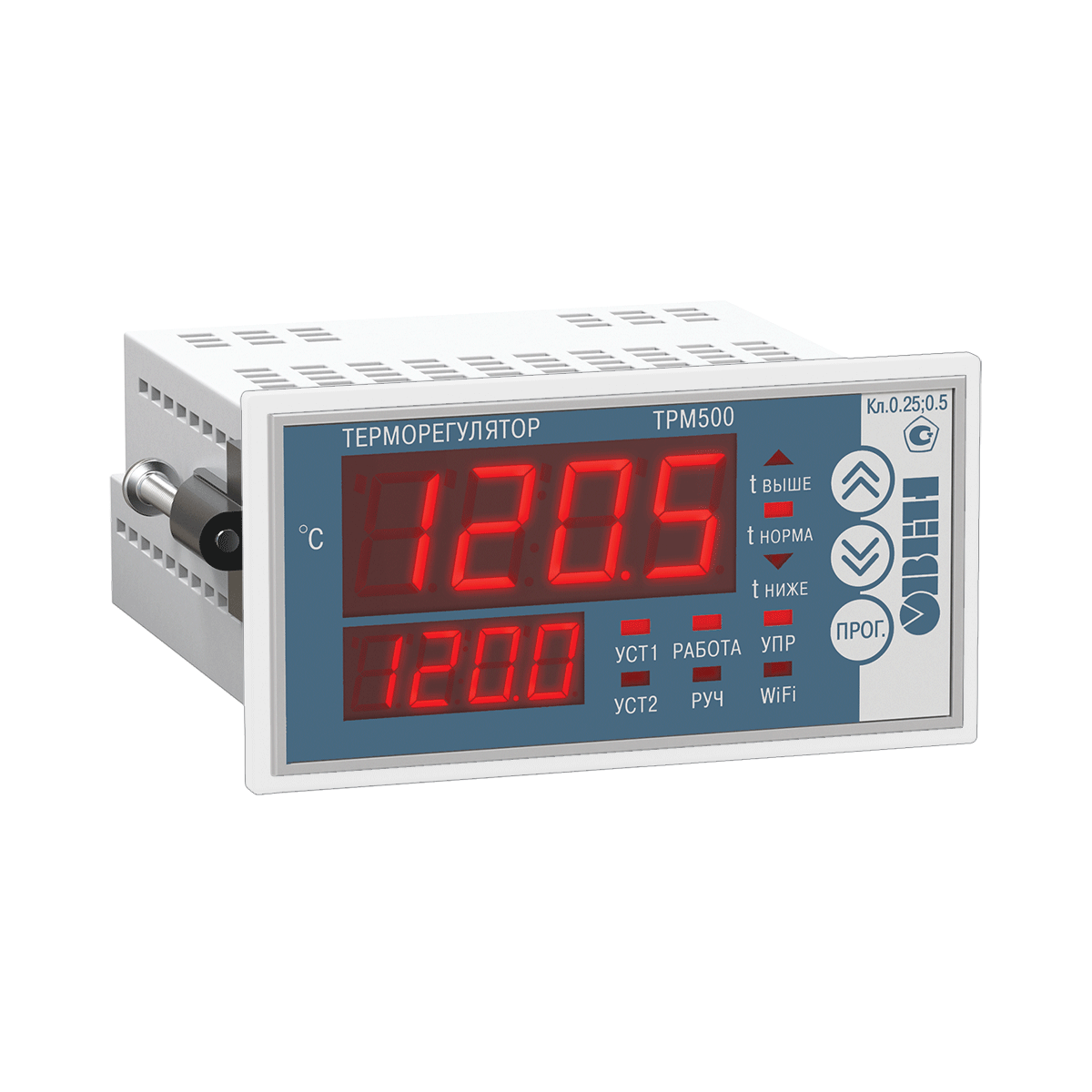

Элементы индикации терморегулятора ТРМ500

1 ЦИ1 – Измеренное значение или Уставка в режиме РАБОТА; мощность в режиме ручного управления4 название группы параметров, значение параметра в режиме настройки.

—- — Ошибка измерения (обрыв или КЗ датчика, выход за диапазон измерения, неисправность схемы компенсации).
2 ЦИ2 (опция) – Уставка в режиме РАБОТА; измеренное значение или мощность в режиме ручного управления; название, значение параметра в режиме настройки
3 УСТ1 – светится при работе по уставке 1, сумме уставок; — мигает при редактировании уставки 1

УСТ2 – светится при работе по уставке 2, сумме уставок; — мигает при редактировании уставки 2.

Примечание – при работе по сумме уставок – УСТ1 и УСТ2 светятся одновременно
4 РАБОТА – светится в режиме автоматического регулирования; — мигает при выполнении автоматической настройки ПИД-регулятора

РУЧ – светится в режиме ручного управления
5 СИГ/WiFi

— в модификациях ТРМ500-Щ2.5А и ТРМ500-Щ2.30А – «СИГ»

светится при ошибке на измерительном входе и/или выходе за порог сигнализации

— в модификациях ТРМ500-Щ2.WiFi – «WiFi»

показывает состояние подключения к с OwenCloud
6 t выше – светится при Tизм > верхнего порога сигнализации

t норм – светится при Tизм находится между верхним и нижним порогом сигнализации

t ниже – светится при Tизм < нижнего порога сигнализации

УПР – светится при включенном ВУ1 или ВУ3
7 Кнопками Вверх/Вниз можно корректировать значение уставки, переход между пунктами МЕНЮ

Кнопка ПРОГ:

  • вход в МЕНЮ программирования
  • вход в нужную группу параметров
  • запись введенного значения параметра

Мобильное приложение OwenDeviceControl

Для взаимодействия ТРМ500-WiFi с облачным сервисом мы разработали мобильное приложение OwenDeviceControl. Интерфейс приложения минималистичный и интуитивно понятный. Приложение позволяет контролировать работу прибора, управлять им, следить за авариями и графиком контролируемых параметров. Добавление и настройка прибора в приложении займет не более минуты.

Основные особенности приложения

  • Удаленный доступ к прибору.
  • Уведомления на смартфон.
  • Архив параметров за последние 90 дней.
  • Журнал аварийных событий.
  • Графическое отображение параметров.

Приложение работает на платформе Android и iOS.

Скачать приложение для Android

Скачать приложение для iOS



Схемы подключения

Схемы подключения ТРМ500

Режимы работы дискретного входа

дискретный вход настроен на смену уставки
дискретный вход настроен на переход в ручной режим управления выходной мощностью
дискретный вход настроен на запуск или останов процесса автоматического управления температурой

Чертежи, схемы, модели



Документация

Документация
Руководство по эксплуатации ТРМ500 pdf 5.74 MB
Руководство по программированию ТРМ500 pdf 2.08 MB
Инструкция по работе с ДС-ТРМ500 pdf 1.54 MB
Руководство по эксплуатации ТРМ500-WiFi pdf 6.21 MB
Руководство по эксплуатации (краткое) ТРМ500-WiFi pdf 208.76 kB
Сертификаты
Декларация о соответствии на ТРМ500 zip 42.26 kB
Сертификат средств измерений ТРМ500 Беларусь zip 196.81 kB
Сертификат средств измерений ТРМ500 Россия.
59058-14		 zip 251.6 kB
Сертификат средств измерений ТРМ500 Казахстан zip 169.51 kB
Описание типа СИ ТРМ500 pdf 1.09 MB

Проекты

Автоматизация производства газоблоков

Автоматизация производства газоблоков
Город: Южно-Сахалинск

Используемая продукция ОВЕН:

Система автоматического управления температурой установки по изготовлению изделий из искусственного камня

Система автоматического управления температурой установки по изготовлению изделий из искусственного камня
Город: Чебоксары

Используемая продукция ОВЕН:

Автоматизация ванны длительной пастеризации молока

Автоматизация ванны длительной пастеризации молока
Город: Нижний Новгород

Используемая продукция ОВЕН:

+4

Шкаф управления печи на базе ОВЕН ТРМ500

Шкаф управления печи на базе ОВЕН ТРМ500
Город: Москва

Используемая продукция ОВЕН:

Автоматизация электропечей с помощью терморегулятора ОВЕН ТРМ500

Автоматизация электропечей с помощью терморегулятора ОВЕН ТРМ500
Город: Архангельск

Используемая продукция ОВЕН:

Щит управления пеллетным котлом

Щит управления пеллетным котлом
Город: Архангельск

Используемая продукция ОВЕН:

Комплектность

  • Прибор ТРМ500
  • Комплект крепежных элементов
  • Паспорт и гарантийный талон
  • Руководство по эксплуатации
  • Методика поверки (по требованию заказчика)
  • Инструкция по подключению ТРМ500 к сервису OwenCloud (для модификаций с WiFi-модулем)

Примечание — Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.

Описание

Промышленный терморегулятор ТРМ500 предназначен для поддержания температуры в печах, термопластавтоматах, экструдерах, термопрессах, машинах для выдува ПЭТ-тары, гомогенизаторах, запайщиках, оборудовании для термоформинга и производства строительных материалов, сушилках и другом оборудовании, в работе которого требуется управление температурой.

  • Встроенный Wi-Fi модуль для доступа к сервису OwenCloud (модификация).

Функциональные возможности

  • ПИД регулирование или on/off-регулирование для управления только в режимах нагрева.
  • Дистанционный мониторинг и управление через облачный сервис OwenCloud
  • Мобильное приложение для управления температурой для Android и IOS
  • До 2-х реле для сигнализации о текущей температуре.
  • Дискретный вход для функций:
    • запуск в работу или останов;
    • перевод прибора в ручной режим управления;
    • смена уставки с одного предустановленного значения на другое.
  • Поддержка всех распространенных в России датчиков температуры.
  • Внесен в реестр СИ с классом точности: ТС – 0,25 %, ТП – 0,5 %.
  • Три выхода для управления нагрузкой или сигнализации:
    • Выход 1: реле для управления или сигнализации. Нагрузка до 5 А или 30 А.
    • Выход 2: выход для сигнализации (до 5 А).
    • Выход 3: выход для управления твердотельными реле (0…5 В).
  • Один или два индикатора (в зависимости от модификации).
  • Увеличенный индикатор: высота цифр 20 мм.
  • Встроенный Wi-Fi модуль для доступа к сервису OwenCloud (модификация).
