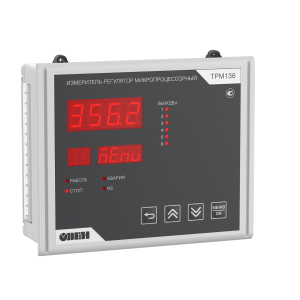

ТРМ136 [M02] обновленный шестиканальный ПИД-регулятор с USB и RS-485

Преимущества

Экономия на количестве каналов
Регулятор на шесть каналов значительно дешевле, чем шесть отдельных одноканальных регуляторов, и при этом экономит место в шкафу автоматики.

Быстрая настройка через USB
Конфигурирование прибора с помощью USB-Type C. Все параметры прибора настраиваются через Owen Configurator с помощью кабеля USB Type C. Подключать питание для этого не требуется.

Все типы управления в одном приборе
Прибор поддерживает ПИД- и двухпозиционное регулирование, регистрацию и сигнализацию. Для этого не нужно выбирать отдельную модификацию – достаточно выбрать нужный тип управления в настройках прибора.

Встроенное питание токовой петли
Для подключения токовых датчиков (0…5, 0…20, 4…20) мА не требуется блок питания. Датчик питается от самого прибора.

Дискретные входы
Все 6 входов ТРМ136 могут работать как с аналоговыми сигналами (ТС, ТП, I, U), так и с дискретными (кнопка, переключатель). На любой вход можно подключить внешнее устройство управления и запускать/останавливать каждый канал регулирования или группу каналов. Для этого достаточно выбрать дискретный тип датчика в меню, а не заказывать отдельную модификацию.

50 поддерживаемых сигналов
Работа со всеми стандартными датчиками: ТС, ТП, I, U. Работа с терморезисторами, пирометрами, потенциометрами и дискретными сигналами.
При замене датчика достаточно указать его тип в меню, а не заменять сам прибор.

Работа при -40 ⁰С
Расширенный температурный диапазон позволяет обеспечить надлежащую работу прибора в суровых климатических условиях при температуре от -40 до + 55 ⁰С.

Погодозависимое регулирование
Возможность создания графика уставок по температуре наружного воздуха.

Возможности

  • Шесть универсальных входов для подключения датчиков ТС, ТП, I, U, терморезисторов, пирометров, дискретных сигналов в любых комбинациях
  • Шесть выходных устройств с управлением исполнительными механизмами по ПИД-, двухпозиционному или П-регулированию. Тип выходных устройств указывается при заказе, доступны любые комбинации
  • Вычисление средних значений, разности и скорости изменения измеряемых величин
  • Вычисление влажности психрометрическим методом (по сухому и влажному термометру)
  • Управление выходными устройствами с кнопок прибора, с помощью внешних кнопок или по RS-485
  • Подача аварийного сигнала при неисправности датчиков с отображением причины на индикаторе

Технические характеристики

Корпус

Щитовой Щ7 144×169×50,5 мм

IP54 со стороны лицевой панели

IP20 со стороны задней крышки
Масса, не более 1 кг

Питание

Напряжение питания ~90…253 В, номинальное 230 В, частота 47…63 Гц
Потребляемая мощность, не более 18 ВА
Встроенный источник питания =24±3 В при максимальном токе 200 мА

Коммуникационные интерфейсы

Количество портов 1 × RS-485

1 × USB Type-C
Поддерживаемые протоколы Modbus RTU

Modbus ASCII

Входы

Количество 6 × AI/DI (универсальные)
Время опроса входа, не более Терморезисторы: 0,75 с

Дискретный вход: 0,1 с
Остальные: 0,5 с
Подключаемые сигналы Термосопротивления

Термопары

Сигналы тока и напряжения
Пирометры
NTC-датчики (терморезисторы)
Потенциометры
Пределы допускаемой основной приведенной погрешности измерений, не более ±0,25 %

ТС, терморезисторы, сигналы напряжения и силы постоянного тока

±0,5 %

ТП

±0,4 %

Пирометры

Выходы

Количество 6 × DO/AO

любые комбинации на выбор
Тип выхода
И Ток: 4…20 мА
У Напряжение: 0…10 В
Р Электромагнитное реле: 4 А, 250 В
К Транзисторная оптопара n-p-n: 400 мА, 60 В
С Симисторная оптопара: 40 мА, 250 В
Т Управление твердотельным реле: 3,3…6,5 В, 50 мА

Эксплуатация

Рабочая температура -40…+55 ⁰С
Гарантия 5лет

Характеристики измерительных датчиков

Термометры сопротивления по ГОСТ 6651-2009 или термопреобразователи сопротивления по ГОСТ Р 6651

Описание сигнала Диапазон измерения, °С
ТСМ (Cu50) W100 = 1.426 -50…+200
ТСМ (50М)W100 = 1.428 -180…+200
ТСП (Pt50) W100 = 1.385 -200…+850
ТСП (50П) W100 = 1.391 -200…+850
ТСМ (Cu100) W100 = 1.426 -50…+200
ТСМ (100М) W100 = 1.428 -180…+200
ТСП (Pt100) W100 = 1.385 -200…+850
ТСП (100П) W100 = 1.391 -200…+850
ТСН (100Н) W100 = 1.617 -60…+180
ТСМ (Cu500) W100 = 1.426 -50…+200
ТСМ (500М) W100 = 1.428 -180…+200
ТСП (Pt500) W100 = 1.385 -200…+850
ТСП (500П) W100 = 1.391 -200…+850
ТСН (500Н) W100 = 1.617 -60…+180
ТСМ (Cu1000) W100 = 1.426 -50…+200
ТСМ (1000М) W100 = 1.428 -180…+200
ТСП (Pt1000) W100 = 1.385 -200…+850
ТСП (1000П) W100 = 1.391 -200…+850
ТСН (1000Н) W100 = 1.617 -60…+180
ТСМ (Cu53) — в РБ – справочно -50…+200

Термоэлектрические преобразователи по ГОСТ Р 8.585-2001

Описание сигнала Диапазон измерения, °С
термопара ТХК (L) -200…+800
термопара ТЖК (J) -40…+900
термопара ТНН (N) -200…+1300
термопара ТХА (K) -200…+1300
термопара ТПП (S) 0…+1600
термопара ТПП (R) 0…+1600
термопара ТПР (B) +600…+1800
термопара ТВР (А-1) +1000…+2500
термопара ТВР (А-2) +1000…+1800
термопара ТВР (А-3) +1000…+1800
Термопара ТМК (Т) -200…+400
Typ.L (DIN43710) 0…+900
ТХКн(Е) -200…+900

Пирометры

Описание сигнала Диапазон измерения, °С
Пирометр РК-15 +900…+2000
Пирометр РК-20 +1200…+2500
Пирометр РС-20 +400…+1500
Пирометр РС-25 +600…+2000

Унифицированные сигналы

Описание сигнала Диапазон измерения, %
ток 0…5 мА 0…100
ток 0…20 мА 0…100
ток 4…20 мА 0…100
напряжение -50…+50 мВ 0…100
напряжение 0…0,05 В 0…100
напряжение 0…1 В 0…100
напряжение 0…5 В 0…100
напряжение 0…10 В 0…100

Датчики положения задвижки

Резистивный датчик положения, потенциометр -5…105%
Токовый датчик положения от 4 до 20 мА -5…105%

Цифровой дискретный вход

Цифровой дискретный сигнал типа «сухой контакт» дистанционный запуск и остановка регулирования с помощью внешних устройств: кнопки, переключатели

Характеристики выходных устройств

Обозначение выхода Тип выхода Технические параметры
И Ток: 4…20 мА Сопротивление нагрузки: 0…500 Ом,

Напряжение питания: 12…32 В рассчитывается в зависимости от нагрузки
У Напряжение: 0…10 В Сопротивление нагрузки — не менее 2 кОм

Напряжение питания — 15…32 В
Р Электромагнитное реле Для цепей переменного тока
Максимальный ток — 4 А
Напряжение — до 250 В, 50 Гц
Коэффициент мощности (cos φ) — более 0,4Для цепей постоянного тока
Максимальный ток — 3 А
Напряжение — до 30 В
К Транзисторная оптопара n-p-n Ток нагрузки — не более 400 мА

Напряжение нагрузки — не более 60 В постоянного тока
С Симисторная оптопара Управление внешним симистором

Ток управляющего импульса — не более 400 мА

Напряжение — не более 250 В, 50 Гц

Коммутация нагрузки

Нагрузочный ток — не более 40 мА

Максимальный ток в импульсном режиме (< 2 мс) 400 мА

Напряжение — не более 250 В, 50 Гц
Т Управление твердотельным реле Выходной ток не более 50 мА
Выходное напряжение высокого уровня от 3,3 до 6,5 В
Выходное напряжение низкого уровня от 0 до 0,7 В

Габаритные размеры

Габаритные размеры ТРМ136

Схемы подключения

Схемы подключения выходных устройств

Схема встречно-параллельного подключения двух тиристоров к выходу типа С
Схема подключения нагрузки к ВУ типа Т -(выход для управления твердотельным реле)
Схема подключения нагрузки к выходу типа И с ограничивающим резистором (ЦАП 4-20 мА)
Схема подключения нагрузки к выходу типа К- (транзисторная оптопара)
Схема подключения нагрузки к выходу типа Р (электромагнитное реле)
Схема подключения нагрузки к выходу типа У (ЦАП 0-10 В)
Схема подключения силового симистора к выходу типа С (симисторная оптопара)

Схемы подключения датчиков

Подключение датчиков 0…5 В и 0…10 В
Подключение датчиков 0…5 мА, 0…20 мА и 4…20 мА
Подключение датчиков -50…+50 мВ и 0…1 В
Подключение потенциометра от 0,1 до 4,7 кОМ
Подключение токового датчика с питанием от встроенного в прибор источника =24 В
Подключение ТП
Подключение ТС по двухпроводной схеме
Подключение ТС по трёхпроводной схеме
Схема подключения к дискретному входу



Модификации

Обозначение при заказе ТРМ136

ТРМ136-Щ7.Х

Обозначение при заказе ТРМ136

ТРМ136-Щ7.ХХХХХХ

Комплектация

  • Прибор ТРМ136
  • Комплект крепежных элементов
  • Паспорт и гарантийный талон
  • Руководство по эксплуатации

Документация

Документация
Руководство по эксплуатации ТРМ136 с USB pdf 9.02 MB
Руководство по эксплуатации (краткое) ТРМ136 с USB pdf 2.65 MB
Сертификаты
Декларация о соответствии на ТРМ136, ТРМ138 с USB zip 45.24 kB

Описание

ТРМ136 предназначен для измерения и регулирования температуры, давления, влажности и других физических величин в многозонных системах. Регулятор обрабатывает сигналы с датчиков, осуществляет управление объектом и передает данные в системы верхнего уровня АСУ ТП.

Измеритель-регулятор ТРМ136 подходит под разные задачи автоматизации. Он оснащен шестью универсальными входами, к которым можно подключить все стандартные датчики. Каналы можно группировать или делать независимыми в соответствии с задачей.

Регулятор управляет шестью исполнительными механизмами, тип которых можно выбрать при заказе в любых комбинациях.

Устройство настраивается без программирования. Выберите готовую конфигурацию для типовой задачи или задайте собственную с кнопок прибора или с ПК через конфигуратор.

Многоканальный регулятор ТРМ136 широко используется в металлообрабатывающей, пищевой, химической и других областях промышленности. Например, может управлять обогревом до шести зон нефтепровода или осуществлять контроль температуры подшипниковых узлов на электродвигателе. подшипниковых узлов на электродвигателе. подшипниковых узлов на электродвигателе.
