ПД100И, модель 1х1. Датчик, преобразователь давления измерительный повышенной надёжности для насосных, котельных, водоснабжения, агрессивных сред

Описание

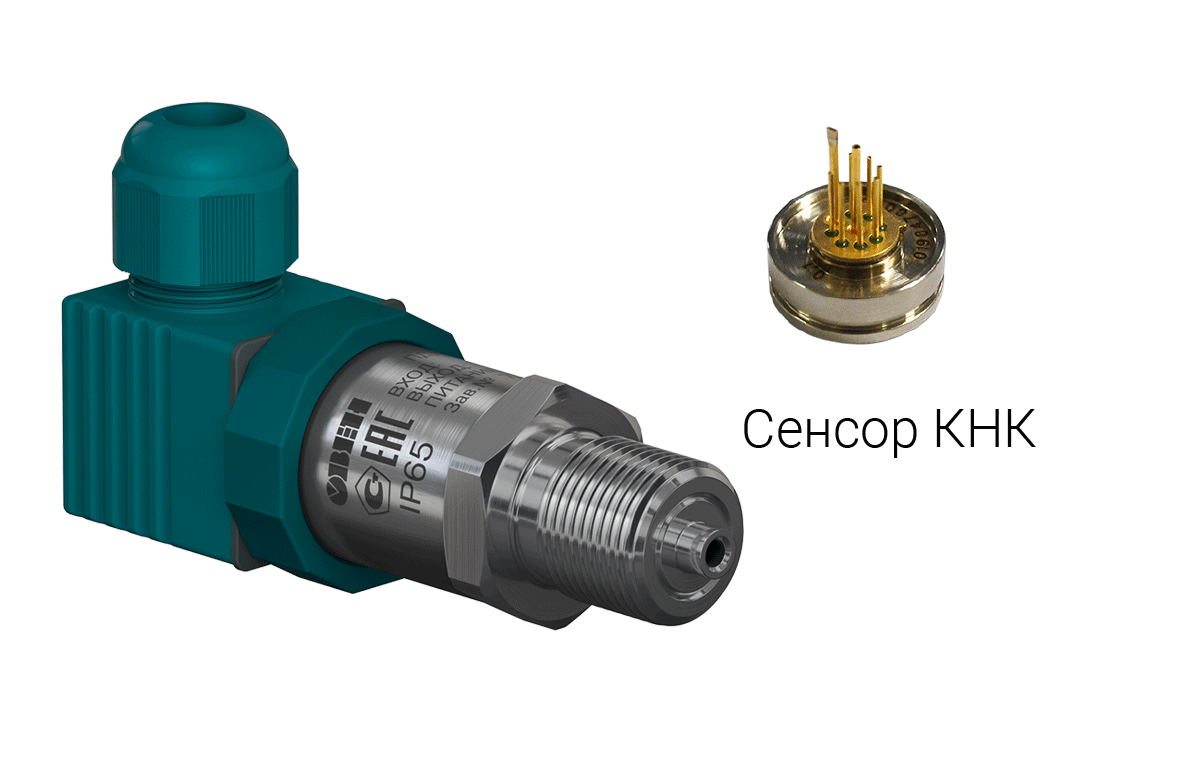

Малогабаритный датчик ПД100И представляет собой преобразователь измерительный с современным сенсором из нержавеющей стали, вваренным в штуцер лазерной сваркой. ПД100И оснащен микропроцессорным нормировщиком, имеет выходной сигнал 4…20 мА. Каждый преобразователь проходит на производстве первичную поверку.

Преобразователь избыточного давления ПД100И предназначен для насосных станций, водоканалов, систем водоподготовки и водоснабжения, промышленных компрессорных, автоматики котлов в котельных и для других основных производств, где требуется точность и стабильность характеристик. А также используется для измерения агрессивных сред.

Среда измерения

Газы, пар, вода, слабоагрессивные жидкости, нейтральные к нержавеющей стали AISI 316L (AISI 304S).

Отличительные особенности

  • Стойкость к агрессивным средам – сенсор вварен в штуцер лазерной сваркой.
  • Стойкость к влаге – плата нормирующего преобразователя покрыта герметиком.
  • Низкий гистерезис, высокая точность измерения – благодаря использованию высокостабильного сенсора.
  • Устойчивость к гидроударам.
  • Стабильное значение «ноля» преобразователя.
  • Датчик внесен в Государственный реестр средств измерения.
  • Бесплатная заводская первичная поверка.

Основные характеристики

  • Верхний предел измерений – от 0,01 до 4,0 МПа.
  • Тип измеряемого давления – избыточное (ДИ), абсолютное (ДА), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
  • Диапазон температур измеряемой среды: –40…+100 °С.
  • Класс точности – 0,25 %; 0,5 %; 1,5 %.
  • Межповерочный интервал – 5 лет / 4 года.

Выбор модификации

Модификация Асессуары Заказ
ПД100И-ДА0,1-111-0,25
Абсолютное 0.1 0.25 Штуцер с резьбой M20x1,5
11 034,90 ₽
ПД100И-ДА0,16-111-0,25
Абсолютное 0.16 0.25 Штуцер с резьбой M20x1,5
11 034,90 ₽
ПД100И-ДА0,25-111-0,25
Абсолютное 0.25 0.25 Штуцер с резьбой M20x1,5
11 034,90 ₽
ПД100И-ДА0,4-111-0,25
Абсолютное 0.4 0.25 Штуцер с резьбой M20x1,5
11 034,90 ₽
ПД100И-ДА0,4-111-0,5
Абсолютное 0.4 0.5 Штуцер с резьбой M20x1,5
10 046,70 ₽
ПД100И-ДА0,4-171-0,25
Абсолютное 0.4 0.25 Штуцер с резьбой G1/2
11 034,90 ₽
ПД100И-ДА0,4-171-0,5
Абсолютное 0.4 0.5 Штуцер с резьбой G1/2
10 046,70 ₽

* Информация на странице продукта не является публичной офертой

Технические характеристики

Наименование Значение
Выходной сигнал постоянного тока 4…20 мА, 2-проводная схема
Основная приведенная погрешность 0,25; 0,5 %; 1,5% ВПИ
Диапазон рабочих температур измеряемой среды –40…+125 °С
Напряжение питания 12…40 В постоянного тока, номинальное 24 В
Сопротивление нагрузки 0…1,4 кОм (в зависимости от напряжения питания)
Потребляемая мощность не более 0,8 Вт
Устойчивость к механическим воздействиям группа исполнения V3 по ГОСТ Р 52931
Степень защиты корпуса IP65
Устойчивость к климатическим воздействиям УХЛ3.1
Диапазон рабочих температур окружающего воздуха –40…+80 °С
Атмосферное давление рабочее 84,0…106,7 кПа
Среднее время наработки на отказ не менее 500 000 ч
Средний срок службы 12 лет
Межповерочный интервал 5 лет / 4 года
Методика поверки КУВФ.406230.100 МП
Вес без упаковки / в упаковке 0,18 кг / 0,3 кг
Штуцер для подключения давления M20 × 1,5 манометрической формы (ГОСТ 2405-88)
G1/2 манометрической формы (DIN EN 837)
G1/4 (DIN 3852)
Тип электрического соединителя EN175301-803 форма А
Габаритный размер (по высоте) не более 92 мм
Перегрузочная способность не менее 200 % от ВПИ
Предельное давление перегрузки не менее 400 % от ВПИ

Условия эксплуатации

Рабочие условия эксплуатации: на открытом воздухе или в помещениях без агрессивных паров и газов при атмосферном давлении от 84 до 106,7 кПа, с температурой окружающего воздуха в диапазоне от -40 до +80 °С и относительной влажностью не более 85 %, без конденсации влаги при 35 °С и более низких температурах.

Нормальные условия эксплуатации: закрытые помещения без агрессивных паров и газов с температурой воздуха (23±5) °С и относительной влажностью не более 80 % при атмосферном давлении от 84 до 106,7 кПа.

Габаритные и установочные размеры

Схема подключения преобразователя давления ПД100И к внешним устройствам



Штуцер с резьбой G1/2
Штуцер с резьбой G1/4
Штуцер с резьбой М20×1,5



Чертежи, схемы, модели



Модификации

Модификация ПД100И-ДА модель 1х1
Модификация ПД100И-ДИ модель 1х1
Модификация ПД100И-ДИВ модель 1х1
Модификация ПД100И-ДВ модель 1х1
ПД100И-ХХ—Х—Х

Документация

Документация
Руководство по эксплуатации (краткое) ПД100И pdf 1.36 MB
Руководство по эксплуатации датчика давления ПД100И pdf 14.44 MB
Описание типа средства измерений zip 2.06 MB
Сертификаты
Сертификат промышленной безопасности на ПД100 zip 10.26 MB
Сертификат средств измерений ПД100И (МПИ — 5 лет) Россия.
56246-14		 zip 267.18 kB
Сертификат средств измерений ПД100И (МПИ для СЗМ – 1 год) Беларусь zip 195.71 kB
Сертификат средств измерений ПД100И Казахстан zip 320.37 kB
Декларация о соответствии на ПД100И zip 390.29 kB

Комплектность

  • Преобразователь давления ПД100И
  • Краткая инструкция
  • Паспорт и Гарантийный талон
  • Прокладка уплотнительная — 2 шт для штуцеров М20×1,5 и G1/2
  • Ответная розетка разъёма EN175301-803 форма А (DIN43650 A) с фиксирующим винтом
