Описание

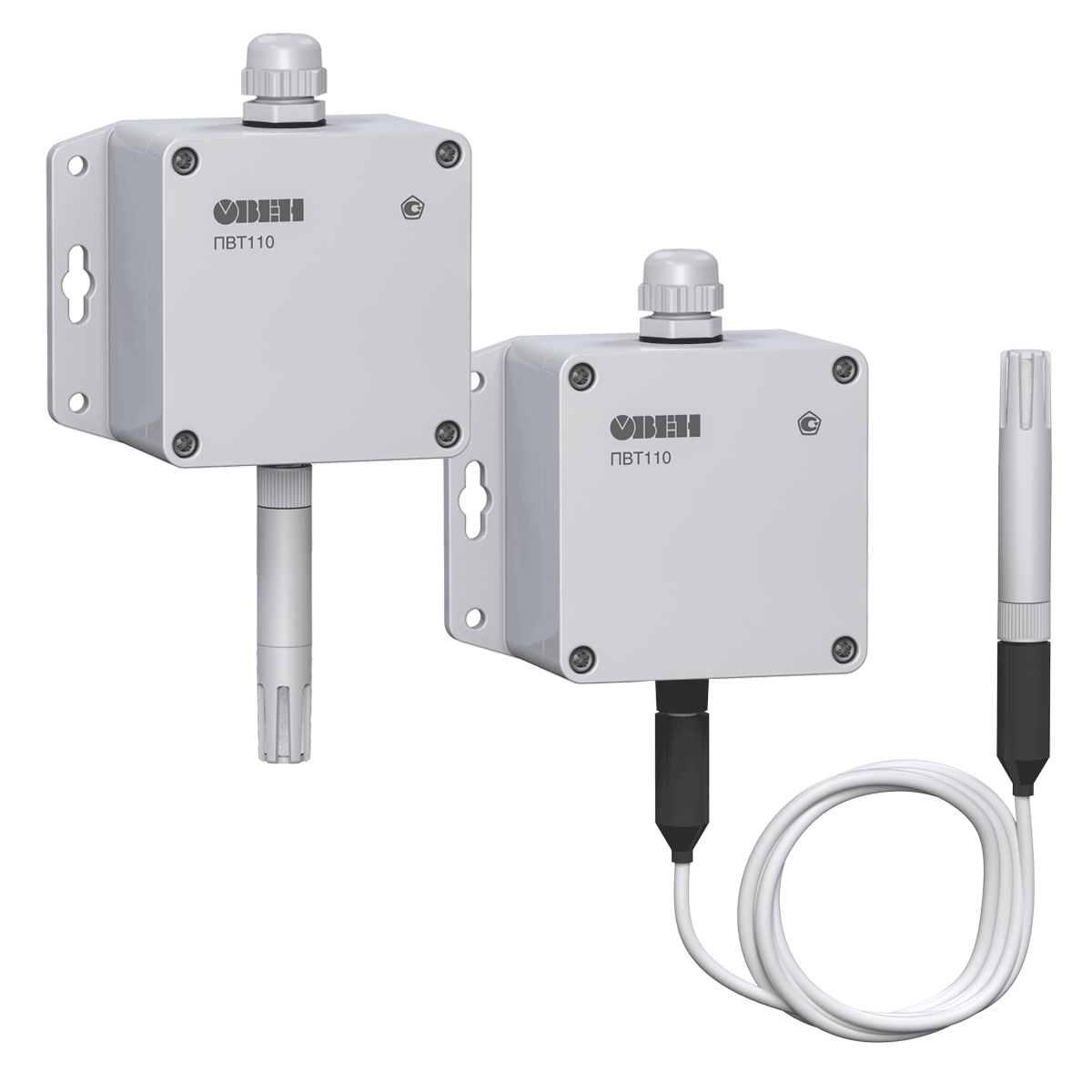

Промышленный датчик влажности и температуры ОВЕН ПВТ110 предназначен для непрерывного измерения относительной влажности (ОВ) и температуры воздуха или неагрессивного газа и преобразования измеренных значений в зависимости от модели прибора в:
- Унифицированные выходные сигналы 4…20 мА или 0…10 В.
- Цифровой сигнал по протоколу Modbus (RTU) через интерфейс RS-485.
Преобразователи влажности и температуры ОВЕН ПВТ110 являются сертифицированными средствами измерения (СИ) и поставляются с бесплатной первичной поверкой сроком на один год.
Функциональные особенности
- Высокая точность измерений.
- Высокая стабильность и повторяемость.
- Промышленные диапазоны измерения.
- Гальваническая развязка между питанием и выходом RS-485.
- Переключаемые пользователем универсальные аналоговые выходы: два канала 4…20 мА или 0…10 В.
- Простой настенный монтаж без снятия крышки прибора.
- Легкая замена измерительного зонда или защитного фильтра.
- Эргономичный корпус, степень защиты IP65.
- Простая ручная настройка прибора без применения внешних конфигураторов.
Межповерочный интервал – 12 месяцев.
Преобразователи ОВЕН ПВТ110 применяются для измерения параметров воздуха в системах вентиляции и кондиционировании, складах и прочих производственных помещениях.
Технические характеристики
| Характеристика | Значение |
| Канал относительной влажности | |
| Диапазон измерения (преобразования) | 5…95 (0…100) % |
| Основная абсолютная погрешность в диапазоне измерения | ±3,0 % |
| Повторяемость | ±0,15 % |
| Стабильность | 0,25 % / год |
| Канал температуры | |
| Диапазон измерения | — 40…+ 80 ºС |
| Основная абсолютная погрешность измерения | ±0,5 ºС |
| Повторяемость | ±0,1 ºС |
| Стабильность | ±0,03 ºС / год |
| Напряжение питания постоянного тока | 24 В |
| Потребляемая мощность | 1,0 Вт |
| Напряжение гальванической развязки RS-485 | 3000 В |
| Гарантийный срок | 24 месяца |
Модификации
ПВТ110-Х.Х
Габаритные и установочные размеры
Габаритные и установочные размеры прибора исполнения Н4 (а) и исполнения Н5 (б)
Схемы подключения
Схема подключения ПВТ110-A (тип выходного сигнала-0–10 В)
Схема подключения ПВТ110-A (тип выходного сигнала-4-20 мА)
Схема подключения ПВТ110-RS
Чертежи, схемы, модели
Видео
Документация
| Документация | ||||
| webРуководство по эксплуатации ПВТ110-RS | 0.97 MB | |||
| webРуководство по эксплуатации ПВТ110-A | 798.26 kB | |||
| Сертификаты | ||||
| Декларация о соответствии на ПВТ110 | zip | 46.41 kB | ||
| Сертификат средств измерений ПВТ110 | Россия. 86190-22 |
zip | 254.74 kB | |
| Сертификат средств измерений ПВТ110 | Казахстан | zip | 322.68 kB | |
| Описание типа СИ ПВТ110 | zip | 523.12 kB | ||
Комплектация
- Прибор
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Комплект крепежных элементов
Цены
| цены указаны с НДС | ||
| ПВТ110-Н4.А
Промышленный датчик (преобразователь) влажности и температуры со встроенным зондом и унифицированными выходными сигналами 4…20 мА/0…10 В
|
17 568,00 ₽ | |
| ПВТ110-Н5.А
Промышленный датчик (преобразователь) влажности и температуры с выносным зондом (3 метра) и унифицированными выходными сигналами 4…20 мА/0…10 В
|
18 702,60 ₽ | |
| ПВТ110-Н4.RS
Промышленный датчик (преобразователь) влажности и температуры со встроенным зондом и выходным сигналом RS-485
|
20 435,00 ₽ | |
| ПВТ110-Н5.RS
Промышленный датчик (преобразователь) влажности и температуры с выносным зондом (3 метра) и выходным сигналом RS-485
|
22 875,00 ₽ | |
