Описание
Включены в реестр Минпромторг, реестровая запись 10711231 до 11.09.2028

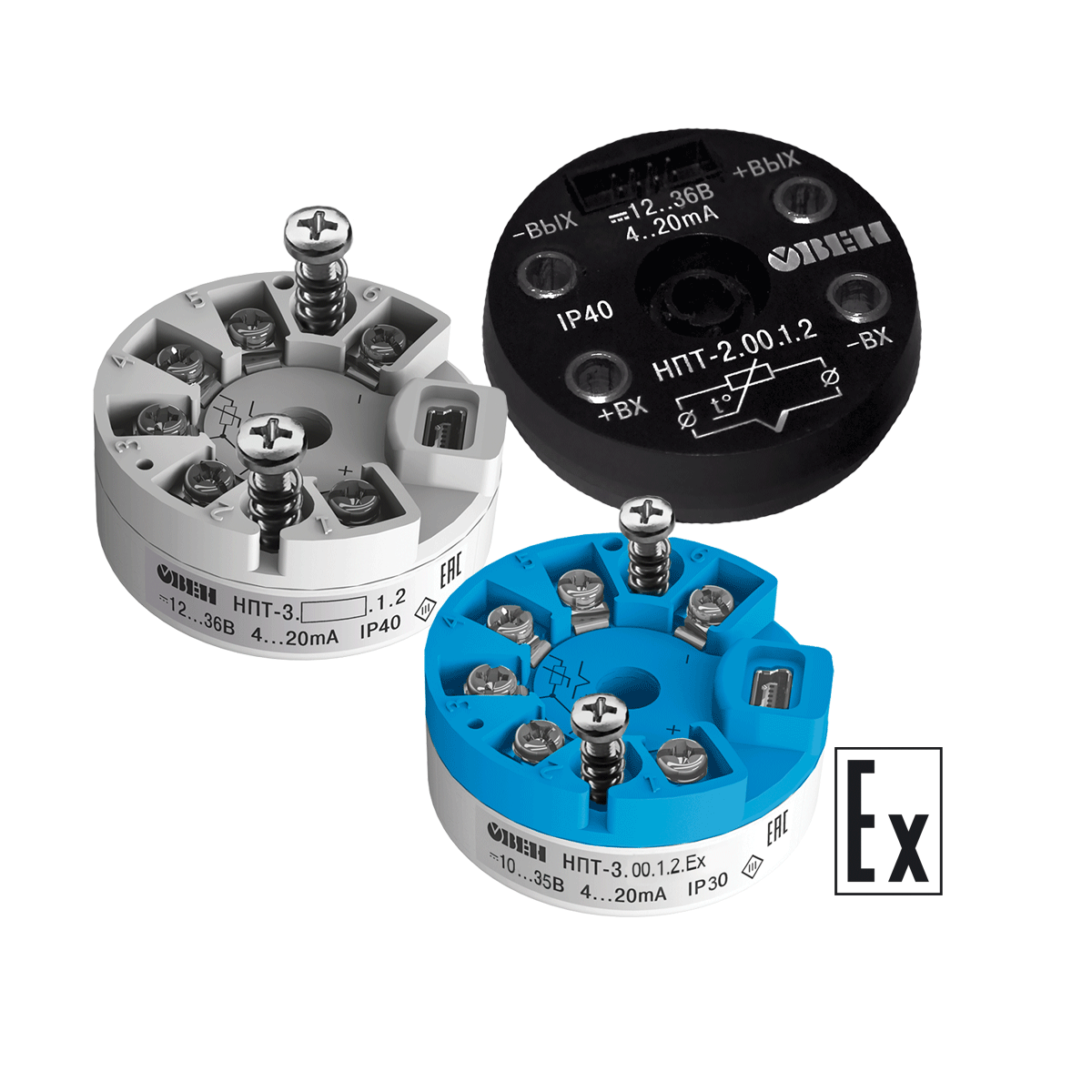

ОВЕН НПТ – серия универсальных преобразователей сигналов термометров сопротивлений и термопар в унифицированные сигналы тока: 4…20 мА.
Универсальные нормирующие преобразователи сигналов ОВЕН НПТ выпускаются в конструктивных исполнениях с креплением в головки датчиков европейского и российского типа в общепромышленном и искрозащищенном исполнении. Применение нормированных сигналов снижает влияние электромагнитных помех в цепи измерения температуры, упрощает подключение термодатчиков к контроллерам, позволяет снизить затраты за счет использования обычных медных проводов вместо специализированных термокомпенсационных кабелей, а также в несколько раз увеличить длину линии связи от датчика до измерительного прибора.
Функциональные возможности
- Совместимы с термометрами сопротивления и термопарами (см. табл. «Характеристики датчиков»).
- Настройка типа датчика и диапазона преобразования температуры через USB-порт.
- Выходной нормированный сигнал:
- НПТ-2, НПТ-3 – 4…20 мА.
- Эксплуатация при температуре окружающий среды от -40 °С.
- Устойчивы к электромагнитным воздействиям по ГОСТ МЭК 61326-2014 (класс А, критерий А).
- Является средством измерения с межповерочным интервалом 2 года.
- НПТ-3.Ех допускаются к эксплуатации на объектах с взрывоопасными зонами (0 Ex ia IIC).
Нормированный и ненормированный сигнал. Сравнительная таблица
| Тип датчика | Выходной сигнал | Влияние помех | Длина линии связи | |
 |
Термопара | мВ (не нормирован) |  |
20 м |
 |
Термопара | 4…20 мА (нормирован) |  |
1000 м |
Экономия от использования НПТ
Расстояние между датчиком и вторичным прибором = длина кабеля: 10м.
стоимость комплекта оборудования* с НПТ: 2 508,00 ₽
стоимость комплекта оборудования без НПТ: 3 480,00 ₽
Экономия:
972,00 ₽
Схема подключения и функциональная схема
Технические характеристики
| НПТ-2 | НПТ-3 | НПТ-3.Ех | ||||
| Для монтажа в головку датчика отечественной конструкции | Для монтажа в головку датчика европейской конструкции (type B) | Для монтажа в головку датчика европейской конструкции (type B) и работы во взрывоопасной зоне | ||||
|
Характеристики питания прибора |
||||||
| Номинальное значение напряжения питания постоянного тока, В | 24 | |||||
| Диапазон допустимых напряжений питания постоянного тока, В | 12…36 | 10…35 | ||||
| Гальваническая развязка питания от входов/выходов | Нет | Нет | 500 В | |||
| Тип подключения питания | От цепи выходного сигнала 4…20 мА | |||||
|
Характеристики датчиков и входных сигналов |
||||||
| Тип датчика | ТС, ТП (см. табл. «Характеристики датчиков») | |||||
| Схема подключения ТС | 2-w | 2, 3, 4-w | ||||
| Гальваническая развязка домена «входы» от домена «выходы» | Нет | Нет | 500 В | |||
|
Характеристики выходных сигналов |
||||||
| Номинальный диапазон выходного сигнала преобразователя | 4…20 мА | |||||
| Выходной сигнал при аварии на входе (обрыв или КЗ датчика) | 20…24 мА | 21…22,5 мА | ||||
| Функция преобразования входных сигналов | Линейная | |||||
| Допустимое сопротивление нагрузки, Ом | Не более 1250 | Не более 1100 | ||||
| Время установления рабочего режима (предварительный прогрев) после включения напряжения питания, не более | 30 мин | |||||
| Время установления выходного сигнала после изменения входного сигнала, не более | 1 сек | 1 сек | 2 сек | |||
| Питание выходного сигнала | От внешнего источника | |||||
|
Метрологические характеристики |
||||||
| Основная приведенная погрешность преобразования, не более: | ||||||
| – при работе с ТС |
0,25 % |
|||||
| – при работе с ТП | 0,5 % | |||||
| Дополнительная погрешность, вызванная изменением температуры окружающей среды, на каждые 10 градусов, не более | ||||||
| – при работе с ТС | 0,125 % | |||||
| – при работе с ТП | 0,25 % | |||||
|
Характеристики конструкции |
||||||
| Габаритные размеры | (Ø45×13)±1 мм | (Ø44×18)±1 мм | ||||
| Степень защиты корпуса | IP40 | IP30 | ||||
| Степень защиты клемм | IP00 | IP00 | ||||
| Масса в упаковке, не более | 100 г | |||||
|
Условия эксплуатации |
||||||
| Диапазон рабочих температур | -40…+85 °С |
-40…+85 °C – для температурного класса T4 -40…+75 °C – для температурного класса T5 -40…+60 °C – для температурного класса T6 |
||||
| Относительная влажность воздуха, не более | 95 % | |||||
| Атмосферное давление | 84…106,7 кПа | |||||
| Устойчивость к механическим воздействиям | Группа N2 по ГОСТ Р 52931 | |||||
|
Устойчивость к электромагнитным воздействиям |
Класс А, критерий качества функционирования А по ГОСТ Р МЭК 61326-1-2014 | |||||
|
Уровень излучения радиопомех (помехоэмиссии) |
По ГОСТ 30804.6.3-2013 | |||||
|
Параметры взрывозащиты |
||||||
|
Маркировка |
0 Ex ia IIC «T6…Т4» Ga | |||||
|
Максимальные значения для подключения по цепи датчика |
— | — | Uo=6 В
Io=34 мА Po=51 Вт Сo=3,2 мкФ Lo=28 мкГн |
|||
|
Максимальные значения для подключения по цепи выходного сигнала |
— | — | Ui=35 В
Ii=100 мА Pi=800 Вт Сi=0,011 мкФ Li=0,15 мГн |
|||
Характеристики датчиков
|
Термометры сопротивления по ГОСТ 6651 |
||||||
| НПТ-2 | НПТ-3 | НПТ-3.Ех | ||||
| Диапазон преобразования | ||||||
| Макс. | Мин.* | Макс. | Мин.* | Макс. | Мин.* | |
| Cu50 | — | — | -50…+200 оС | 50 оС | -50…+200 оС | 50 оС |
| 50М | -180…+200 оС | 50 оС | -180…+200 оС | 50 оС | -180…+200 оС | 50 оС |
| Pt50 | — | — | -200…+750 оС | 100 оС | -200…+850 оС | 100 оС |
| 50П | — | — | -200…+750 оС | 100 оС | -200…+850 оС | 100 оС |
| Сu100 | — | — | -50…+200 оС | 50 оС | -50…+200 оС | 50 оС |
| 100M | -180…+200 оС | 50 оС | -180…+200 оС | 50 оС | -180…+200 оС | 50 оС |
| Pt100 | -200…+750 оС | 100 оС | -200…+750 оС | 100 оС | -200…+850 оС | 100 оС |
| 100П | -200…+750 оС | 100 оС | -200…+750 оС | 100 оС | -200…+850 оС | 100 оС |
| 100H | — | — | -60…+180 оС | 50 оС | -60…+180 оС | 50 оС |
| Pt500 | — | — | -200…+850 оС | 200 оС | — | — |
| 500П | — | — | -200…+850 оС | 200 оС | — | — |
| Pt1000 | — | — | -200…+850 оС | 200 оС | — | — |
| 1000П | — | — | -200…+850 оС | 200 оС | — | — |
|
Термопары по ГОСТ Р 8.585 |
||||||
| TХК (L) | –40…+800 оС | 400 оС |
–200…+800 оС |
200 оС |
–200…+800 оС |
200 оС |
| TЖК (J) | — | — |
–200…+1200 оС |
200 оС |
–200…+1200 оС |
200 оС |
| TНН (N) | — | — |
–200…+1300 оС |
400 оС |
–200…+1300 оС |
400 оС |
| TХА (К) | –40…+1300 оС | 400 оС |
–200…+1300 оС |
400 оС |
–200…+1300 оС |
400 оС |
| TПП (S) | — | — |
0…+1750 оС |
600 оС |
0…+1750 оС |
600 оС |
| TПП (R) | — | — |
0…+1750 оС |
600 оС |
0…+1750 оС |
600 оС |
| ТПР (В) | — | — |
+200…+1800 оС |
1200 оС |
+200…+1800 оС |
1200 оС |
| TВР (А-1) | — | — |
0…+2500 оС |
600 оС |
0…+2500 оС |
600 оС |
| ТВР (А-2) | — | — |
0…+1800 оС |
400 оС |
0…+1800 оС |
400 оС |
| ТВР (А-3) | — | — |
0…+1800 оС |
400 оС |
0…+1800 оС |
400 оС |
| ТМК (Т) | — | — |
–200…+400 оС |
200 оС |
–200…+400 оС |
200 оС |
|
Термопары по DIN 43710 |
||||||
| Typ L | — | — | — | — | — | — |
|
Потенциометр |
||||||
| R<1 кОм | — | — | — | — | — | — |
|
Сопротивление |
||||||
| R<1 кОм | — | — | — | — | — | — |
* Диапазон, в котором производителем гарантируется заявленная основная приведенная погрешность.
Варианты установки НПТ-3 на монтажную панель шкафа
Таблица соответствия «НПТ – головка датчика»
| Стандартная (малая) пластиковая головка | Увеличенная пластиковая головка «Луцкая» | Стандартная (малая) металлическая головка | Увеличенная металлическая головка | Шарообразная головка NNAc винтом | Шарообразная большая головка DANA |
 |
 |
 |
 |
 |
 |
| НПТ-2: нет
НПТ-3: нет |
НПТ-2: да, для ДТП и ДТС с 2-проводной схемой
НПТ-3: нет |
НПТ-2: нет
НПТ-3: нет |
НПТ-2: да, с «Комплектом для монтажа НПТ-2 в МГ»
НПТ-3: да |
НПТ-2: нет
НПТ-3: да* |
НПТ-2: нет
НПТ-3:да |
* Установленный НПТ-3 частично перекрывает отверстие кабельного ввода в головке. Максимальный внешний диаметр подключаемого кабеля снижается до 6 мм.
Габаритные и установочные размеры
Видео
Модификации
Маркировка типа датчика и диапазона преобразования НПТ — 2 (заводская настройка)
Чертежи, схемы, модели
Документация и ПО
Комплектность
- Прибор
- Крепеж – 1 комплект (только в НПТ-3 и НПТ-3.Ех)
- Паспорт и гарантийный талон
- Руководство по эксплуатации
- Методика поверки – предоставляется по требованию заказчика
Примечание — Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
Статьи
- Для чего нужно нормировать сигналы: 5 причин. (Читать в Вконтакте)
- Какой нормирующий преобразователь выбрать: встроенный или с креплением на DIN-рейку. ()
- Краш-тест НПТ-3 ()
- Комплект для монтажа НПТ-2 в увеличенные металлические головки датчиков. ()
- Старая-добрая «токовая петля», или зачем тратить 5 тысяч на НПТ? ()
- В какие датчики можно установить нормирующие преобразователи ОВЕН НПТ-2 и НПТ-3, и их отличия! ()
Цены
| цены указаны с НДС | ||
| НПТ-2.01.1.2 | 5 148,40 ₽ | |
| НПТ-2.02.1.2 | 5 148,40 ₽ | |
| НПТ-2.03.1.2 | 5 148,40 ₽ | |
| НПТ-2.04.1.2 | 5 148,40 ₽ | |
| НПТ-2.05.1.2 | 5 148,40 ₽ | |
| НПТ-2.06.1.2 | 5 148,40 ₽ | |
| НПТ-2.07.1.2 | 5 148,40 ₽ | |
| НПТ-2.11.1.2 | 5 148,40 ₽ | |
| НПТ-2.12.1.2 | 5 148,40 ₽ | |
| НПТ-2.13.1.2 | 5 148,40 ₽ | |
| НПТ-2.14.1.2 | 5 148,40 ₽ | |
| НПТ-2.15.1.2 | 5 148,40 ₽ | |
| НПТ-2.16.1.2 | 5 148,40 ₽ | |
| НПТ-2.21.1.2 | 5 148,40 ₽ | |
| НПТ-2.22.1.2 | 5 148,40 ₽ | |
| НПТ-2.23.1.2 | 5 148,40 ₽ | |
| НПТ-2.24.1.2 | 5 148,40 ₽ | |
| НПТ-2.25.1.2 | 5 148,40 ₽ | |
| НПТ-2.26.1.2 | 5 148,40 ₽ | |
| НПТ-2.31.1.2 | 5 148,40 ₽ | |
| НПТ-2.32.1.2 | 5 148,40 ₽ | |
| НПТ-2.33.1.2 | 5 148,40 ₽ | |
| НПТ-2.34.1.2 | 5 148,40 ₽ | |
| НПТ-2.35.1.2 | 5 148,40 ₽ | |
| НПТ-2.36.1.2 | 5 148,40 ₽ | |
| НПТ-2.41.1.2 | 5 148,40 ₽ | |
| НПТ-2.42.1.2 | 5 148,40 ₽ | |
| НПТ-2.43.1.2 | 5 148,40 ₽ | |
| НПТ-2.45.1.2 | 5 148,40 ₽ | |
| НПТ-2.46.1.2 | 5 148,40 ₽ | |
| НПТ-2.51.1.2 | 5 148,40 ₽ | |
| НПТ-2.52.1.2 | 5 148,40 ₽ | |
| НПТ-2.53.1.2 | 5 148,40 ₽ | |
| НПТ-2.55.1.2 | 5 148,40 ₽ | |
| НПТ-2.56.1.2 | 5 148,40 ₽ | |
| НПТ-3.00.1.2 | 6 179,30 ₽ | |
| НПТ-2.63.1.2 | 5 148,40 ₽ | |
| НПТ-2.62.1.2 | 5 148,40 ₽ | |
| НПТ-3.00.1.2-ЕХ
Нормирующий преобразователь сигналов датчиков температуры в унифицированный аналоговый сигнал 4…20 мА со степенью взрывозащиты 0 Ex ia IIC, М03 – модернизированный в 2021 г., улучшенные параметры искрозащиты
|
12 352,50 ₽ | |
