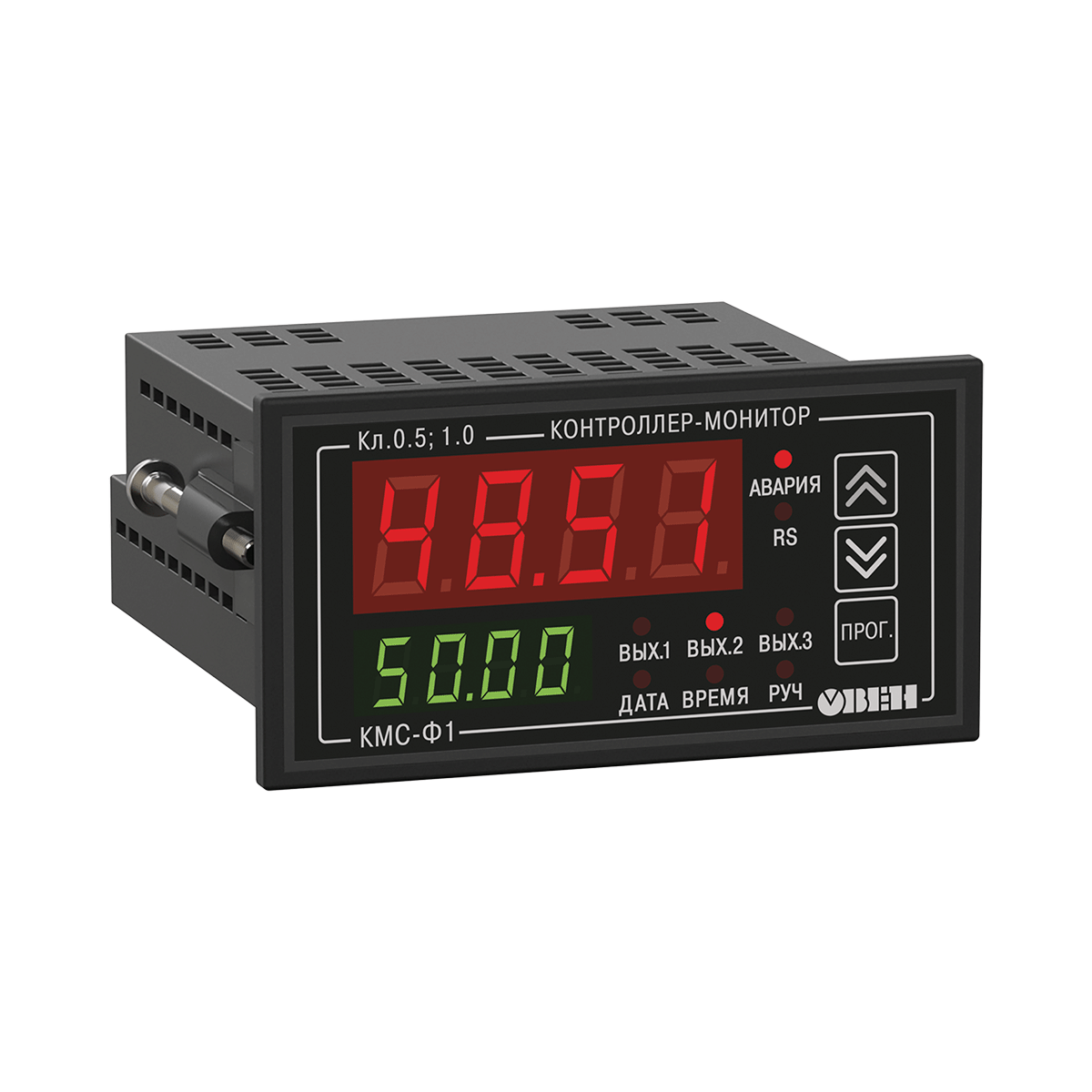

КМС-Ф1 цифровой мультиметр с аварийной сигнализацией и RS-485

Описание

КМС-Ф1 позволяет измерять и отображать все важные показатели однофазной электрической сети: действующих значений напряжения и тока, частоты первой гармоники.

Контроллер-монитор сети может быть использован в составе измерительных систем контроля и управления технологическими процессами на промышленных предприятиях.

Новый прибор позволяет не только вести наблюдения за параметрами электросети, но и оказывать управляющее воздействие. КМС-Ф1 может использоваться для защитного отключения электрооборудования при возникновении аварийных ситуаций, например, если значение измеренного или вычисленного параметра оказалось вне диапазона допустимых значений;  при этом загорается соответствующий индикатор на лицевой панели, что позволяет легко идентифицировать аварию.

Основные функции прибора.

  • вычисление полной, активной и реактивной мощностей, коэффициента мощности (cos φ), подсчет полной, активной и реактивной энергий,
  • отображение результатов измерений и вычислений, даты, времени на встроенных цифровых индикаторах (ЦИ),
  • конфигурирование прибора и установка программируемых параметров с помощью встроенной клавиатуры управления или по сети RS-485,
  • передача значений измеренных и вычисленных параметров по сети RS-485 по протоколам ОВЕН, Modbus-RTU и Modbus-ASCII,
  • взаимодействие с внешним оборудованием через контакты встроенных выходных устройст (ВУ), преобразование значений измеренных и вычисленных параметров в унифицированные аналоговые выходные сигналы тока или напряжения (для ВУ типа И, У);
  • возможность ручного управления ВУ;
  • индикация аварийной ситуации
  • вход прибора имеет канал измерения напряжения и канал измерения тока.

  • Технические характеристики

    Наименование Значение
    Напряжение питания



    от 90 до 264 В переменного тока

    (номинальное значение 220)

    частотой от 47 до 63 Гц

    (номинальные значения 50 и 60 Гц)
    Потребляемая мощность, ВА, не более

    10
    Время измерения параметров, с, не более

    1
    Количество каналов измерения

    2
    Сопротивление канала измерения напряжения,
    не менее

    500 кОм
    Сопротивление канала измерения тока, не более

    0,02 Ом
    Интерфейс связи с мастером сети

    RS-485
    Максимальное количество приборов, одновременно подключаемых к сети RS-485,не более

    32
    Максимальная скорость обмена по RS-485, бит/с

    115200
    Протоколы связи, используемые для передачи информации

    ModBus-RTU; ModBus-ASCII;

    OWEN
    Дополнительное оборудование Часы реального времени (погрешность хода – не более 5 с/сутки), встроенный источник выдачи звукового сигнала
    Время установления рабочего режима прибора, мин, не более

    5
    Габаритные размеры прибора, мм

    96,0×48,0×100,0
    Масса прибора, кг, не более

    0,25
    Степень защиты корпуса
    • IP54 со стороны передней панели,
    • IP00 со стороны клеммной колодки
    Средний срок службы, лет

    10
    Средняя наработка на отказ, часов

    50000
    Гарантийный срок 24 месяца
    Условия эксплуатации
    Температура окружающего воздуха 0…+55 °С
    Атмосферное давление 84…106,7 кПа
    Относительная влажность воздуха (при +35 °С и ниже без конденсации влаги) Не более 80 %

    Характеристики ВУ

    Наименование ВУ (обозначение типа) Значение
    Максимальный ток нагрузки 5 А
    Максимальное напряжение нагрузки
    переменного тока, не менее    		 250 В 50 Гц и cosj >0,4
    Максимальное напряжение нагрузки постоянного тока, не менее 30 В
    Максимальный ток нагрузки, не менее 400 мА
    Максимальное напряжение, не менее 60 В постоянного тока
    Оптопара симисторная

    (С)

    		 В режиме управления внешним симистором:
    ток, при длительности импульса не более 2 мс

    и частоте (50±1) Гц, не менее 400 мА
    действующее напряжение, не менее 250 В, 50 Гц
    В режиме коммутации нагрузки:
    ток нагрузки, не менее 40 мА
    действующее напряжение, не менее 250 В, 50 Гц
    Выход для управления внешним твердотельным реле

    (Т)

    		 Выходное напряжение холостого хода

    (6 ±0,5) В постоянного тока
    Выходное напряжение на нагрузке 250 Ом,

    не менее(3,3…4,9) В постоянного тока
    Ток короткого замыкания
    Выходной сигнал постоянного тока от 4 до 20 мА
    Сопротивление нагрузки от 0 до 1300 Ом
    Номинальное сопротивление нагрузки 700 Ом
    Напряжение питания ЦАП от 10 до 36 В
    Номинальное напряжение питания ЦАП (24,0+3,0) В
    Выходной сигнал постоянного напряжения от 0 до 10 В
    Сопротивление нагрузки, не менее 5 кОм
    Напряжение питания ЦАП от 15 до 36 В
    Номинальное напряжение питания ЦАП (24,0±3,0) В

    Характеристики измеряемых и вычисляемых параметров

    Параметр

    Диапазон

    Основная

    погрешность

    измерений, %

    Прямое подключение

    Подключение с использованием трансформаторов
    Переменное напряжение, В

    от 40 до 400

    от 40× до 4×106

    ±0,5
    Переменный ток, А

    от 0,02 до 5

    от 2×10-2 до 5×105

    ±0,5
    Активная мощность (P, Ватт)

    от 20 до 2000

    от 20 до 2×107

    ±1,0
    Реактивная мощность, вар

    от 20 до 2000

    от 20 до 2×107

    ±1,0
    Полная мощность (S, ВА)

    от 20 до 2000

    от 20 до 2×107

    ±1,0
    Частота, Гц

    от 45,00 до 65,00

    от 45,00 до 65,00

    ±0,5
    Коэффициент мощности (cosφ)

    от 0 до 1,000

    от 0 до 1,000

    ±2,0 *
    Активная энергия, кВт/ч

    от 0 до 4 ×106

    от 0 до 4 ×1012

    ±0,5
    Реактивная энергия, кВАр/ч

    от 0 до 4 ×106

    от 0 до 4 ×1012

    ±0,5
    Полная энергия, кВА/ч

    от 0 до 4 ×106

    –

    ±0,5

    * – значение основной погрешности измерения для мощностей более 30 Вт (Вар, ВА). Для мощностей менее 30 Вт (Вар, ВА) значение основной погрешности измерения не более 5%.

    Модификации

    Модификации КМС-Ф1

    КМС-Ф1.Щ2.ХХХ

    Габаритные размеры

    Габаритные размеры КМС-Ф1
    Установочные размеры КМС-Ф1

    Схема подключения

    Схема расположения контактов на приборе КМС-Ф1

    Схема расположения контактов на приборе

    Подключение прибора к однофазной сети
    Подключение прибора к однофазной сети через согласующий трансформатор тока
    Подключение прибора к однофазной сети через согласующий трансформатор напряжения
    Подключение прибора к однофазной сети через согласующие трансформаторы тока и напряжения

    Схемы подключения различных исполнений ВУ1

    Схемы подключения ВУ1 типа Р
    Схемы подключения ВУ1 типа К
    Схемы подключения ВУ1 типа С
    Схемы подключения ВУ1 типа И
    Схемы подключения ВУ1 типа У
    Схемы подключения ВУ1 типа Т



    Документация

    Документация
    webРуководство по эксплуатации КМС-Ф1 pdf 3.07 MB
    Руководство по эксплуатации (краткое) КМС-Ф1 pdf 1.33 MB
    Сертификаты
    Декларация о соответствии на КМС-Ф1 zip 0.99 MB
    Сертификат средств измерений КМС-Ф1 Беларусь zip 182.13 kB
    Сертификат средств измерений КМС-Ф1 Россия.
    52013-12    		 zip 254.24 kB
    Сертификат средств измерений КМС-Ф1 Казахстан zip 208.24 kB
    Описание типа СИ КМС-Ф1 pdf 1.61 MB

    Проекты

    Модернизация гидравлического пресса для запекания изоляции

    Модернизация гидравлического пресса для запекания изоляции
    Город: Санкт Перербург

    Используемая продукция ОВЕН:

    Комплектность

    1. Прибор КМС-Ф1
    2. Комплект крепежных элементов
    3. Паспорт и гарантийный талон
    4. Руководство по эксплуатации
    5. Методика поверки (по требованию заказчика)

    Примечание — Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
