Описание
Благодаря контролю напряжения и тока в питающих линиях можно вовремя заметить неисправность и продлить срок службы оборудования.
В настоящее время линейка сетевых измерителей представлена тремя приборами:
- «Вольтметры ИНС-Ф1.Щ3, ИНС-Ф1.Щ9»

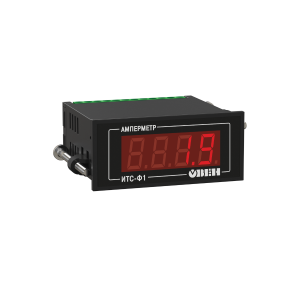

- «Амперметр ИТС-Ф1»

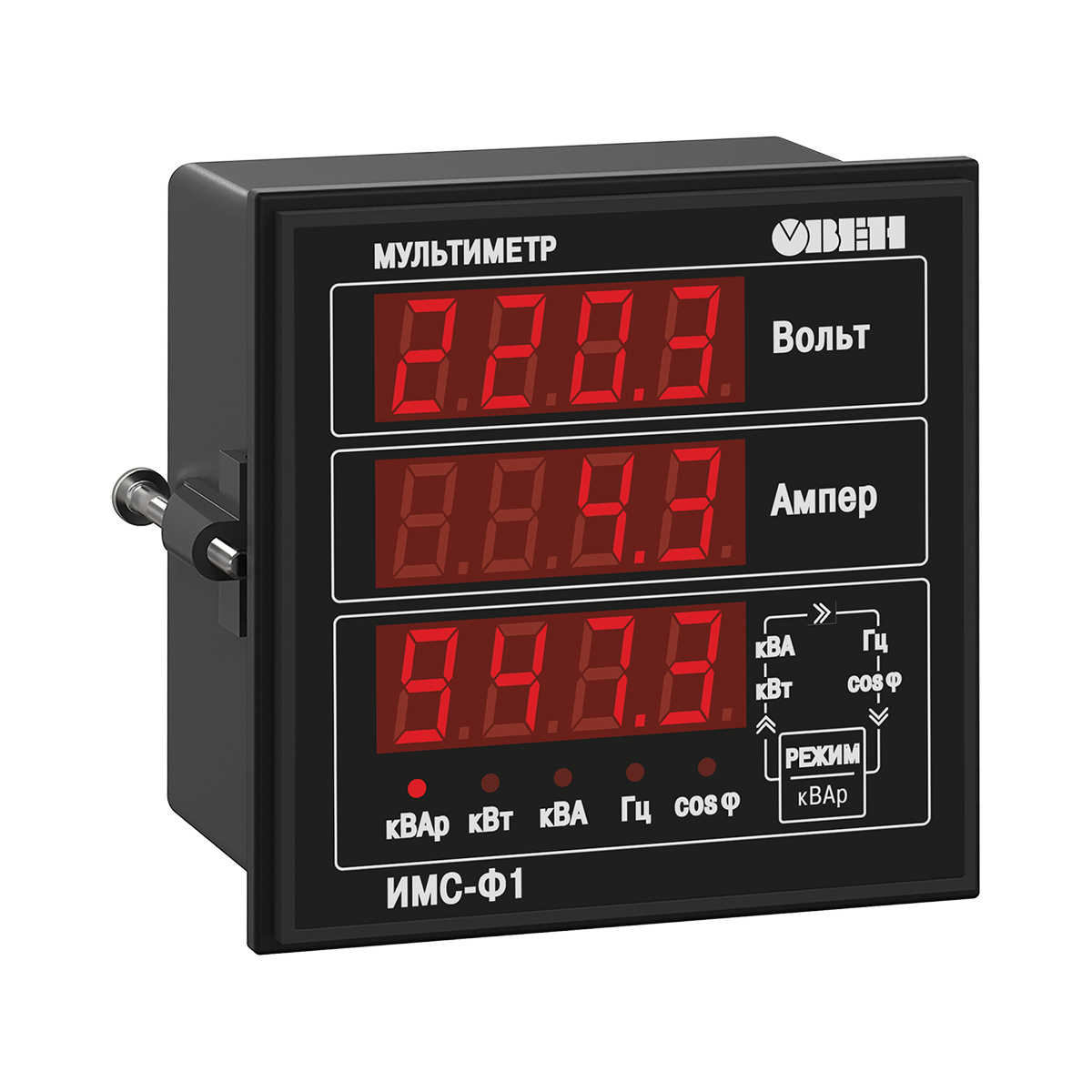

- «Мультиметр ИМС-Ф1»
 |
 |
 |
 |
| Амперметр ИТС-Ф1 | Вольтметры ИНС-Ф1.Щ3, ИНС-Ф1.Щ9 | Мультиметр ИМС-Ф1 | |
Назначение
Данные приборы позволяют измерять параметры электрических сетей питания как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства.
Основные достоинства
- Высокая точность измерений. Погрешность измерений составляет не более 0,1%
- Широкий диапазон температур эксплуатации: от -20 до +50 ºС
- Высокая надежность. Соответствуют требованиям ГОСТ Р 51522-99 по электромагнитной совместимости
- Большой срок службы. Срок службы не менее 10-ти лет
- Внесены в Государственный реестр средств измерений
- Минимальные габариты
- Высокая скорость измерения. Время опроса не более 1 сек
- Простота в эксплуатации. Не требуют настроек, откалиброваны на заводе изготовителе
Основные функции
ИНС-Ф1
- Измерение и отображение на индикаторе напряжения в сети
ИТС-Ф1
- Измерение и отображение на индикаторе тока в сети
- Выбор номинальной частоты сети (50 Гц или 60 Гц);
ИМС-Ф1
- Измерение напряжения в сети (U, В)
- Измерение тока в сети (I, А)
- Измерение полной мощности (S, ВА)
- Измерение активной мощности (Р, Ватт)
- Измерение частоты питающей сети (F, Гц)
- Измерение коэффициента мощности (COS φ)
- Отображение измеренных величин на 3-х индикаторах:
- на 1-м напряжение;
- на 2-м ток;
- на 3-м на выбор, путем нажатия кнопки (P, S, F или COS φ).
- Аварийное сообщение при выходе измеряемого сигнала за верхнюю границу
-
Основные технические характеристики
Наименование ИНС-Ф1.Х.Щ3 ИНС-Ф1.Х.Щ9 ИТС-Ф1 ИМС-Ф1 Напряжение питания напряжение, В 90…264 8…30 90…264 частота, Гц 47…63 Потребляемая мощность, ВА, не более 4 4 6 Количество входов 1 1 2 Диапазоны входных сигналов Напряжение ~ 5… 400 В / ~ 40… 400 В — ~ 40… 400 В Ток — ~ 0,02…5 А ~ 0,02…5 А Полная мощность (S) — — 0,02 ÷ 2,0 кВт Активная мощность (P) — — 0,02 ÷ 2,0 кВт Реактивная мощность (Q) 0,02 ÷ 2,0 кВт Частота питающей сети (F) — — 20 ÷ 65 Гц Коэффициент мощности (COS φ) — — -1…+1 Основная погрешность измерений 0,25% 0,5% 2,0%…0,5% Время опроса входа, с, не более 1 Степень защиты корпуса IP54 IP65 IP54 Габаритные размеры прибора 76×34×70 мм 26×48×65 мм 76×34×70 мм 96×96×65 мм Тип корпуса Щ3 Щ9 Щ3 Щ1 Средний срок службы, лет не менее 10 Габаритные и установочные размеры
Габаритные размеры вольтметра ИНС-Ф1.Х.Щ9
Установочные размеры вольтметра ИНС-Ф1.Х.Щ9
Установочные размеры мультиметра ИМС-Ф1.Щ1
Установочные размеры ИТС-Ф1.Щ3 и ИНС-Ф1.Х.Щ3Модификации
Обозначения при заказе ИНС-Ф1
ИНС-Ф1.Х.ХОбозначения при заказе ИТС-Ф1 и ИМС-Ф1
ИХС-Ф1.ХДокументация
Комплектность
- Паспорт и Гарантийный талон
- Руководство по эксплуатации
- Комплект крепежных элементов
- Методика поверки (по требованию заказчика)
Примечание — Изготовитель оставляет за собой право внесения дополнений в комплектность изделия.
