Описание

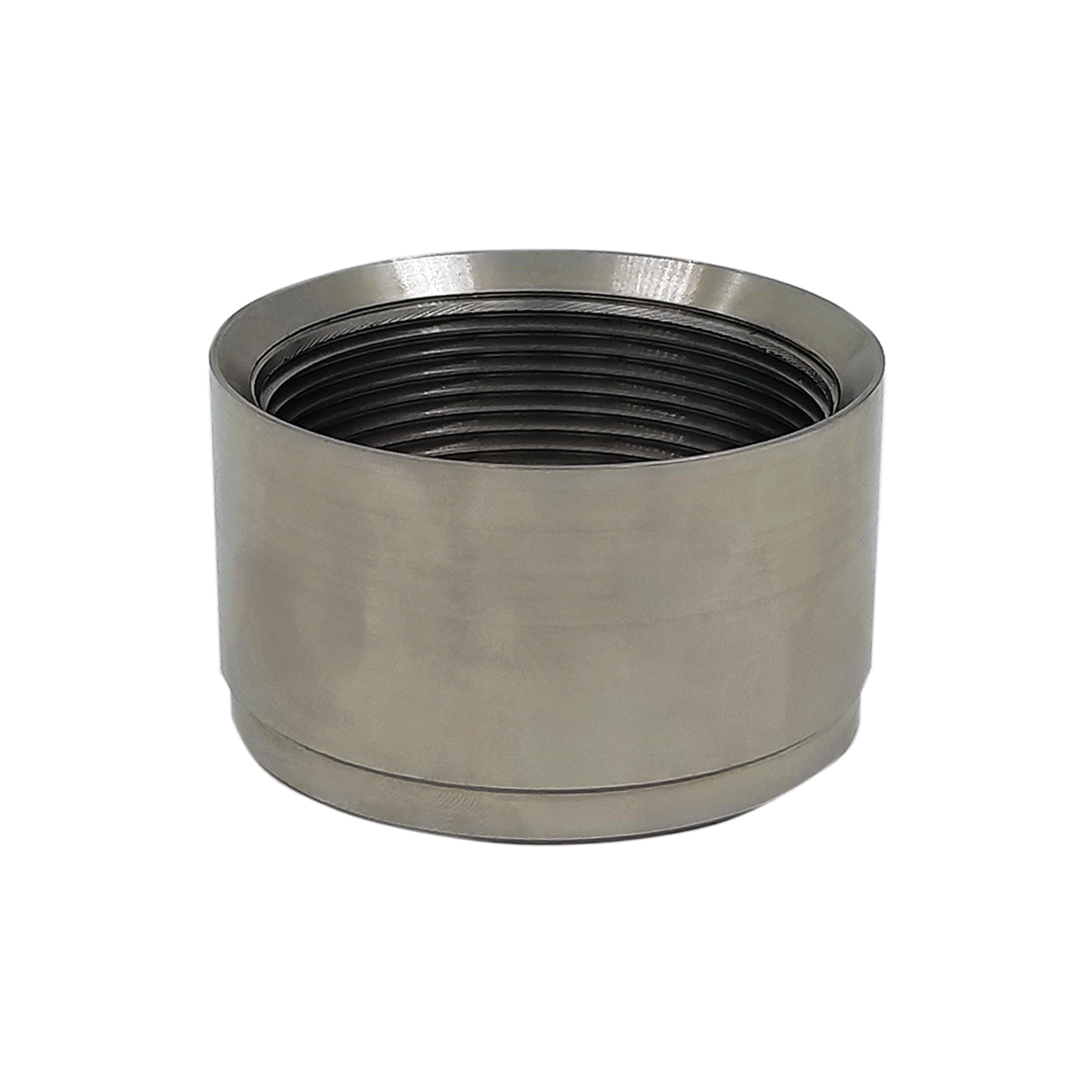

Бобышки предназначены для приваривания на трубопровод либо технологическое оборудование с целью обеспечить возможность монтажа измерительного оборудования.
Бобышки приварные исполнения Б.П.1 предназначены для монтажа датчиков ДС и КУ.
В комплекте к бобышкам Б.П.1 идёт уплотнительная прокладка из алюминиевого сплава АД1.
Бобышки приварные исполнения Б.П.7 предназначены для монтажа датчиков ПДУ-И (RS) и датчиков ПДУ-2Н (3Н).
В комплекте к бобышкам Б.П.7 идёт резиновое уплотнительное кольцо.
Дополнительные уплотнительные прокладки и кольца можно приобрести отдельно: уплотнительные прокладки и кольца.
Конструктивное исполнение
| С чем применяются | Конструктивное
исполнение |
Модель (обозначение при заказе) | M, мм | D, мм | D1, мм | d, мм | L, мм | l, мм | Материал |
| Б.П.1
Для датчиков ДС.П(ПВТ) (М20×1,5) |
 |
Б.П.1.20×1,5.L.1 |
М20×1,5 |
26 |
30 |
18 |
Популярные длины: 40, 60, 80, 100 мм. Диапазон заказа длин: от 25 до 100 мм с шагом 5 мм |
18 |
Сталь 20 |
| Б.П.1.20×1,5.L.2 |
18 |
Сталь AISI 304 |
|||||||
| Б.П.1
Для датчиков ДС.П(ПЗ;ПВТ) (G1/2) |
Б.П.1.G1/2.L.1 |
G1/2 |
26 |
30 |
18 |
18 |
Сталь 20 |
||
| Б.П.1.G1/2.L.2 |
18 |
Сталь AISI 304 |
|||||||
| Б.П.1
Для датчиков ДС.ПВТ (М27×1,5) |
Б.П.1.27×1,5.L.1 |
М27×1,5 |
36 |
39,5 |
25 |
Популярные длины: 40, 60, 80, 100 мм. Диапазон заказа длин: от 30 до 100 мм с шагом 5 мм |
25 |
Сталь 20 |
|
| Б.П.1.27×1,5.L.2 |
25 |
Сталь AISI 304 |
|||||||
| Б.П.1
Для датчиков КУ1411 и ДС.ПВТ.4 (G3/4) |
Б.П.1.G3/4.L.1 |
G3/4 |
36 |
39,5 |
25 |
25 |
Сталь 20 |
||
| Б.П.1.G3/4.L.2 |
25 |
Сталь AISI 304 |
|||||||
| Б.П.7
Для датчиков ПДУ-2Н (G1) и ДУ31 |
 |
Б.П.7.G1.L.2 | G1 | 39 | 43 | — | 25, 30, 35, 40 | 25 | Сталь AISI 304 |
| Б.П.7.G1.L.1 | Сталь 20 | ||||||||
| Б.П.7
Для датчиков ПДУ-И (RS) и ПДУ-3Н (G2) |
Б.П.7.G2.40.2 | G2 | 66 | 70 | 40 | 25 | Сталь AISI304 |
Модификации
Б.П.Х.Х.Х.Х
Документация
| Сертификаты | |||
| Отказное письмо на Бобышки приварные Б.П(У) | zip | 1 MB | |
Комплектация
- Бобышка
- Прокладка АД1 (только для Б.П.1)
- Резиновое уплотнительное кольцо (только для Б.П.7)
- Гриппер
- Паспорт
Цены
| цены указаны с НДС | ||
| Б.П.1.20Х1,5.80.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 80 мм из стали AISI304
|
1 549,40 ₽ | |
| Б.П.1.20Х1,5.30.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 30 мм из стали AISI304
|
908,90 ₽ | |
| Б.П.1.20Х1,5.35.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 35 мм из стали AISI304
|
908,90 ₽ | |
| Б.П.1.20Х1,5.55.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 55 мм из стали AISI304
|
1 299,30 ₽ | |
| Б.П.1.20Х1,5.40.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 40 мм из стали СТ20
|
524,60 ₽ | |
| Б.П.1.20Х1,5.70.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 70 мм из стали СТ20
|
1 073,60 ₽ | |
| Б.П.1.20Х1,5.100.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 100 мм из стали AISI304
|
1 769,00 ₽ | |
| Б.П.1.20Х1,5.55.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 55 мм из стали СТ20
|
725,90 ₽ | |
| Б.П.1.20Х1,5.40.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 40 мм из стали AISI304
|
927,20 ₽ | |
| Б.П.1.20Х1,5.90.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 90 мм из стали AISI304
|
1 769,00 ₽ | |
| Б.П.1.20Х1,5.60.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 60 мм из стали СТ20
|
561,20 ₽ | |
| Б.П.1.20Х1,5.50.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 50 мм из стали AISI304
|
1 299,30 ₽ | |
| Б.П.1.20Х1,5.65.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 65 мм из стали СТ20
|
1 073,60 ₽ | |
| Б.П.1.20Х1,5.85.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 85 мм из стали СТ20
|
1 299,30 ₽ | |
| Б.П.1.20Х1,5.45.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 45 мм из стали СТ20
|
725,90 ₽ | |
| Б.П.1.20Х1,5.25.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 25 мм из стали СТ20
|
549,00 ₽ | |
| Б.П.1.20Х1,5.70.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 70 мм из стали AISI304
|
1 549,40 ₽ | |
| Б.П.1.20Х1,5.25.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 25 мм из стали AISI304
|
908,90 ₽ | |
| Б.П.1.20Х1,5.50.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 50 мм из стали СТ20
|
725,90 ₽ | |
| Б.П.1.20Х1,5.35.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 35 мм из стали СТ20
|
658,80 ₽ | |
| Б.П.1.20Х1,5.65.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 65 мм из стали AISI304
|
1 549,40 ₽ | |
| Б.П.1.20Х1,5.30.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 30 мм из стали СТ20
|
658,80 ₽ | |
| Б.П.1.20Х1,5.60.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 60 мм из стали AISI304
|
1 299,30 ₽ | |
| Б.П.1.20Х1,5.90.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 90 мм из стали СТ20
|
1 299,30 ₽ | |
| Б.П.1.20Х1,5.100.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 100 мм из стали СТ20
|
1 299,30 ₽ | |
| Б.П.1.20Х1,5.80.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 80 мм из стали СТ20
|
1 427,40 ₽ | |
| Б.П.1.20Х1,5.45.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 45 мм из стали AISI304
|
1 299,30 ₽ | |
| Б.П.1.20Х1,5.75.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 20Х1,5 длиной 75 мм из стали СТ20
|
1 073,60 ₽ | |
| Б.П.1.G1/2.40.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 40 мм из стали AISI304
|
1 073,60 ₽ | |
| Б.П.1.G1/2.50.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 50 мм из стали СТ20
|
1 073,60 ₽ | |
| Б.П.1.G1/2.45.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 45 мм из стали AISI304
|
1 427,40 ₽ | |
| Б.П.1.G1/2.80.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 80 мм из стали СТ20
|
1 427,40 ₽ | |
| Б.П.1.G1/2.55.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 55 мм из стали СТ20
|
1 073,60 ₽ | |
| Б.П.1.G1/2.90.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 90 мм из стали СТ20
|
1 647,00 ₽ | |
| Б.П.1.G1/2.45.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 45 мм из стали СТ20
|
1 073,60 ₽ | |
| Б.П.1.G1/2.100.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 100 мм из стали СТ20
|
1 647,00 ₽ | |
| Б.П.1.G1/2.40.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 40 мм из стали СТ20
|
549,00 ₽ | |
| Б.П.1.G1/2.25.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 25 мм из стали AISI304
|
1 073,60 ₽ | |
| Б.П.1.G1/2.55.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 55 мм из стали AISI304
|
1 427,40 ₽ | |
| Б.П.1.G1/2.60.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 60 мм из стали СТ20
|
732,00 ₽ | |
| Б.П.1.G1/2.65.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 65 мм из стали AISI304
|
1 647,00 ₽ | |
| Б.П.1.G1/2.35.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 35 мм из стали AISI304
|
1 073,60 ₽ | |
| Б.П.1.G1/2.30.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 30 мм из стали AISI304
|
1 073,60 ₽ | |
| Б.П.1.G1/2.85.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 85 мм из стали СТ20
|
1 647,00 ₽ | |
| Б.П.1.G1/2.35.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 35 мм из стали СТ20
|
823,50 ₽ | |
| Б.П.1.G1/2.30.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 30 мм из стали СТ20
|
823,50 ₽ | |
| Б.П.1.G1/2.65.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 65 мм из стали СТ20
|
1 427,40 ₽ | |
| Б.П.1.G1/2.25.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 25 мм из стали СТ20
|
823,50 ₽ | |
| Б.П.1.G1/2.60.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 60 мм из стали AISI304
|
1 427,40 ₽ | |
| Б.П.1.G1/2.100.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 100 мм из стали AISI304
|
1 897,10 ₽ | |
| Б.П.1.G1/2.70.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 70 мм из стали AISI304
|
1 647,00 ₽ | |
| Б.П.1.G1/2.70.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 70 мм из стали СТ20
|
1 427,40 ₽ | |
| Б.П.1.G1/2.80.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 80 мм из стали AISI304
|
1 647,00 ₽ | |
| Б.П.1.G1/2.50.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G1/2 длиной 50 мм из стали AISI304
|
1 427,40 ₽ | |
| Б.П.1.27Х1,5.35.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 27Х1,5 длиной 35 мм из стали СТ20
|
725,90 ₽ | |
| Б.П.1.27Х1,5.50.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 27Х1,5 длиной 50 мм из стали AISI304
|
1 549,40 ₽ | |
| Б.П.1.27Х1,5.60.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 27Х1,5 длиной 60 мм из стали AISI304
|
1 549,40 ₽ | |
| Б.П.1.27Х1,5.85.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 27Х1,5 длиной 85 мм из стали AISI304
|
2 019,10 ₽ | |
| Б.П.1.27Х1,5.80.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 27Х1,5 длиной 80 мм из стали СТ20
|
1 299,30 ₽ | |
| Б.П.1.27Х1,5.40.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 27Х1,5 длиной 40 мм из стали СТ20
|
915,00 ₽ | |
| Б.П.1.27Х1,5.55.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 27Х1,5 длиной 55 мм из стали СТ20
|
1 073,60 ₽ | |
| Б.П.1.27Х1,5.30.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 27Х1,5 длиной 30 мм из стали СТ20
|
793,00 ₽ | |
| Б.П.1.27Х1,5.60.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 27Х1,5 длиной 60 мм из стали СТ20
|
1 073,60 ₽ | |
| Б.П.1.27Х1,5.30.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 27Х1,5 длиной 30 мм из стали AISI304
|
1 299,30 ₽ | |
| Б.П.1.27Х1,5.40.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 27Х1,5 длиной 40 мм из стали AISI304
|
1 299,30 ₽ | |
| Б.П.1.27Х1,5.55.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 27Х1,5 длиной 55 мм из стали AISI304
|
1 549,40 ₽ | |
| Б.П.1.27Х1,5.80.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 27Х1,5 длиной 80 мм из стали AISI304
|
1 769,00 ₽ | |
| Б.П.1.27Х1,5.50.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 27Х1,5 длиной 50 мм из стали СТ20
|
1 073,60 ₽ | |
| Б.П.1.27Х1,5.100.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой 27Х1,5 длиной 100 мм из стали СТ20
|
1 549,40 ₽ | |
| Б.П.1.G3/4.40.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G3/4 длиной 40 мм из стали AISI304
|
1 427,40 ₽ | |
| Б.П.1.G3/4.40.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G3/4 длиной 40 мм из стали СТ20
|
1 073,60 ₽ | |
| Б.П.1.G3/4.100.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G3/4 длиной 100 мм из стали СТ20
|
1 897,10 ₽ | |
| Б.П.1.G3/4.30.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G3/4 длиной 30 мм из стали AISI304
|
1 427,40 ₽ | |
| Б.П.1.G3/4.70.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G3/4 длиной 70 мм из стали AISI304
|
1 897,10 ₽ | |
| Б.П.1.G3/4.30.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G3/4 длиной 30 мм из стали СТ20
|
1 415,20 ₽ | |
| Б.П.1.G3/4.60.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G3/4 длиной 60 мм из стали СТ20
|
1 427,40 ₽ | |
| Б.П.1.G3/4.50.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G3/4 длиной 50 мм из стали СТ20
|
1 427,40 ₽ | |
| Б.П.1.G3/4.55.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G3/4 длиной 55 мм из стали СТ20
|
1 427,40 ₽ | |
| Б.П.1.G3/4.80.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G3/4 длиной 80 мм из стали AISI304
|
1 897,10 ₽ | |
| Б.П.1.G3/4.60.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G3/4 длиной 60 мм из стали AISI304
|
1 647,00 ₽ | |
| Б.П.1.G3/4.80.1
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G3/4 длиной 80 мм из стали СТ20
|
1 647,00 ₽ | |
| Б.П.1.G3/4.100.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G3/4 длиной 100 мм из стали AISI304
|
2 257,00 ₽ | |
| Б.П.1.G3/4.50.2
Бобышка прямая для датчиков и гильз с приварным штуцером с резьбой G3/4 длиной 50 мм из стали AISI304
|
1 647,00 ₽ | |
| Б.П.7.G1.35.2
Бобышка прямая для датчика ПДУ-2Н и ДУ31 с приварным штуцером резьбой G1 длиной 35 мм из стали AISI 304
|
1 464,00 ₽ | |
| Б.П.7.G2.40.2
Бобышка прямая для датчика ПДУ-И (RS) с приварным штуцером резьбой G2 длиной 40 мм из стали AISI 304
|
3 708,80 ₽ | |
| Б.П.7.G1.25.2
Бобышка прямая для датчика ПДУ-2Н и ДУ31 и ДУ31 с приварным штуцером резьбой G1 длиной 25 мм из стали AISI 304
|
1 464,00 ₽ | |
| Б.П.7.G1.30.2
Бобышка прямая для датчика ПДУ-2Н и ДУ31 с приварным штуцером резьбой G1 длиной 30 мм из стали AISI 304
|
1 464,00 ₽ | |
| Б.П.7.G1.40.2
Бобышка прямая для датчика ПДУ-2Н и ДУ31 с приварным штуцером резьбой G1 длиной 40 мм из стали AISI 304
|
1 464,00 ₽ | |
| Б.П.7.G1.25.1
Бобышка прямая для датчика ПДУ-2Н и ДУ31 с приварным штуцером резьбой G1 длиной 25 мм из стали СТ20
|
756,40 ₽ | |
| Б.П.7.G1.30.1
Бобышка прямая для датчика ПДУ-2Н и ДУ31 с приварным штуцером резьбой G1 длиной 30 мм из стали СТ20
|
1 012,60 ₽ | |
| Б.П.7.G1.35.1
Бобышка прямая для датчика ПДУ-2Н и ДУ31 с приварным штуцером резьбой G1 длиной 35 мм из стали СТ20
|
756,40 ₽ | |
| Б.П.7.G1.40.1
Бобышка прямая для датчика ПДУ-2Н и ДУ31 с приварным штуцером резьбой G1 длиной 40 мм из стали СТ20
|
805,20 ₽ | |
