Описание

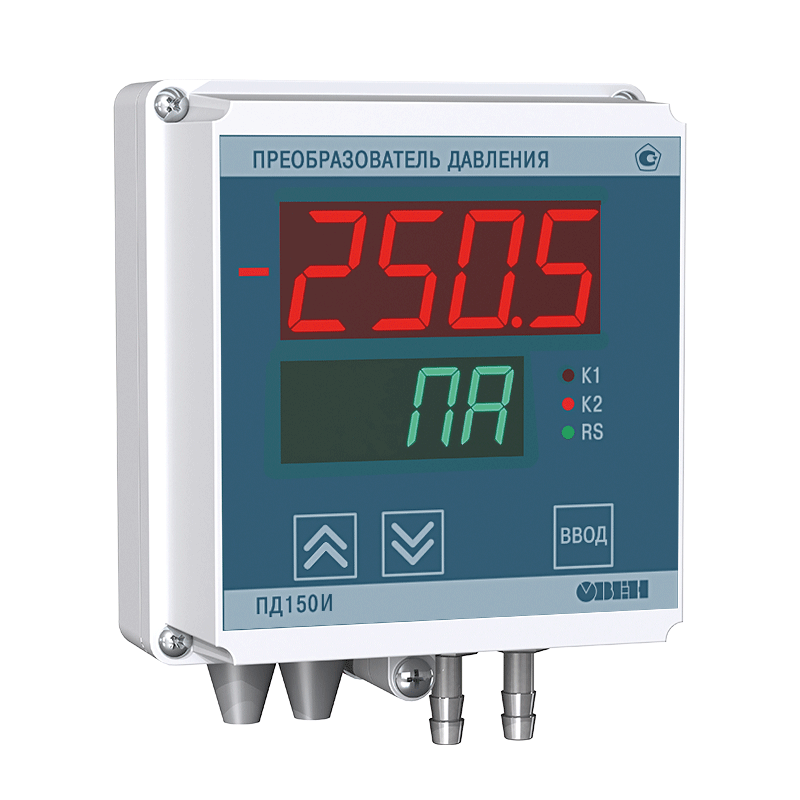

Управляющий тягонапоромер, тягомер, перепадомер ОВЕН ПД150И представляет собой преобразователь давления с двумя силовыми реле и масштабируемым выходным сигналом RS-485 Modbus RTU или 4…20 мА. Высокоточный сенсор с открытым кремниевым кристаллом позволяет измерять давление неагрессивных к кремнию газов, в том числе горючих (метан) и дымовых (топочных).
Преобразователь ПД150И применяется в аварийной и управляющей автоматике котельных, где обеспечивает контроль давления в контурах регулирования подачи горючего газа и воздуха, давления разряжения в топке, давления топочных газов в дымоходе.
В автоматизированных системах вентиляции ПД150И применяется для измерения и управления давлением и перепадом давления в системе, контроля загрязнения воздушных фильтров, обрыва приводных ремней вентиляторов, направления воздушного потока в коробе.
Также датчик ПД150И применяется в контроле наддува в «чистых» помещениях, в испытательных стендах и лабораторной технике.
Среда измерения
Неагрессивные газы, в том числе горючие и дымовые.
Отличительные особенности
- Универсальный источник питания 220 В / 24 В.
- Передача информацию напрямую в «облако» – выходной сигнал Modbus RTU по RS-485.
- Удобство эксплуатации – регулировка яркости индикации, удобное меню настройки.
- Бесплатная первичная поверка с занесением данных в ФГИС АРШИН.
- Удобство монтажа – два вида исполнения: щитовое Щ1 и настенное Н1.
Основные характеристики
- Верхний предел измерений – от 200 Па до 100 кПа.
- Тип измеряемого давления – избыточное (ДИ), дифференциальное (ДД), вакуумметрическое (ДВ), избыточно-вакуумметрическое (ДИВ).
- Класс точности – 0,25 %; 0,5 %; 1,0 %; 1,5 %; 2,5 %.
- Межповерочный интервал – 2 года.
Выбор модификации
| Модификация | Асессуары | Заказ | |||||
|---|---|---|---|---|---|---|---|
| ПД150И-ДВ1,0К-809-1,0-1-Р | Вакуумметрическое | 0.001 | 1 | 4…20 мА | Щитовой Щ1 |
17 690,00 ₽
|
|
| ПД150И-ДВ1,0К-809-1,0-1-Р-R | Вакуумметрическое | 0.001 | 1 | RS-485 Modbus | Щитовой Щ1 |
17 690,00 ₽
|
|
| ПД150И-ДВ1,0К-899-1,0-1-Р | Вакуумметрическое | 0.001 | 1 | 4…20 мА | Настенный Н1 |
17 690,00 ₽
|
|
| ПД150И-ДВ1,0К-899-1,0-1-Р-R | Вакуумметрическое | 0.001 | 1 | RS-485 Modbus | Настенный Н1 |
17 690,00 ₽
|
|
| ПД150И-ДВ1,6К-809-1,0-1-Р | Вакуумметрическое | 0.0016 | 1 | 4…20 мА | Щитовой Щ1 |
17 690,00 ₽
|
|
| ПД150И-ДВ1,6К-809-1,0-1-Р-R | Вакуумметрическое | 0.0016 | 1 | RS-485 Modbus | Щитовой Щ1 |
17 690,00 ₽
|
|
| ПД150И-ДВ1,6К-899-1,0-1-Р | Вакуумметрическое | 0.0016 | 1 | 4…20 мА | Настенный Н1 |
17 690,00 ₽
|
* Информация на странице продукта не является публичной офертой
Технические характеристики
| Характеристика | Значение |
| Питание | |
| Напряжение питания постоянного тока | 20 … 60 В (номинальное значение 24 В) |
| Напряжение питания переменного тока | 90… 264 В (номинальное значение 220 В) частота от 47 до 63 Гц |
| Потребляемая мощность | 8,0 ВА |
| Каналы измерения | |
| Диапазон измеряемого давления | от 0,25 до 100,0 кПа |
| Класс точности, не более | 0,25; 0,5; 1,0; 1,5; 2,5 % от ВПИ |
| Межповерочный интервал | 2 года |
| Перегрузочная способность | не менее 180 % от ВПИ |
| Предельное давление перегрузки | не менее 300 % от ВПИ |
| Период обновления результатов измерения, не более | 0,2 сек |
| Дискретные выходы | |
| Количество | 2 |
| Тип | электромагнитное реле |
| Электрическая прочность изоляции между выходными клеммами реле и остальными портами, не менее | 1500 В |
| Максимальное коммутируемое напряжение, не более: | |
| — для переменного тока | 250 В |
| — для постоянного тока | 30 В |
| Максимальное коммутируемый ток (cosφ=1), не более: | |
| — для напряжения переменного тока | 5 А |
| — для напряжения постоянного тока | 10 А |
| Диапазон задания уставок срабатывания дискретных выходов от ДИ | от 1 до 99 % |
| Гистерезис уставок от ДИ | от 0 до 50 % |
| Интерфейс RS-485 | |
| Скорость обмена | 2400, 4800, 9600, 14400, 19200, 28800, 38400, 57600, 115200 бит/сек |
| Протоколы связи | Modbus RTU, Modbus ASCII |
| Входное сопротивление | 12 кОм (стандартная нагрузка) |
| Тип используемого кабеля | экранированная витая пара |
| Длина линии связи, не более | 1200 м |
| Аналоговый выход | |
| Тип выходного сигнала | постоянный ток от 4 до 20 мА |
| Схема подключения | выход 4…20 мА питается по отдельной линии источником питания 24/220 В |
| Допустимый диапазон сопротивления нагрузки | От 0 до 650 Ом |
| Разрешающая способность, не более | 10 мкА |
| Конструктивное исполнение | |
| Тип присоединительного штуцера | штуцер «елочка» под гибкую трубку с внутренним диаметром 4-7 мм |
| Габаритные размеры | 105×137×65 мм |
| Масса прибора, не более | 0,4 кг |
| Степень защиты корпуса | IP54 |
| Надежность | |
| Средний срок службы, не менее | 12 лет |
| Гарантийный срок службы | 2 года со дня продажи |
Условия эксплуатации
- Закрытые взрывобезопасные помещения без агрессивных паров и газов.
- Температура окружающего воздуха: от — 20 до +70 °С.
- Верхний предел относительной влажности воздуха: 95 % при 35 °С и более низких температурах без конденсации влаги.
- Атмосферное давление – от 84 до 106,7 кПа.
Модификации
Модификации ПД150И-ДВ
Модификации ПД150И-ДД
Модификации ПД150И-ДИ
Модификации ПД150И-ДИВ
ПД150И-ХХ—Х—Х-1-Р—Х
Габаритные и установочные размеры
Исполнение в корпусе Н (настенное)
Исполнение в корпусе Щ1 (щитовое)
Чертежи, схемы, модели
Документация
| Документация | ||||
| Руководство по эксплуатации ПД150И | 2.86 MB | |||
| Руководство по эксплуатации (краткое) ПД150И | 1.45 MB | |||
| Руководство по эксплуатации (краткое) ПД150И-R | 1.09 MB | |||
| Сертификаты | ||||
| Декларация о соответствии на ПД150И | zip | 46.79 kB | ||
| Сертификат средств измерений ПД150И | Россия. 86595-22 |
272.17 kB | ||
| Описание типа СИ ПД150И | zip | 2.63 MB | ||
| Сертификат средств измерений ПД150И | Казахстан | zip | 414.35 kB | |
| Сертификат средств измерений ПД150И | Беларусь | zip | 427.93 kB | |
| ПО | ||||
| Конфигуратор ПД150 | Архивная версия | zip | 1.62 MB | |
Комплектность
- Преобразователь давления ПД150И
- Краткое руководство
- Паспорт и Гарантийный талон
- Комплект крепежных элементов согласно типа корпуса
