Описание
Оптимальное решение для измерения перепада давления в энергетике и промышленности

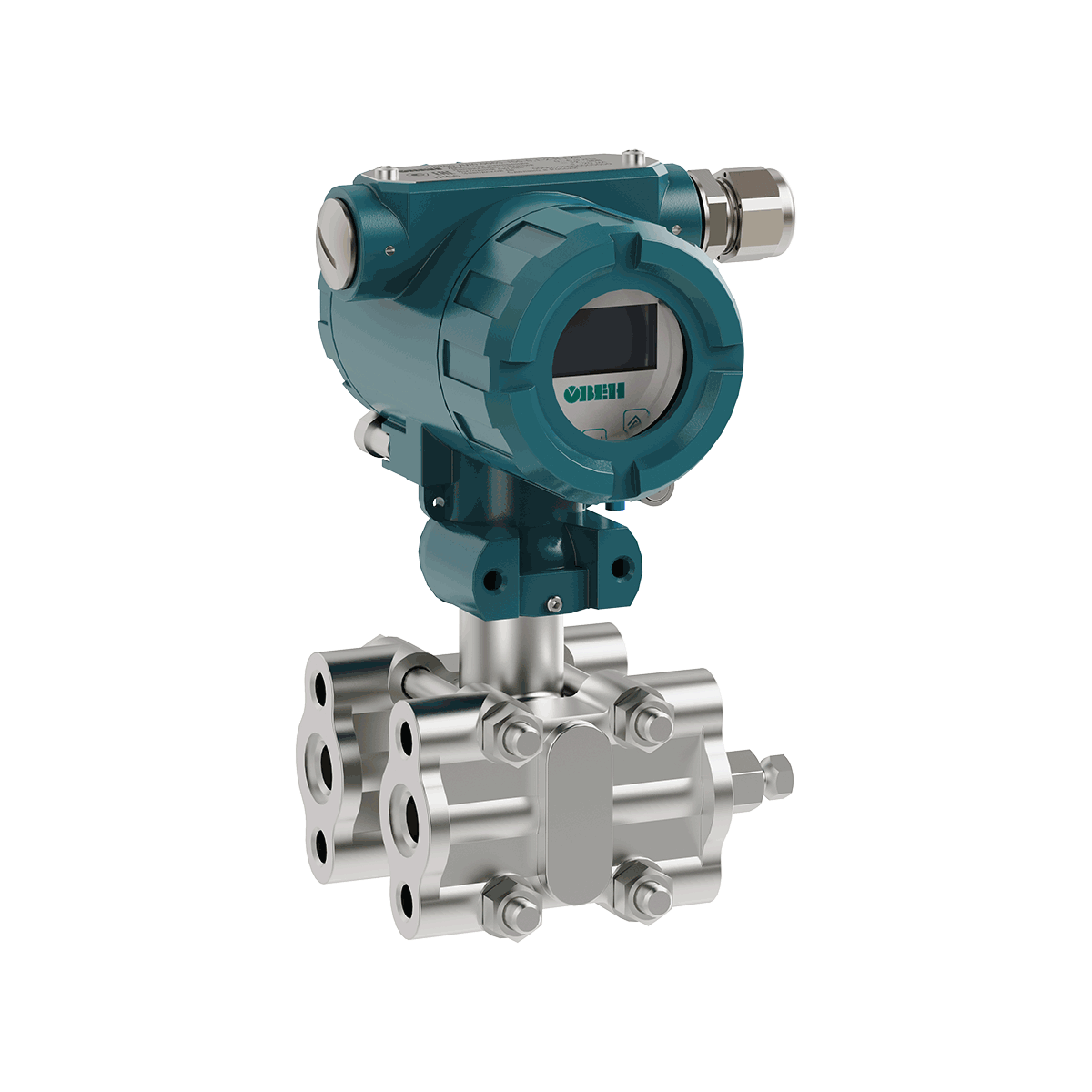

Датчик ОВЕН ПД100И-155-2 – это преобразователь перепада давления с тензорезистивным сенсором и выходным сигналом 4…20 мА. Предназначен для точного измерения разности давлений газов, пара, воды и неагрессивных растворов. Модель оснащена удобным графическим поворотным ЖК-дисплеем, помещенным в прочный алюминиевый корпус, устойчивый к внешним механическим воздействиям.
ПД100И-155-2 широко применяется на тепловых электростанциях, в газоснабжении, водоочистке и на малых и средних НПЗ. Идеально подходит для систем контроля промышленных вентиляторов, фильтров, насосов, а также для контроля давления в паровых котлах.
Преимущества
Прочный корпус и защита от внешних воздействий
Полевой алюминиевый корпус и дисплей с регулируемой подсветкой обеспечивают надежность считывания показаний в сложных условиях эксплуатации.
Удобная настройка и визуализация данных
Поворотный ЖК-дисплей с графической шкалой делает работу с устройством наглядной и удобной.
Гибкость в эксплуатации
Перенастройка диапазона измерений (до 1:5), настройка точки «нуля» и выбор единиц измерения без дополнительных приборов.
Стабильность показателей
Стабильное значение «нуля», высокая точность (до 0,25 %) и длительный межповерочный интервал (до 5 лет).
Подтвержденное качество
Внесен в Государственный реестр СИ, проходит бесплатную первичную поверку на заводе.
Технические характеристики
| Выходной сигнал | 4…20 мА, 2-проводная схема «токовая петля» |
| Основная приведенная погрешность | 0,25 или 0,5 % от ВПИ |
| Напряжение питания | 12…36 В постоянного тока, номинальное =24 В |
| Верхний предел измерения | от 0,004 МПа до 6,3 МПа |
| Предельно допускаемое рабочее избыточное давление, МПа | 16 МПа (для датчиков с ВПИ до 40 кПа) 25 МПа (для датчиков с ВПИ от 60 кПа до 250 кПа) 40 МПа (для датчиков с ВПИ от 400 кПа до 6,3 МПа) |
| Односторонняя перегрузка со стороны плюсовой камеры | 16 МПа (для всех пределов измерения) |
| Глубина перенастройки диапазона | До 1:5 |
| Сопротивление нагрузки | 0…1,0 кОм, в зависимости от напряжения питания |
| Потребляемая мощность, не более | 0,9 Вт |
| Ток аварии | 21,5 мА |
| Устойчивость к механическим воздействиям | группа исполнения V2 по ГОСТ Р 52931 |
| Время отклика (быстродействие) | не более 100 мс |
| Степень защиты корпуса | IP65 |
| Помехоустойчивость | класс B по ГОСТ 30804.6.2-2013 |
| Диапазон рабочих температур измеряемой среды | -40…+125 °С |
| Диапазон рабочих температур окружающего воздуха | -40…+80 °С |
| Атмосферное давление рабочее | 84,0…106,7 кПа |
| Среднее время наработки на отказ | не менее 50 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 5 лет / 4 года |
| Методика поверки | КУВФ.406230.100 МП1 |
| Масса преобразователей | 1,0 кг |
| Присоединение к процессу | Фланец c межосевым расстоянием – 54 мм и внутренней резьбой ¼ NPT. |
| Тип электрического соединителя | Винтовой клеммник и кабельный ввод М20×1,5 в полевой корпус |
