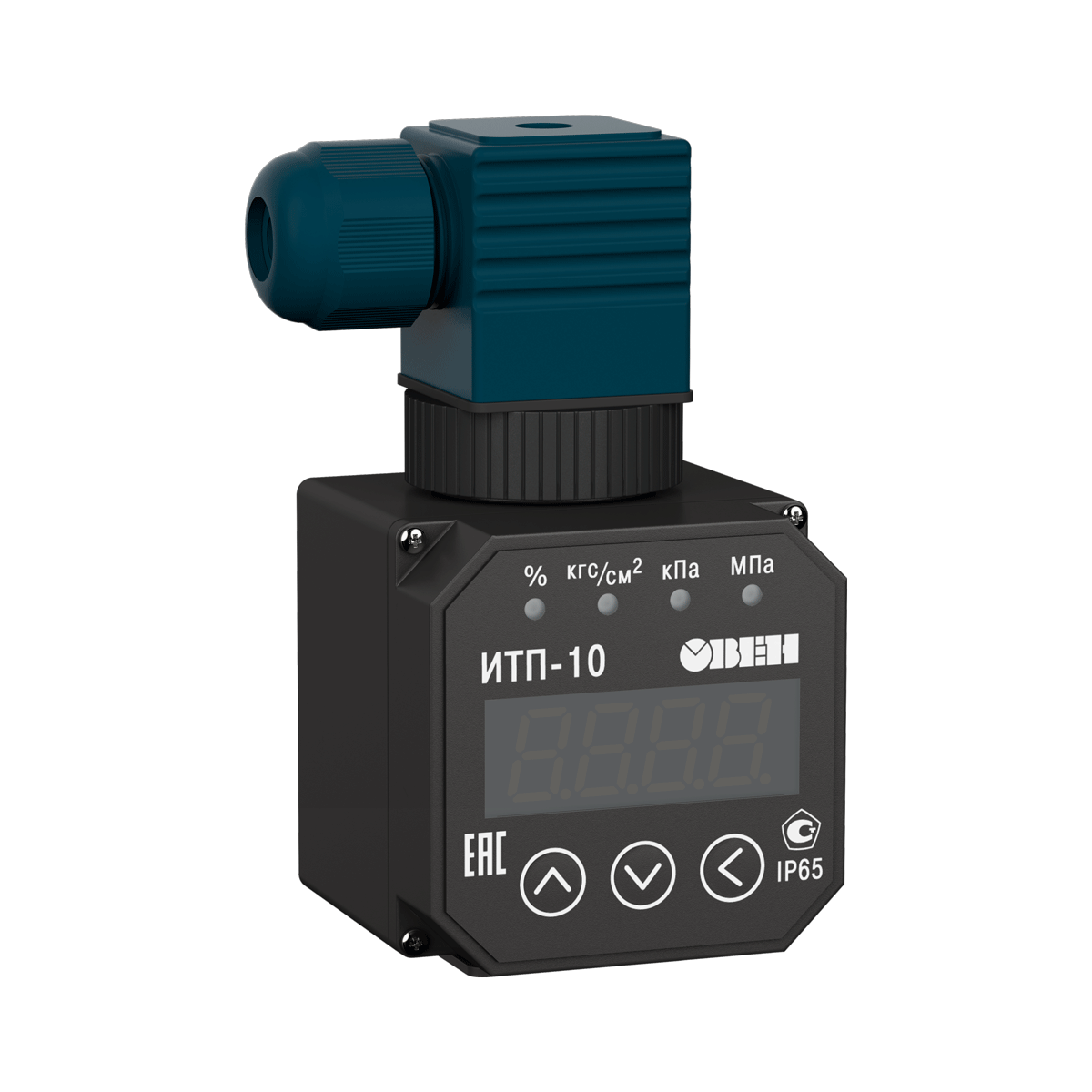

ИТП-10 индикатор-измеритель аналогового сигнала

Описание

Преобразователь аналоговых сигналов измерительный универсальный ИТП-10 предназначен для измерения и индикации физической величины (в частности давления), преобразованной в унифицированный сигнал постоянного тока 4…20 мА, в соответствии с ГОСТ 26.011.

Прибор предназначен для использования в качестве местного индикатора в составе с преобразователями с выходным унифицированным двухпроводным сигналом 4…20 мА, снабженными сигнальным разъемом стандарта DIN 43650.

Отличительные особенности

  • Выбор размерности индицируемого параметра.
  • Установка зависимости измеряемой величины от входного сигнала: линейную или корнеизвлекающую.
  • Функция демпфирования колебаний входного сигнала.
  • Пароль для предотвращения несанкционированного доступа к настройкам изделия.

Основные характеристики

  • Диапазон преобразования входного сигнала – от 3,7 до 22 мА.
  • Пределы основной приведенной погрешности: ±0,2 %.
  • Степень защиты корпуса – IP65.

Технические характеристики

Наименование Значение
Питание



 Двухпроводная токовая петля 4…20 мА

(падение напряжения не более 6 В)
Диапазон преобразования входного сигнала, мА от 3,7 до 22
Диапазон входного сигнала, обеспечивающий нормальное функционирование изделия, мА от 3,2 до 25
Пределы основной приведенной погрешности, % +0,2
Время установления показаний (после подачи питания), с, не более 10
Время установления рабочего режима (после подачи питания), мин, не более 15
Степень защиты корпуса IP65
Габаритные размеры прибора, мм (51×54×77)±1
Масса прибора, кг, не более 0,1
Средний срок службы, лет 8

Условия эксплуатации

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения V3 по ГОСТ 12997-84.

По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения С4 по ГОСТ 12997-84.

При этом прибор эксплуатируется при следующих условиях

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • Температура окружающего воздуха от минус 40 до +80 оС;
  • Верхний предел относительной влажности воздуха – не более 80 % при +35 оС  и более низких температурах без конденсации влаги;
  • Атмосферное давление от 84 до 106,7 кПа.

Схема подключения

Схема подключения преобразователя аналоговых сигналов ИТП-10

Чертежи, схемы, модели



Документация

Документация
Руководство по эксплуатации ИТП-10 pdf 347.31 kB
Сертификаты
Сертификат средств измерений ИТП-10 Казахстан zip 207.71 kB
Сертификат средств измерений ИТП-10 Беларусь zip 201.51 kB
Сертификат средств измерений ИТП-10 Россия.
42440-09		 zip 233.21 kB
Декларация о соответствии на ИТП-10 zip 309.95 kB

Цены

цены указаны с НДС
ИТП-10 6 710,00 ₽
