Описание
Защитные РТС-термисторы ОВЕН (серия ДРТС) предназначены для встроенной температурной защиты обмоток статора электродвигателей и трансформаторов от перегрева. Датчики устанавливаются непосредственно в обмотку и работают совместно с внешними устройствами защитного отключения. Сопротивление термистора резко возрастает при достижении температуры срабатывания, а устройство защиты отключает питание и предотвращает выход из строя ключевых блоков системы.
Основная область применения датчиков — построение систем защиты и автоматического управления электродвигателями: в жилищно-коммунальном хозяйстве, агропромышленном комплексе, на транспорте и в технологических процессах различных отраслей промышленности.
Выпускаются в трех модификациях:
- ДРТС с одним измерительным узлом

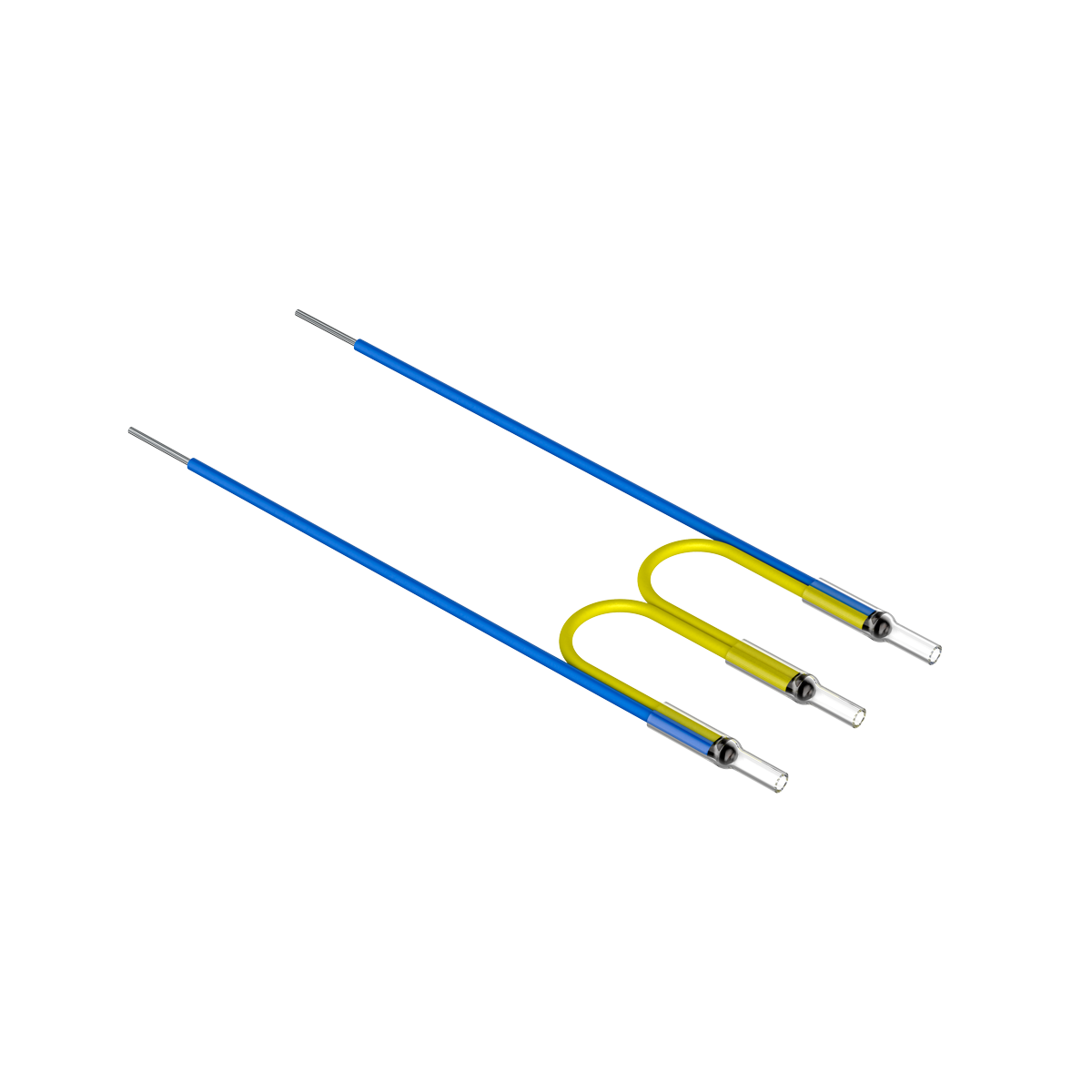

- 3ДРТС с тремя последовательно соединенными узлами
- 6ДРТС с шестью последовательно соединенными узлами
Конструкция бескорпусная, в защитной изоляции, что обеспечивает компактность и удобство интеграции.
Принцип работы датчика основан на свойстве PTC-термистора (терморезистора с положительным температурным коэффициентом) резко увеличивать сопротивление при достижении классификационной температуры.
Преимущества
Удобный монтаж
Датчики имеют длину кабельного вывода 500 мм и предназначены для встраивания в обмотки трансформаторов и электродвигателей
Гарантия качества
Средний срок службы датчиков – не менее 6 лет. Произведено в России, гарантия – 2 года.
Быстрая реакция
Показатель термической реакции не более 10 с, постоянная времени в режиме нагрева не более 5 с, что позволяет оперативно реагировать на перегрев.
Универсальность
Широкий диапазон классификационных температур (от 90 до 160 °С) делает их универсальными для различных применений. Цветовая маркировка выводов упрощает идентификацию уставки температуры.
Технические характеристики
| Наименование характеристики | Значение | ||
| ДРТС | 3ДРТС | 6ДРТС | |
| Температура уставки | 90, 100, 110, 120, 130, 140, 150, 160 °С | ||
| Длина кабельного вывода | 500 мм | ||
| Длина провода между измерительными узлами | — | 300 мм | |
| Относительная влажность | От 30 до 98 % без конденсации влаги | ||
| Атмосферное давление | От 84,0 до 106,7 кПа | ||
| Показатель термической реакции, не более | 10 с | ||
| Степень защиты | не ниже IP40 | ||
| Схема соединения | 2-проводная | ||
| Сопротивление изоляции при температуре (25±10) °С, при 100 В, не менее | 100 МОм | ||
| Сопротивление изоляции при температуре от +100 до +250 °С, при 100 В, не менее | 20 МОм | ||
| Средняя наработка на отказ, не менее | 50000 ч | ||
| Конструктивные особенности | Бескорпусной, в защитной изоляции | ||
| Тип подключения к линии связи | Провод с фторопластовой изоляцией | ||
| Средний срок службы, не менее | 6 лет | ||
Конструктивные исполнения
| Конструктивное исполнение /Модель | Температура уставки, ⁰С | Длина кабельного вывода, мм | Длина провода между измерительными узлами (ИУ), мм |
ДРТС |
90, 100, 110, 120, 130, 140, 150, 160 | 500 | – |
3ДРТС |
90, 100, 110, 120, 130, 140, 150, 160 | 500 | 300 |
6ДРТС |
90, 100, 110, 120, 130, 140, 150, 160 | 500 | 300 |
Цвета выводных проводов в зависимости от температуры уставки датчика
| Температура | 90 | 100 | 110 | 120 | 130 | 140 | 150 | 160 |
| Цвет вывода | зеленый | красный | коричневый | серый | голубой | белый | черный | голубой |
| Цвет вывода | зеленый | красный | коричневый | серый | голубой | голубой | черный | красный |
Модификации
Пример обозначения датчиков при заказе: 3ДРТС90-500/300.
Приведенное условное обозначение указывает, что изготовлению и поставке подлежит датчик температуры ДРТС с 3 измерительными узлами, температурой уставки 90 °С, длиной кабельного вывода 500 мм, длиной провода между измерительными узлами 300 мм.
Схемы подключения
Документация
| Документация | |||
| Руководство по эксплуатации ДРТС | 793.94 kB | ||
Комплектация
- Датчик температуры ДРТС
- Паспорт и гарантийный талон
Цены
| цены указаны с НДС | ||
| ДРТС100-500
Датчик для контроля температуры обмоток электродвигателей (защитный-термистор) с одним узлом измерения, температура уставки пороговая 100 0С, кабельный вывод 500 мм
|
1 281,00 ₽ | |
| 6ДРТС110-500/300
Датчик для контроля температуры обмоток электродвигателей (защитный-термистор) с шестью узлами измерения, температура уставки пороговая 110 0С, кабельный вывод 500 мм, расстояние между узлами измерения 300 мм
|
5 093,50 ₽ | |
| 3ДРТС130-500/300
Датчик для контроля температуры обмоток электродвигателей (защитный-термистор) с тремя узлами измерения, температура уставки пороговая 130 0С, кабельный вывод 500 мм, расстояние между узлами измерения 300 мм
|
2 952,40 ₽ | |
| 6ДРТС130-500/300
Датчик для контроля температуры обмоток электродвигателей (защитный-термистор) с шестью узлами измерения, температура уставки пороговая 130 0С, кабельный вывод 500 мм, расстояние между узлами измерения 300 мм
|
5 093,50 ₽ | |
| 3ДРТС160-500/300
Датчик для контроля температуры обмоток электродвигателей (защитный-термистор) с тремя узлами измерения, температура уставки пороговая 160 0С, кабельный вывод 500 мм, расстояние между узлами измерения 300 мм
|
2 952,40 ₽ | |
| 3ДРТС110-500/300
Датчик для контроля температуры обмоток электродвигателей (защитный-термистор) с тремя узлами измерения, температура уставки пороговая 110 0С, кабельный вывод 500 мм, расстояние между узлами измерения 300 мм
|
2 952,40 ₽ | |
| 3ДРТС100-500/300
Датчик для контроля температуры обмоток электродвигателей (защитный-термистор) с тремя узлами измерения, температура уставки пороговая 100 0С, кабельный вывод 500 мм, расстояние между узлами измерения 300 мм
|
2 952,40 ₽ | |
| 6ДРТС100-500/300
Датчик для контроля температуры обмоток электродвигателей (защитный-термистор) с шестью узлами измерения, температура уставки пороговая 100 0С, кабельный вывод 500 мм, расстояние между узлами измерения 300 мм
|
5 093,50 ₽ | |
