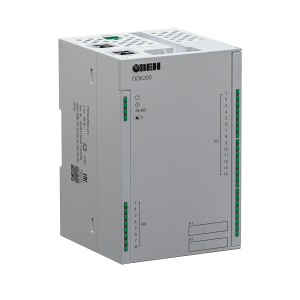

01416990635 ПЛК200 контроллер для малых и средних систем автоматизации

25,200.00

ПЛК200 контроллер для малых и средних систем автоматизации | 25200

Описание

ОВЕН ПЛК200 – новая линейка моноблочных контроллеров для малых и средних систем автоматизации со встроенными дискретными и аналоговыми входами/выходами (DI/DO/AI/AO). Контроллеры универсальны благодаря широкому спектру коммуникационных протоколов.

Программирование контроллера осуществляется в среде CODESYS V3.5 SP14 Patch 3. В рамках единого ПО пользователь разрабатывает управляющую логику, человеко-машинный интерфейс и настраивает обмен с другими устройствами.

В качестве модулей расширения входных и выходных сигналов рекомендуется к использованию линейка модулей ввода/вывода Мх210 с интерфейсом Ethernet.

Встроенные в контроллер два порта Ethernet и наличие межсетевого экрана позволяют применять его в качестве шлюза между промышленной сетью и сетью предприятия.

Области применения

ЖКХ: ИТП, ЦТП

Энергетика

Автоматизация зданий

Деревообрабатывающая
промышленность

Водоснабжение
и водоотведение

Машиностроение
и металлообработка

Особенности и преимущества

Высокая производительность

  • Процессор ARM® Cortex-A8 с частотой 800 МГц.
  • Большой объем памяти:
    • ROM 512 Мбайт (NAND).
    • RAM 256 Мбайт (DDR3).
    • RETAIN 64 Кбайт (MRAM).
  • Операционная система Linux с RT-патчем.
  • Поддержка быстрых входов/выходов до 95 кГц на выделенном PRU.

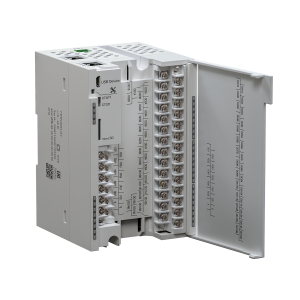

Эргономичный корпус

  • Крепление на DIN-рейку или на стену.
  • Съемные клеммники с невыпадающими винтами.
  • Удобная система укладки кабеля.
  • Тумблер Старт/Стоп и разъем для MicroSD-карты под крышкой.

Коммуникационные возможности

  • Ethernet дает ряд преимуществ:
    • высокая скорость опроса;
    • мультимастерность;
    • вариативная топология сети.
  • Поддержка протоколов Modbus RTU/ASCII/TCP, OPC UA (Server), MQTT, NTP.
  • Встроенный Firewall.
  • Поддержка Web-визуализации CODESYS.
  • Web-интерфейс для настройки и диагностики контроллера.
  • Простое подключение к OwenCloud.

Эксплуатация в тяжелых условиях

  • Расширенный диапазон питающего напряжения: =10…48 В.
  • Расширенный диапазон температуры окружающей среды: -40…+55 °С.

Схема применения

Схема применения

Сравнительная таблица ПЛК210 и ПЛК200

Параметр ПЛК210 ПЛК200
Интерфейсы связи

4 × Ethernet 10/100 Мбит/c (RJ45)

2 × RS-485

1×RS-232

USB Device

2 × Ethernet 10/100 Мбит/c (RJ45)

1 × RS-485

USB Device

Подключаемые накопители

SD

USB Host

SD
Элементы управления

Тумблер СТАРТ / СТОП

Сервисная кнопка

Кнопка СБРОС

Тумблер СТАРТ / СТОП

Сервисная кнопка

Количество портов питания 2 (основной и резервный) 1
Поддержка STP / RSTP Есть Нет
Габаритные размеры (Ш×В×Г) (105×124×83) ±1 мм (82×124×83) ±1 мм

Функциональные схемы

Функциональная схема ОВЕН ПЛК200-01-CS

Функциональная схема ОВЕН ПЛК200-02-CS

Функциональная схема ОВЕН ПЛК200-03-CS

Функциональная схема ОВЕН ПЛК200-04-CS

Технические характеристики
