Штуцер передвижной ШП для регулирования глубины погружения датчика температуры

Описание

Штуцер передвижной предназначен для установки на месте эксплуатации, а также для регулирования глубины погружения термоэлектрических преобразователей и термопреобразователей сопротивления в зоне измерения температуры.

Технические характеристики

  • Многоразовое использование.
  • Материал уплотнения – фторопласт-4.
  • Материал штуцера: нержавейка AISI 304.
  • Максимальная рабочая температура: +260 °С.
  • Максимальное рабочее давление 1,0 МПа.

Чертёж передвижного штуцера

Чертеж подвижного штуцера

Конструктивное исполнение штуцеров

Исполнение L1, mm L2, mm M d, mm S1 S2
ШП G1/2.5 43 14,5 G1/2 5,3 27 17
ШП G1/2.6 43 14,5 G1/2 6,3 27 17
ШП G1/2.8 48 14,5 G1/2 8,5 S27 S22
ШП G1/2.10 48 14,5 G1/2 10,5 S27 S22
ШП М27х2.8 50 16,5 М27×2 8,5 S36 S22
ШП M27×2.10 50 16,5 М27×2 10,5 S36 S22
ШП М27×2.20 47 16,5 М27×2 21,5 S36 S22
ШП М20×1,5.3 42 14,5 М20×1,5 3,3 S27 S17
ШП М20×1,5.4,5 43 14,5 М20×1,5 4,8 S27 S17
ШП М20×1,5.5 43 14,5 М20×1,5 5,3 27 17
ШП М20×1,5.6 43 14,5 М20×1,5 6,3 27 17
ШП М20×1,5.8 48 14,5 М20×1,5 8,5 27 22
ШП M20×1,5.10 48 14,5 М20×1,5 10,5 S27 S22
ШП М16×1,5.3 40 12 М16×1,5 3,3 S22 S17
ШП М16×1,5.4,5 40 12 М16×1,5 4,8 S22 S17
ШП М12×1,5.3 41 12 М12×1,5 3,3 S22 S17
ШП М10×1.3 39 10 М10×1 3,3 S22 S17
ШП М10×1.4,5 39 10 М10×1 4,8 22 17
ШП М10×1,5.3 39 10 М10×1,5 3,3 S22 S17
ШП М10×1,5.4,5 39 10 М10×1,5 4,8 S22 S17
ШП М8×1.3 37 8 М8×1 3,3 22 17
ШП М8×1.4,5 37 8 М8×1 4,8 22 17

Модификации

Обозначение при заказе ШП

ШПХ.Х

Видео



Документация

Сертификаты
Отказное письмо на Штуцеры передвижные ШП zip 1.01 MB

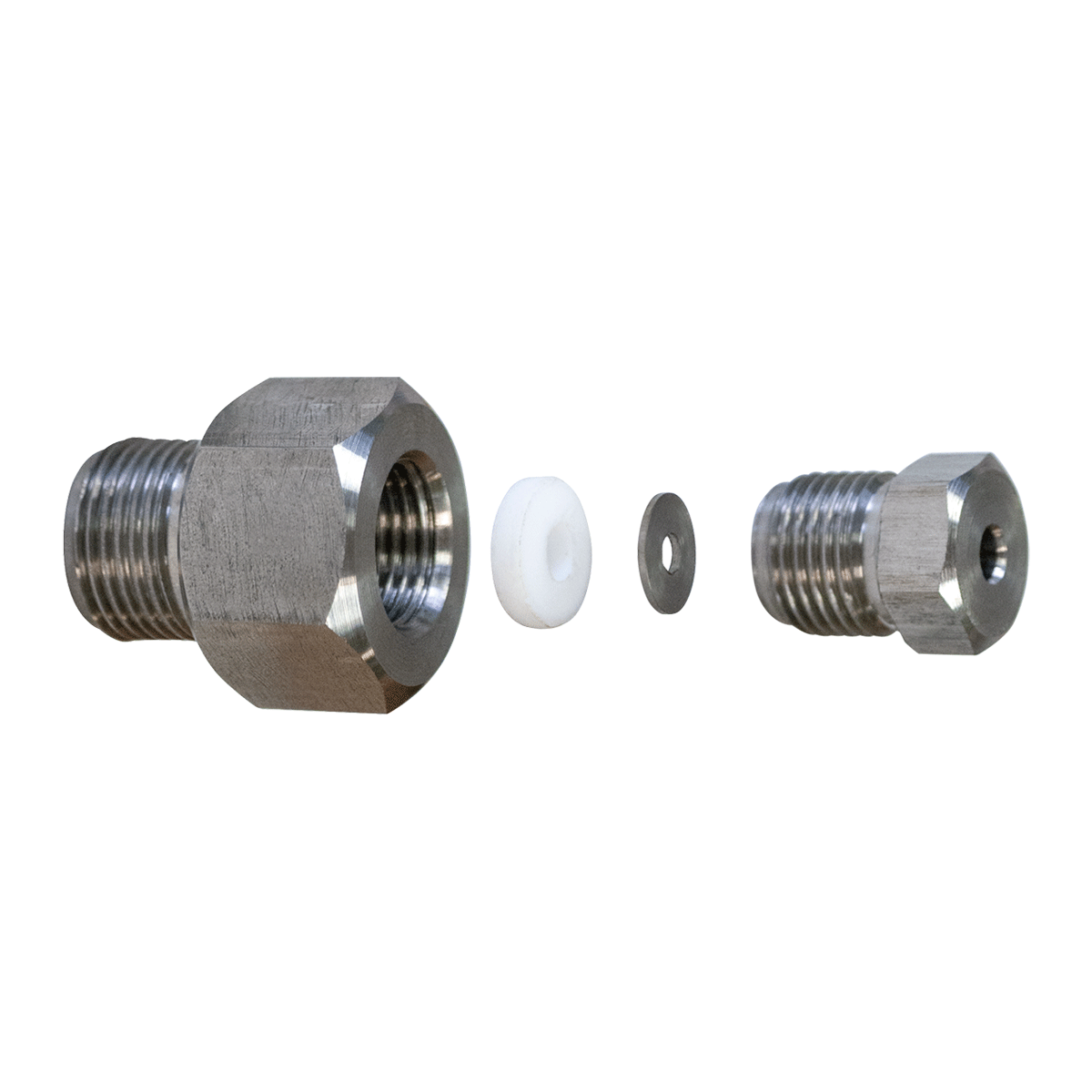

Комплектация

  • Штуцер к процессу
  • Штуцер уплотняющий
  • Шайба металлическая
  • Шайба фторопластовая
  • Паспорт
  • Гриппер

Цены

цены указаны с НДС
ШП М27Х2.8

Штуцер передвижной с фторопластовым уплотнением резьбой М27х2 на диаметр монтажной части датчика 8 мм
 2 061,80 ₽
заказать
ШП М27Х2.10

Штуцер передвижной с фторопластовым уплотнением резьбой М27х2 на диаметр монтажной части датчика 10 мм
 2 501,00 ₽
заказать
ШП М27Х2.20

Штуцер передвижной с фторопластовым уплотнением резьбой М27х2 на диаметр монтажной части датчика 20 мм
 3 294,00 ₽
заказать
ШП М20Х1,5.8

Штуцер передвижной с фторопластовым уплотнением резьбой М20х1,5 на диаметр монтажной части датчика 8 мм
 1 403,00 ₽
заказать
ШП М20Х1,5.10

Штуцер передвижной с фторопластовым уплотнением резьбой М20х1,5 на диаметр монтажной части датчика 10 мм
 1 403,00 ₽
заказать
ШП G1/2.8

Штуцер передвижной с фторопластовым уплотнением резьбой G1/2 на диаметр монтажной части датчика 8 мм
 1 403,00 ₽
заказать
ШП G1/2.10

Штуцер передвижной с фторопластовым уплотнением резьбой G1/2 на диаметр монтажной части датчика 10 мм
 1 647,00 ₽
заказать
ШП М20Х1,5.4,5

Штуцер передвижной с фторопластовым уплотнением резьбой М20х1,5 на диаметр монтажной части датчика 4,5 мм
 2 470,50 ₽
заказать
ШП М8Х1.4,5

Штуцер передвижной с фторопластовым уплотнением резьбой М8х1 на диаметр монтажной части датчика 4,5 мм
 2 470,50 ₽
заказать
ШП М12Х1,5.4,5

Штуцер передвижной с фторопластовым уплотнением резьбой М12х1,5 на диаметр монтажной части датчика 4,5 мм
 2 470,50 ₽
заказать
ШП М20Х1,5.3

Штуцер передвижной с фторопластовым уплотнением резьбой G1/2 на диаметр монтажной части датчика 3 мм
 2 488,80 ₽
заказать
ШП М10Х1.3

Штуцер передвижной с фторопластовым уплотнением резьбой М10х1 на диаметр монтажной части датчика 3 мм
 2 684,00 ₽
заказать
ШП М16Х1,5.3

Штуцер передвижной с фторопластовым уплотнением резьбой М16х1,5 на диаметр монтажной части датчика 3 мм
 2 470,50 ₽
заказать
ШП М8Х1.3

Штуцер передвижной с фторопластовым уплотнением резьбой М8х1 на диаметр монтажной части датчика 3 мм
 2 470,50 ₽
заказать
ШП М12Х1,5.3

Штуцер передвижной с фторопластовым уплотнением резьбой М12х1,5 на диаметр монтажной части датчика 3 мм
 2 867,00 ₽
заказать
ШП М10Х1,5.3

Штуцер передвижной с фторопластовым уплотнением резьбой М10х1,5 на диаметр монтажной части датчика 3 мм
 2 470,50 ₽
заказать
ШП М10Х1,5.4,5

Штуцер передвижной с фторопластовым уплотнением резьбой М10х1,5 на диаметр монтажной части датчика 4,5 мм
 2 470,50 ₽
заказать
ШП М10Х1.4,5

Штуцер передвижной с фторопластовым уплотнением резьбой М10х1 на диаметр монтажной части датчика 4,5 мм
 2 470,50 ₽
заказать
ШП М16Х1,5.4,5

Штуцер передвижной с фторопластовым уплотнением резьбой М16х1,5 на диаметр монтажной части датчика 4,5 мм
 2 470,50 ₽
заказать
ШП G1/2.6

Штуцер передвижной с фторопластовым уплотнением резьбой G1/2 на диаметр монтажной части датчика 6 мм
 3 379,40 ₽
заказать
ШП М20Х1,5.6

Штуцер передвижной с фторопластовым уплотнением резьбой М20х1,5 на диаметр монтажной части датчика 6 мм
 2 244,80 ₽
заказать
ШП М27Х2.4,5

Штуцер передвижной с фторопластовым уплотнением резьбой М27х2 на диаметр монтажной части датчика 4,5 мм
 3 294,00 ₽
заказать
ШП М20Х1,5.5

Штуцер передвижной с фторопластовым уплотнением резьбой М20х1,5 на диаметр монтажной части датчика 5 мм
 2 013,00 ₽
заказать
ШП G1/2.5

Штуцер передвижной с фторопластовым уплотнением резьбой G1/2 на диаметр монтажной части датчика 5 мм
 1 647,00 ₽
заказать
