Описание

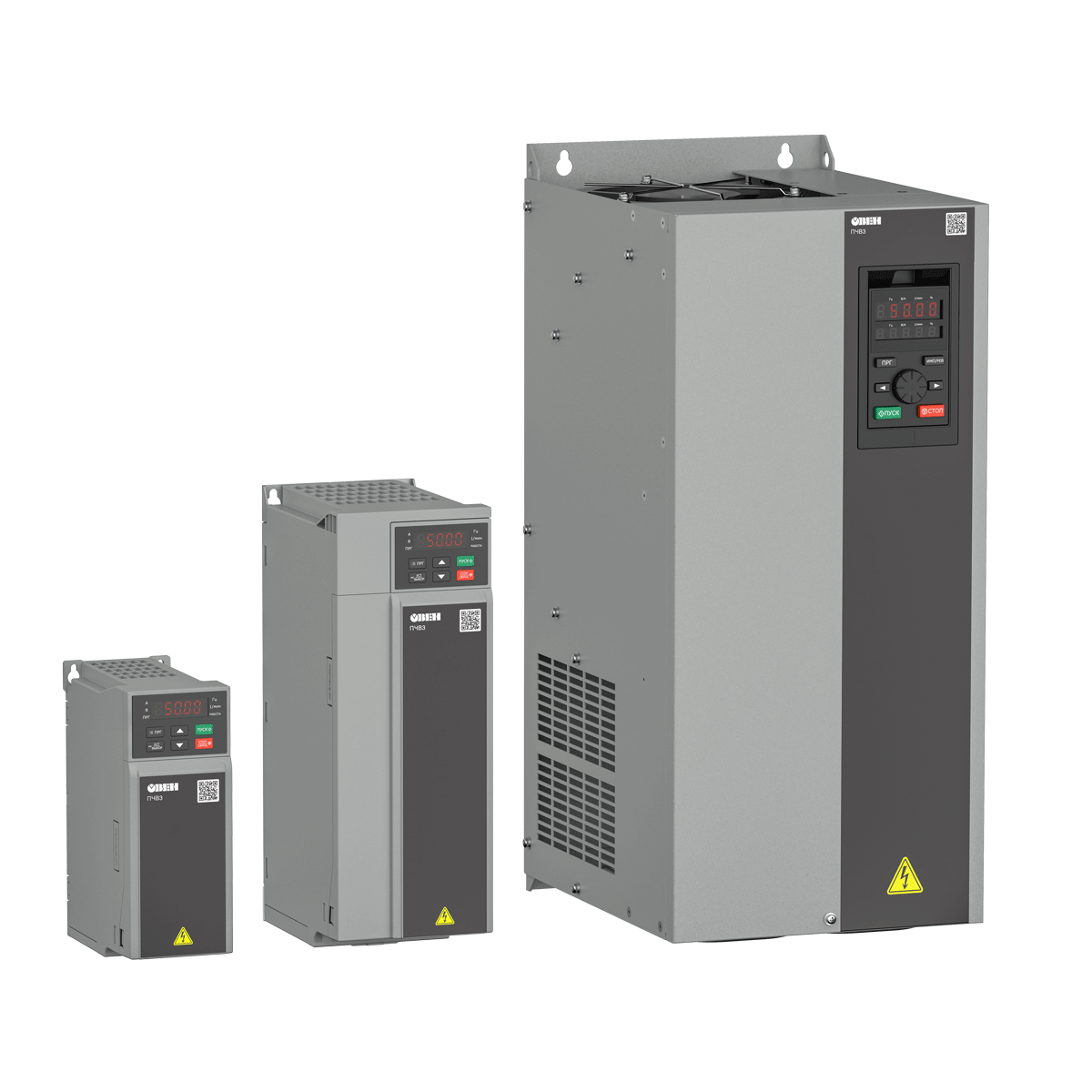

Преобразователь частоты для вентиляторов и насосов. Подходит для систем отопления, вентиляции, кондиционирования и насосов.
Помимо стандартного исполнения ПЧВ3 со степенью защиты корпуса IP20 новая линейка включает 27 модификаций частотных преобразователей в диапазоне мощностей от 0,75 до 450 кВт со степенью защиты корпуса IP54. Такие преобразователи частоты могут быть установлены в помещениях с повышенным пыле- и влагообразованием без использования шкафа управления, что значительно упрощает монтаж оборудования, не требует создания системы принудительной вентиляции и снижает общие затраты на систему автоматизации.
Основные особенности преобразователя
- Самые компактные ПЧ в своем классе.
- Расширенное климатическое исполнение до 50 °С.
- Монтаж «стенка к стенке» без зазоров.
- Встроенная лицевая панель оператора.
- Быстросъёмный вентилятор охлаждения.
- Повышенный гарантийный срок.
- Удобная интеграция в современные системы управления и диспетчеризации.
- Дополнительные платы расширения:
- для работы с энкодерами (5 В/12 В);
- для работы с резольверами;
- для работы по протоколу PROFIBUS;
- для работы по протоколу PROFINET;
- для работы по протоколу CANopen;
- для работы по протоколу EtherCAT;
- для работы по протоколу Modbus TCP;
- для расширения входов/выходов.
Основные функции преобразователя частоты
- Векторный датчиковый и бездатчиковый, а также скалярный режим управления двигателем
- Автоматическая адаптация двигателя без вращения.
- Автоматическая оптимизация энергопотребления.
- Компенсация нагрузки и скольжения.
- Возможность динамического торможения, в том числе с применением тормозных резисторов.
- Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
- Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
- Управление по различным интерфейсам – загрузка или настройка ПО, мониторинг состояния ПЧВ.
- Полная функциональная и аппаратная диагностика и защита работы преобразователя, а именно:
- Контроль напряжения сети/цепи АД.
- Перегрузка/перегрев ПЧВ/АД.
- Изоляция/пробой ПЧВ/АД.
- Защита от обрыва фазы питания/фазного провода двигателя;
Основные параметры
- Питание 3×380 В (0,75…450 кВт).
- Выходная частота до 299 Гц.
- Точность поддержания скорости до 0,5 % от фактической (SVC) до 0,01 % от фактической (VC).
- Режимы управления: скалярный (U/f), векторный (VC) и векторный бездатчиковый (SVC).
- Перегрузочная способность: 120 % – в течение 35 секунд, 140 % – в течение 9 секунд и 150 % – в течение 3 секунд.
Характеристики
| Параметр | Значение |
| Питающая сеть | 3×380 В (0,75…450 кВт) |
| Выходное напряжение | 3×380 В (0,75…450 кВт) |
| Выходная частота | 0…299 Гц |
| Режим управления | U/f
U/f с раздельным заданием напряжения и частоты Векторное управление без/с обратной связью |
| Перегрузочная способность | 120 % – в течение 35 секунд
140 % – в течение 6 секунд 150 % – в течение 3 секунд |
| Пусковой момент | Векторное управление без о/с: 150 % от 0,25 Гц
Векторное управление с о/с: 200 % от 0 Гц |
| Локальная панель оператора | Настройка, монитор параметров, отображение кода ошибки |
| Интерфейс | RS-485 Опционально: Ethernet, CAN |
| Протокол | Modbus RTU Опционально: Modbus TCP, EtherCAT, CANopen, PROFINET, PROFIBUS |
| Цифровые входы | 5 (сух. контакт ) |
| Аналоговые входы | 2 (0/4…20 мА и 0…10 В) |
| Цифровые выходы | 1 релейный (~240 В, 3 А в AC и ~30 В, 5 А в DC);
1 транзисторных (=24 В, 50 мА) |
| Аналоговые выходы | 1 (0…10В, 0/4…20 мА) |
| Встроенные регуляторы | ПИД-регулятор
Встроенный ПЛК (программный автомат) |
| Класс защиты корпуса | IP20 / IP54 |
| Диапазон рабочих температур | -10…+50 ºС – при влажности < 90 %, при температуре выше 40 ºС – снижение выходных характеристик |
| Температура при хранении и транспортировке | -30…+60 °C |
| Длина моторного кабеля (без внешнего дросселя) | <100 м |
Таблица номинальных значений выходных токов
| Модификация | Источник питания | Номинальный
выходной ток, А |
Мощность используемого
электродвигателя, кВт |
| ПЧВ3-К75-В [М01], ПЧВ3-К75-В-54 [М01] | 3 фазы ~380 В | 3,0 | 0,75 |
| ПЧВ3-1К5-В [М01], ПЧВ3-1К5-В-54 [М01] | 4,0 | 1,5 | |
| ПЧВ3-2К2-В [М01], ПЧВ3-2К2-В-54 [М01] | 6,0 | 2,2 | |
| ПЧВ3-5К5-В [М01], ПЧВ3-5К5-В-54 [М01] | 13,0 | 5,5 | |
| ПЧВ3-7К5-В [М01], ПЧВ3-7К5-В-54 [М01] | 17,0 | 7,5 | |
| ПЧВ3-11К-В [М01], ПЧВ3-11К-В-54 [М01] | 25,0 | 11,0 | |
| ПЧВ3-15К-В [М01], ПЧВ3-15К-В-54 [М01] | 32,5 | 15,0 | |
| ПЧВ3-18К-В [М01], ПЧВ3-18К-В-54 [М01] | 38,0 | 18,5 | |
| ПЧВ3-22К-В [М01], ПЧВ3-22К-В-54 [М01] | 45,0 | 22,0 | |
| ПЧВ3-30К-В [М01], ПЧВ3-30К-В-54 [М01] | 60,0 | 30,0 | |
| ПЧВ3-37К-В [М01], ПЧВ3-37К-В-54 [М01] | 75,0 | 37,0 | |
| ПЧВ3-45К-В [М01], ПЧВ3-45К-В-54 [М01] | 90,0 | 45,0 | |
| ПЧВ3-55К-В [М01], ПЧВ3-55К-В-54 [М01] | 110,0 | 55,0 | |
| ПЧВ3-75К-В [М01], ПЧВ3-75К-В-54 [М01] | 150,0 | 75,0 | |
| ПЧВ3-90К-В [М01], ПЧВ3-90К-В-54 [М01] | 180,0 | 90,0 | |
| ПЧВ3-110К-В [М01], ПЧВ3-110К-В-54 [М01] | 210,0 | 110,0 | |
| ПЧВ3-132К-В [М01], ПЧВ3-132К-В-54 [М01] | 250,0 | 132,0 | |
| ПЧВ3-160К-В [М01], ПЧВ3-160К-В-54 [М01] | 310,0 | 160,0 | |
| ПЧВ3-185К-В [М01], ПЧВ3-185К-В-54 [М01] | 340,0 | 185,0 | |
| ПЧВ3-200К-В [М01], ПЧВ3-200К-В-54 [М01] | 380,0 | 200,0 | |
| ПЧВ3-220К-В [М01], ПЧВ3-220К-В-54 [М01] | 415,0 | 220,0 | |
| ПЧВ3-250К-В [М01], ПЧВ3-250К-В-54 [М01] | 470,0 | 250,0 | |
| ПЧВ3-280К-В [М01], ПЧВ3-280К-В-54 [М01] | 510,0 | 280,0 | |
| ПЧВ3-315К-В [М01], ПЧВ3-315К-В-54 [М01] | 600,0 | 315,0 | |
| ПЧВ3-355К-В [М01], ПЧВ3-355К-В-54 [М01] | 670,0 | 355,0 | |
| ПЧВ3-400К-В [М01], ПЧВ3-400К-В-54 [М01] | 750,0 | 400,0 | |
| ПЧВ3-450К-В [М01], ПЧВ3-450К-В-54 [М01] | 810,0 | 450,0 |
Габаритные и присоединительные размеры
| Модификация | Габарит корпуса | Габаритные размеры, мм | Вес ПЧ |
| Степень защиты IP20 | |||
| ПЧВ3-К75-В [М01] | Типоразмер 1 | 76 × 200 × 155 | 1,3 |
| ПЧВ3-1К5-В [М01] | |||
| ПЧВ3-2К2-В [М01] | |||
| ПЧВ3-5К5-В [М01] | Типоразмер 2 | 100 × 242 × 155 | 1,9 |
| ПЧВ3-7К5-В [М01] | |||
| ПЧВ3-11К-В [М01] | Типоразмер 3 | 116 × 320 × 175 | 3,5 |
| ПЧВ3-15К-В [М01] | |||
| ПЧВ3-18К-В [М01] | Типоразмер 4 | 142 × 383 × 225 | 5,9 |
| ПЧВ3-22К-В [М01] | |||
| ПЧВ3-30К-В [М01] | |||
| ПЧВ3-37К-В [М01] | Типоразмер 5 | 172 × 433,5 × 225 | 10,7 |
| ПЧВ3-45К-В [М01] | |||
| ПЧВ3-55К-В [М01] | Типоразмер 6 | 240 × 560 × 310 | 25 |
| ПЧВ3-75К-В [М01] | |||
| ПЧВ3-90К-В [М01] | |||
| ПЧВ3-110К-В [М01] | Типоразмер 7 | 270 × 638 × 350 | 35 |
| ПЧВ3-132К-В [М01] | |||
| ПЧВ3-160К-В [М01] | Типоразмер 8 | 350 × 738 × 405 | 63,8 |
| ПЧВ3-185К-В [М01] | 66,5 | ||
| ПЧВ3-200К-В [М01] | Типоразмер 9 | 360 × 940 × 480 | 97 |
| ПЧВ3-220К-В [М01] | |||
| ПЧВ3-250К-В [М01] | |||
| ПЧВ3-280К-В [М01] | Типоразмер 10 | 370 × 1140 × 545 | 126,5 |
| ПЧВ3-315К-В [М01] | |||
| ПЧВ3-355К-В [М01] | Типоразмер 11 | 400 × 1250 × 545 | 167 |
| ПЧВ3-400К-В [М01] | |||
| ПЧВ3-450К-В [М01] | |||
| Степень защиты IP54 | |||
| ПЧВ3-К75-В-54 [M01] | Типоразмер 12 | 200 × 473 × 228 | 5,7 |
| ПЧВ3-1K5-В-54 [M01] | 5,7 | ||
| ПЧВ3-2К2-В-54 [M01] | 5,7 | ||
| ПЧВ3-5К5-В-54 [M01] | 6,3 | ||
| ПЧВ3-7К5-В-54 [M01] | 6,3 | ||
| ПЧВ3-11К-В-54 [M01] | Типоразмер 13 | 218× 567 × 248 | 10 |
| ПЧВ3-15К-В-54 [M01] | |||
| ПЧВ3-18К-В-54 [M01] | Типоразмер 14 | 285 × 641 × 298 | 14,5 |
| ПЧВ3-22К-В-54 [M01] | 14,5 | ||
| ПЧВ3-30К-В-54 [M01] | 14,7 | ||
| ПЧВ3-37К-В-54 [M01] | Типоразмер 15 | 275 × 776 × 290 | 35 |
| ПЧВ3-45К-В-54 [M01] | |||
| ПЧВ3-55К-В-54 [M01] | Типоразмер 16 | 271 × 1208 × 386 | 43,1 |
| ПЧВ3-75К-В-54 [M01] | |||
| ПЧВ3-90К-В-54 [M01] | |||
| ПЧВ3-110К-В-54 [M01] | Типоразмер 17 | 301 × 1268 × 421 | 57,5 |
| ПЧВ3-132К-В-54 [M01] | |||
| ПЧВ3-160К-В-54 [M01] | Типоразмер 18 | 382 × 1508 × 480 | 98 |
| ПЧВ3-185К-В-54 [M01] | |||
| ПЧВ3-200К-В-54 [M01] | Типоразмер 19 | 402 × 1646 × 554 | 138 |
| ПЧВ3-220К-В-54 [M01] | |||
| ПЧВ3-250К-В-54 [M01] | |||
| ПЧВ3-280К-В-54 [M01] | Типоразмер 20 | 411 × 1843 × 620 | 167,7 |
| ПЧВ3-315К-В-54 [M01] | |||
| ПЧВ3-355К-В-54 [M01] | Типоразмер 21 | 434 × 1948 × 620 | 215 |
| ПЧВ3-400К-В-54 [M01] | |||
| ПЧВ3-450К-В-54 [M01] | |||
Типоразмер 1
Типоразмер 2
Типоразмер 3
Типоразмер 4
Типоразмер 5
Типоразмер 6
Типоразмер 7
Типоразмер 8
Типоразмер 9
Типоразмер 10
Типоразмер 11
Типоразмер 12
Типоразмер 13
Типоразмер 14
Типоразмер 15
Типоразмер 16
Типоразмер 17
Типоразмер 18
Типоразмер 19
Типоразмер 20
Типоразмер 21
Схема электрических соединений
![Схема электрических соединений ПЧВ3 [М01]](https://owen.ru/uploads/542/pchv3_shemapodkl.svg "Схема электрических соединений ПЧВ3 [М01]")
Модификации
![Модификации ПЧВ3 [М01]](https://owen.ru/uploads/549/pchv3_oboznachenie_pri_zakaze_n_1.svg "Модификации ПЧВ3 [М01]")
ПЧВ3-Х-В—Х
Аксессуары
| Наименование и назначение | Внешний вид |
| ЛПО1 [М01] Выносная локальная панель оператора для программирования и оперативного управления ПЧ |
![ЛПО1 [М01] выносная локальная панель оператора](https://owen.ru/uploads/344/pbc00010.png "ЛПО1 [М01] выносная локальная панель оператора") |
| ЛПО2 [М01] Выносная двухстрочная локальная панель оператора для программирования и оперативного управления ПЧ |
![ЛПО2 [М01] выносная двухстрочная локальная панель оператора](https://owen.ru/uploads/344/pbc00001.png "ЛПО2 [М01] выносная двухстрочная локальная панель оператора") |
| ЛПО3 [M01] Выносная графическая локальная панель оператора для программирования и оперативного управления ПЧ |
![ЛПО3 [M01] выносная графическая локальная панель оператора](https://owen.ru/uploads/418/lpo3_600.png "ЛПО3 [M01] выносная графическая локальная панель оператора") |
| ПИП1 Плата расширения с протоколом Profibus для подключения устройства с протоколом Profibus
Подключение в разъем А |
 |
| ПИП2 Плата расширения с протоколом Profinet для подключения устройства с протоколом Profinet
Подключение в разъем А |
 |
| ПВВ1 Плата дополнительных входов и выходов 1 аналоговый выход, 4 цифровых входа, 1 релейный выход, 1 цифровой выход, 1 вход датчика PT100/PT1000/KTY
Подключение в разъем А или В |
 |
| ПЭ1 Плата расширения для подключения энкодера 5 В
Подключение в разъем В |
 |
| ПЭ2 Плата расширения для подключения энкодера 12 В
Подключение в разъем В |
 |
| ПРЕ1 Плата для подключения резольвера
Подключение в разъем В |
 |
| ПИК1 Плата интерфейсная CANopen для подключения устройства по протоколу CANopen
Подключение в разъем А |
 |
| ПИЭ1 Плата интерфейсная EtherCat для подключения устройства по протоколу EtherCat
Подключение в разъем А |
 |
| ПИЭ2 Плата интерфейсная Modbus TCP/IP для подключения устройства по протоколу Modbus TCP/IP
Подключение в разъем А |
 |
| Держатель ЛПО2 и ЛПО3 для крепления ЛПО2 и ЛПО3 на дверце шкафа |
Выбор разъема для установки дополнительных плат
|
 |
Чертежи, схемы, модели
Видео
![Работа ПЧВ1 [М01] с универсальным конфигуратором ПЧВ](https://owen.ru/thumbs/456/vlcsnap-2023-11-23-12h03m18s173___460d9451-260x145-c.png)
Примеры программирования
| Название | Назначение | Скачать |
| Быстрый старт | Быстрый старт ПЧВ | Скачать |
| Плавный разгон и торможение АД | Конфигурация предназначена для реализации плавного разгона/торможения. Запуск/останов осуществляется при помощи кнопок на ЛПО, регулировка скорости при помощи встроенного потенциометра. | Скачать |
| Внешний потенциометр | Требуется регулирование скорости в диапазоне от fмин до fмакс с помощью внешнего потенциометра. Сигнал задания – напряжение в диапазоне от 0 до 10 В | Скачать |
| Цифровой потенциометр | Конфигурация предназначена для управления приводом с помощью цифровых входов без использования внешних или предустановленных заданий, без подключения внешнего потенциометра. Скорость изменяется в границах от fмин до fмакс. | Скачать |
| Многоскоростное управление | Данная конфигурация предназначена для переключения скорости преобразователя на заранее заданные значения частоты. Управление реализовано с помощью замыкания определенных дискретных входов для выхода двигателя на соответствующую частоту. Всего в данном режиме предусмотрено 15 скоростей. | Скачать |
| Работа со встроенным ПЛК | Конфигурация предназначена для реализации работы привода по алгоритму, заданному во встроенном ПЛК прибора. Процесс можно разбить на 15 этапов для каждого из которых задается:
|
Скачать |
| Поддержание заданного давления | Данная конфигурация предназначена для управления насосом в автоматическом режиме по сигналу от датчика давления с диапазоном измерения от 0 до 16 бар и выходом 4-20мА. Уставка для управления задается с помощью внешнего потенциометра. | Скачать |
| Спящий режим | Спящий режим используется с целью обеспечения программного останова ПЧВ в ситуациях, в которых экономически нецелесообразна постоянная работа привода и система может некоторые промежутки времени находиться в простое. Спящий режим позволяет сократить энергопотребление и не допускает превышение нормальных условий работы системы (слишком высокое давление, переохлаждение воды в охладительных колоннах, проблемы герметизации здания). Спящий режим также важен по той причине, что некоторые устройства не позволяют ПЧВ снизить скорость двигателя). Это может стать причиной раннего износа насосных систем, преждевременной выработке смазки в коробках передач или неравномерной работе вентиляторов). | Скачать |
| Поддержание температуры | Конфигурация предназначена для управления вентилятором по сигналам от датчика температуры с диапазоном измерения от 0 °С до 100°С с унифицированным выходом 4-20 мА. В рабочем режиме, для данного примера, уставка задается от внешнего потенциометра, подключенного на аналоговый вход AI1. | Скачать |
| Удаленное управление | Конфигурация предназначена для управления ПЧВ только по интерфейсу RS-485 (цифровые входы не используются). | Скачать |
| Работа с энкодером по импульсному входу | Конфигурация предназначена для управления АД с номинальной скоростью вращения. В качестве источника задания уставки используется клемма импульсная клемма Х5. | Скачать |
| Работа с энкодером, подключенным к плате расширения ПЭ1/ПЭ2 | Векторный режим управления с обратной связью по скорости с использованием энкодера и платы расширения ПЭ1/ПЭ2 позволяет сделать механическую характеристику асинхронного двигателя более жесткой. Конфигурация предназначена для управления АД с номинальной скоростью вращения. | Скачать |
| Работа с резольвером, подключенным к плате расширения ПРЕ1 | Резольвер в качестве обратной связи по скорости, подключенный к плате расширения ПРЕ1, позволяет выполнить на ПЧВ3 полноценный векторный режим управления и сделать механическую характеристику асинхронного двигателя более жесткой. | Скачать |
Документация и ПО
| Документация | ||||
| Руководство по эксплуатации ПЧВ3 [М01] | 40.92 MB | |||
| Руководство по эксплуатации (краткое) ПЧВ3 [М01] | 2.77 MB | |||
| Руководство пользователя ПИП1 | 4.47 MB | |||
| Руководство пользователя ПИП2 | 4.63 MB | |||
| Руководство пользователя ПЭ1 | 1.21 MB | |||
| Руководство пользователя ПЭ2 | 1.65 MB | |||
| Руководство пользователя ПРЕ1 | 2.21 MB | |||
| Руководство пользователя ПВВ1 | 2.13 MB | |||
| Руководство пользователя ПИК1 | 2.45 MB | |||
| Руководство пользователя ПИЭ1 | 8.14 MB | |||
| Руководство пользователя ПИЭ2 | 4.49 MB | |||
| Сертификаты | ||||
| Декларация о соответствии на ПЧВ3 [М01] | zip | 47.57 kB | ||
| Сертификат соответствия в области пожарной безопасности для ПЧВ3 [М01] | zip | 4.58 MB | ||
| ПО | ||||
| Универсальный конфигуратор ПЧВ | zip | 14.4 MB | ||
| Файл конфигурации Profinet для S-300 и S-400 | zip | 10.31 kB | ||
| Файл конфигурации Profinet для S-1200 и S-1500 | zip | 11.5 kB | ||
| Файл конфигурации CANopen | zip | 427.01 kB | ||
| Файлы конфигурации EtherCAT | zip | 204.82 kB | ||
| Файл конфигурации ПИП1 | Аксессуар для ПЧВ3 (файл настройки Profibus) | zip | 1.21 kB | |
Комплектация
- Преобразователь частоты
- Локальная панель оператора (встроенная)
- Краткое руководство (КР)
- Паспорт
- Гарантийный талон
Цены
| На заказ (цены указаны с НДС) | ||
| ПЧВ3-К75-В
Вход 3 фазы, выход 3 фазы, мощность 0,75 кВт, вых. ток. 3 А
|
27 023,00 ₽ | |
| ПЧВ3-1К5-В
Вход 3 фазы, выход 3 фазы, мощность 1,5 кВт, вых. ток. 4 А
|
32 513,00 ₽ | |
| ПЧВ3-2К2-В
Вход 3 фазы, выход 3 фазы, мощность 2,2 кВт, вых. ток. 6 А
|
37 027,00 ₽ | |
| ПЧВ3-5К5-В
Вход 3 фазы, выход 3 фазы, мощность 5,5 кВт, вых. ток. 13 А
|
51 179,00 ₽ | |
| ПЧВ3-7К5-В
Вход 3 фазы, выход 3 фазы, мощность 7,5 кВт, вых. ток. 17 А
|
57 828,00 ₽ | |
| ПЧВ3-11К-В
Вход 3 фазы, выход 3 фазы, мощность 11,0 кВт, вых. ток. 25 А
|
74 115,00 ₽ | |
| ПЧВ3-15К-В
Вход 3 фазы, выход 3 фазы, мощность 15,0 кВт, вых. ток. 32 А
|
84 912,00 ₽ | |
| ПЧВ3-18К-В
Вход 3 фазы, выход 3 фазы, мощность 18,0 кВт, вых. ток. 38 А
|
107 177,00 ₽ | |
| ПЧВ3-22К-В
Вход 3 фазы, выход 3 фазы, мощность 22,0 кВт, вых. ток. 45 А
|
125 782,00 ₽ | |
| ПЧВ3-30К-В
Вход 3 фазы, выход 3 фазы, мощность 30,0 кВт, вых. ток. 60 А
|
148 047,00 ₽ | |
| ПЧВ3-37К-В
Вход 3 фазы, выход 3 фазы, мощность 37,0 кВт, вых. ток. 75 А
|
182 207,00 ₽ | |
| ПЧВ3-45К-В
Вход 3 фазы, выход 3 фазы, мощность 45,0 кВт, вых. ток. 90 А
|
223 809,00 ₽ | |
| ПЧВ3-55К-В
Вход 3 фазы, выход 3 фазы, мощность 55,0 кВт, вых. ток. 110 А
|
269 071,00 ₽ | |
| ПЧВ3-75К-В
Вход 3 фазы, выход 3 фазы, мощность 75,0 кВт, вых. ток. 150 А
|
306 220,00 ₽ | |
| ПЧВ3-90К-В
Вход 3 фазы, выход 3 фазы, мощность 90,0 кВт, вых. ток. 180 А
|
354 593,00 ₽ | |
| ПЧВ3-110К-В
Вход 3 фазы, выход 3 фазы, мощность 110,0 кВт, вых. ток. 210 А
|
467 931,00 ₽ | |
| ПЧВ3-132К-В
Вход 3 фазы, выход 3 фазы, мощность 132,0 кВт, вых. ток. 250 А
|
569 435,00 ₽ | |
| ПЧВ3-160К-В
Вход 3 фазы, выход 3 фазы, мощность 160,0 кВт, вых. ток. 310 А
|
693 143,00 ₽ | |
| ПЧВ3-185К-В
Вход 3 фазы, выход 3 фазы, мощность 185,0 кВт, вых. ток. 340 А
|
754 204,00 ₽ | |
| ПЧВ3-200К-В
Вход 3 фазы, выход 3 фазы, мощность 200,0 кВт, вых. ток. 380 А
|
826 916,00 ₽ | |
| ПЧВ3-220К-В
Вход 3 фазы, выход 3 фазы, мощность 220,0 кВт, вых. ток. 415 А
|
939 400,00 ₽ | |
| ПЧВ3-250К-В
Вход 3 фазы, выход 3 фазы, мощность 250,0 кВт, вых. ток. 470 А
|
1 061 278,00 ₽ | |
| ПЧВ3-280К-В
Вход 3 фазы, выход 3 фазы, мощность 280,0 кВт, вых. ток. 510 А
|
1 173 884,00 ₽ | |
| ПЧВ3-315К-В
Вход 3 фазы, выход 3 фазы, мощность 315,0 кВт, вых. ток. 600 А
|
1 280 512,00 ₽ | |
| ПЧВ3-355К-В
Вход 3 фазы, выход 3 фазы, мощность 355,0 кВт, вых. ток. 670 А
|
1 508 530,00 ₽ | |
| ПЧВ3-400К-В
Вход 3 фазы, выход 3 фазы, мощность 400,0 кВт, вых. ток. 750 А
|
1 705 194,00 ₽ | |
| ПЧВ3-450К-В
Вход 3 фазы, выход 3 фазы, мощность 450,0 кВт, вых. ток. 810 А
|
2 148 664,00 ₽ | |
| ПЧВ3-К75-В-54 | 49 349,00 ₽ | |
| ПЧВ3-1К5-В-54 | 49 898,00 ₽ | |
| ПЧВ3-2К2-В-54 | 50 813,00 ₽ | |
| ПЧВ3-5К5-В-54 | 60 146,00 ₽ | |
| ПЧВ3-7К5-В-54 | 69 052,00 ₽ | |
| ПЧВ3-11К-В-54 | 87 535,00 ₽ | |
| ПЧВ3-15К-В-54 | 104 676,00 ₽ | |
| ПЧВ3-18К-В-54 | 141 825,00 ₽ | |
| ПЧВ3-22К-В-54 | 147 254,00 ₽ | |
| ПЧВ3-30К-В-54 | 172 508,00 ₽ | |
| ПЧВ3-37К-В-54 | 232 532,00 ₽ | |
| ПЧВ3-45К-В-54 | 237 046,00 ₽ | |
| ПЧВ3-55К-В-54 | 386 252,00 ₽ | |
| ПЧВ3-75К-В-54 | 411 750,00 ₽ | |
| ПЧВ3-90К-В-54 | 465 430,00 ₽ | |
| ПЧВ3-110К-В-54 | 518 195,00 ₽ | |
| ПЧВ3-132К-В-54 | 622 200,00 ₽ | |
| ПЧВ3-160К-В-54 | 750 300,00 ₽ | |
| ПЧВ3-185К-В-54 | 820 450,00 ₽ | |
| ПЧВ3-200К-В-54 | 1 110 200,00 ₽ | |
| ПЧВ3-220К-В-54 | 1 173 640,00 ₽ | |
| ПЧВ3-250К-В-54 | 1 253 550,00 ₽ | |
| ПЧВ3-280К-В-54 | 1 405 440,00 ₽ | |
| ПЧВ3-315К-В-54 | 1 508 530,00 ₽ | |
| ПЧВ3-355К-В-54 | 1 704 950,00 ₽ | |
| ПЧВ3-400К-В-54 | 1 936 750,00 ₽ | |
| ПЧВ3-450К-В-54 | 2 369 850,00 ₽ | |
Цены на сопутствующие товары (с НДС)
| ЛПО1
Локальная панель оператора
|
1 708,00 ₽ | |
| ЛПО2
Двухстрочная локальная панель оператора
|
2 806,00 ₽ | |
| ЛПО3
Графическая локальная панель оператора
|
11 346,00 ₽ | |
| ДЕРЖАТЕЛЬ ЛПО
Предназначен для крепления ЛПО2 и ЛПО3 на дверце шкафа
|
280,60 ₽ | |
| ПИП1
Плата позволяющая подключать устройства с протоколом Profibus
|
37 454,00 ₽ | |
| ПИП2
Плата, позволяющая подключать устройства с протоколом Profinet
|
42 822,00 ₽ | |
| ПВВ1
Панель с дополнительными входами и выходами
|
5 368,00 ₽ | |
| ПЭ1
Плата с входами для энкодера
|
10 248,00 ₽ | |
| ПЭ2
Плата с входами для энкодера 12В
|
12 627,00 ₽ | |
| ПРЕ1
Плата с входами для резольвера
|
18 788,00 ₽ | |
| ПИК1
Плата, позволяющая подключать устройства по протоколу CANopen
|
7 625,00 ₽ | |
| ПИЭ1
Плата, позволяющая подключать устройства по протоколу EtherCat
|
27 267,00 ₽ | |
| ПИЭ2
Плата, позволяющая подключать устройства по протоколу Modbus TCP/IP
|
20 069,00 ₽ |
