УТ1 двухканальный таймер реального времени

Технические характеристики

Диапазон напряжений питания переменного тока 90…245 В (номинальное 220 В)
Потребляемая мощность не более 6 ВА
Подключаемые датчики – коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);
– n-p-n–типа
Максимально допустимый ток нагрузки, коммутируемый контактами э/м реле 8 А при 220 В (cos  φ> 0,4)
Погрешность хода часов не более 1 мин/месяц
Срок службы встроенной литиевой батареи CR2032 (3 В; 220 мАч) не менее 3-х лет
Габаритные размеры и степень защиты корпуса:

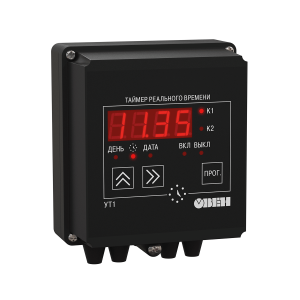

– настенный Н 130×105×65 мм, IP44
– щитовой Щ1 96×96×70 мм, IP54 со стороны передней панели

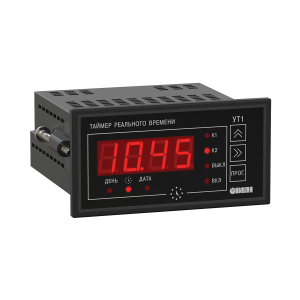

– щитовой Щ2 96×48×100 мм, IP54 со стороны передней панели

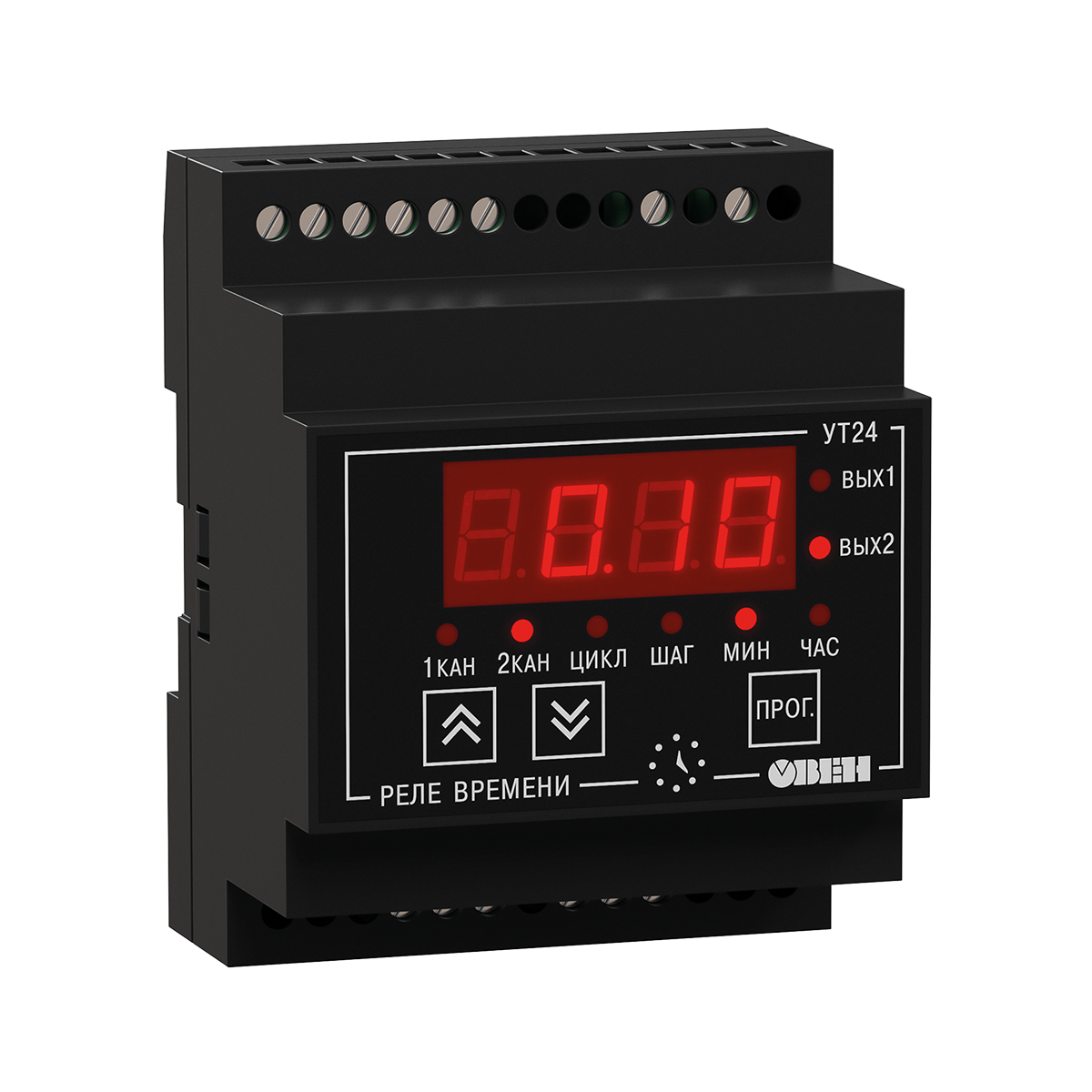

– DIN-реечный Д 90×72×58 мм, IP20 со стороны передней панели

Условия эксплуатации

Температура окружающего воздуха –20…+50 °С
Атмосферное давление 84…106,7 кПа
Относительная влажность воздуха (при 35 °С) 30…80 %

Функциональная схема прибора

Функциональная схема ОВЕН УТ1

Модификации

Обозначение при заказе ОВЕН УТ1

УТ1—Х

Элементы управления

Элементы управления ОВЕН УТ1

Показания индикаторов на лицевой панели

4 х разрядный цифровой индикатор В режиме РАБОТА отображает текущее время в часах и минутах.
Светодиоды «К1» и «К2» В режиме РАБОТА отображают состояние реле 1 и 2.
Светодиод «ВКЛ» В режиме ПРОГРАММИРОВАНИЕ засвечивается при установке времени включения выходных устройств.
Светодиод «ВЫКЛ» В режиме ПРОГРАММИРОВАНИЕ засвечивается при установке времени выключения выходных устройств.
Светодиоды «ДЕНЬ», Элементы управления УТ1, «ДАТА» Включаются в режиме ПРОГРАММИРОВАНИЕ, соответственно, при установке дня недели, времени и даты выполнения команды.

Функции кнопок

Элемент управления УТ1 При нажатии и удержании кнопки в режиме РАБОТА на индикатор выводятся календарное число и месяц года.
Элемент управления УТ1 При нажатии и удержании кнопки в режиме РАБОТА на индикатор выводится порядковый номер дня недели – 1 (понедельник), 2 (вторник) и т. д., а также две последние цифры года.

В режиме ПРОГРАММИРОВАНИЕ кнопкой циклически меняют содержимое выделенного разряда.
Элемент управления УТ1 Кнопка предназначена для входа в режим ПРОГРАММИРОВАНИЕ, выхода из него и перемещения по строкам программы.

Схемы подключения

Схемы подключения ОВЕН УТ1
Схема подключения прибора в DIN-реечном исполнении корпуса

Чертежи, схемы, модели



Документация

Документация
webРуководство по эксплуатации УТ1 pdf 4.93 MB
Руководство по эксплуатации (краткое) УТ1 pdf 1.55 MB
Сертификаты
Декларация о соответствии на УТ1 zip 47.25 kB

Проекты

Умная школа

Умная школа
Город: Москва

Используемая продукция ОВЕН:

+4

Система контроля доступа офисного центра

Система контроля доступа офисного центра
Город: Омск

Используемая продукция ОВЕН:

Автоматизация ванны длительной пастеризации молока

Автоматизация ванны длительной пастеризации молока
Город: Нижний Новгород

Используемая продукция ОВЕН:

+4

Автоматизация фермерского хозяйства «Сущево» Костромской области

Автоматизация фермерского хозяйства «Сущево» Костромской области
Город: Костромская обл.

Используемая продукция ОВЕН:

Шкаф автоматики промывки напорных фильтров

Шкаф автоматики промывки напорных фильтров
Город: Ярославль

Используемая продукция ОВЕН:

Блок контроля биореакторов

Блок контроля биореакторов
Город: Санкт-Петербург
Комплектность
  1. Прибор УТ1
  2. Комплект крепежных элементов (кроме УТ1 в корпусе на DIN-рейку)
  3. Паспорт и гарантийный талон.
  4. Руководство по эксплуатации.

Описание

Календарный таймер УТ1 предназначен для автоматического включения и выключения исполнительных механизмов в заданный момент времени.

Применяется для управления освещением в теплицах, инкубаторах, уличным освещением, а также в технологических процессах, где время включения и выключения оборудования связано с календарной датой или временем суток.

Прибор выпускается в корпусах 4-х типов: настенном Н, щитовых Щ1, Щ2 и на DIN-рейку.

Основные преимущества обновленного УТ1

Два независимых канала управления, двумя выходными реле До 70 пар команд в каждой программе
Улучшенные показатели по Электромагнитной совместимости Полное соответствие требованиям ГОСТ Р 51522 по электромагнитной совместимости для оборудования класса А (для промышленных зон) с критерием качества функционирования А. Теперь прибор устойчив к различным видам помех с сохранением работоспособности.
Расширенные показатели климатического исполнения Допустимый диапазон рабочих температур от – 20 до + 50 °С.
Автоматический перевод часов Реализована функция автоматического перевода часов на зимнее и летнее время.
Задание специальных режимов работы Выходные и праздничные дни.
Заменяет механические таймеры и реле времени В т.ч. суточные, недельные и годовые

Функциональные возможности

  • Автоматическое включение и выключение исполнительных механизмов по календарному времени.
  • Задание периодичности исполнения каждой команды: ежегодно, еженедельно или ежедневно.
  • Коррекция программы по восходу и заходу солнца в зависимости от географической широты местности (управление освещением, наружной рекламой и т.п.).
  • Подключение внешних устройств блокировки команд.
  • Индикация текущего времени и даты.
  • Программирование прибора кнопками на лицевой панели.
  • Энергонезависимая память для сохранения программы управления при отключении питания.
  • Защита параметров от несанкционированного доступа.
