Описание
Устройства переходные (переходники) предназначены для подсоединения преобразователей давления со стандартным штуцером М20х1,5 к технологическому оборудованию, имеющему нестандартные резьбовые порты.
Преимущества
- Возможность использовать стандартные преобразователи давления и импульсные линии
- Не влияют на точность измерений
- Являются съемными для очистки от засорения
Технические характеристики
| Рабочая среда | жидкость, пар, газ |
| Давление рабочей среды | до 40 МПа |
| Температура рабочей среды | –40…+350 °С |
| Предельные значения температур окружающего воздуха при эксплуатации | –40…+85°С |
| Присоединение к технологической линии | резьбовое соединение или сварка |
| Присоединение к преобразователю | резьбовое соединение М20×1,5 или фланцевый монтаж |
| Материал | нержавеющая сталь AISI 304 |
Габаритные размеры
| Модель | Размеры, мм | ||||
| L | L1 | D | d | ||
 |
УП-1 | 36 | 14 | G 1/2” | — |
| УП-2 | 34 | 12 | G 1/4” | — | |
| УП-3 | 36 | 14 | G 3/4” | — | |
| УП-4 | 34 | 12 | G 3/8” | — | |
| УП-7 | 34 | 12 | G 1/8” | — | |
 |
УП-5 | 37 | 12 | М12×1,5 | 5 |
| УП-6 | 35 | 10 | М10×1 | 3 | |
| УП-8 | 37 | 12 | М12×1 | 5 | |
 |
УП-9 | 47 | 22,5 | G 1/2” | — |
 |
УП-10 | — | — | — | — |
 |
УП-11 | 39 | 17 | М14×1,5 | 5 |
 |
УП-12 | — | — | — | — |
 |
УП-13 | 41 | 19 | М16×1,5 | 5 |
 |
УП-14 | — | — | М20×1,5 | — |
 |
УП-15 | — | — | NPT1/2 | — |
 |
УП-16 | NPT1/4 | |||
Модификации
УП-Х
Документация
| Сертификаты | |||
| Отказное письмо на Устройства переходные УП | zip | 1.02 MB | |
Цены
| цены указаны с НДС | ||
| УП-8
Устройство переходное с внутренней резьбой М20х1,5 и внешней М12х1
|
2 793,80 ₽ | |
| УП-1
Устройство переходное с внутренней резьбой М20х1,5 и внешней G1/2
|
976,00 ₽ | |
| УП-2
Устройство переходное с внутренней резьбой М20х1,5 и внешней G1/4
|
1 586,00 ₽ | |
| УП-9
Устройство переходное с внутренней резьбой М20х1,5 и внутренней G1/2
|
1 586,00 ₽ | |
| УП-12
Устройство переходное с внешней резьбой М20х1,5 для датчика ПД200-ДД
|
976,00 ₽ | |
| УП-3
Устройство переходное с внутренней резьбой М20х1,5 и внешней G3/4
|
2 074,00 ₽ | |
| УП-4
Устройство переходное с внутренней резьбой М20х1,5 и внешней G3/8
|
2 915,80 ₽ | |
| УП-11
Устройство переходное с внутренней резьбой М20х1,5 и внешней М14х1,5
|
2 074,00 ₽ | |
| УП-5
Устройство переходное с внутренней резьбой М20х1,5 и внешней М12х1,5
|
2 891,40 ₽ | |
| УП-6
Устройство переходное с внутренней резьбой М20х1,5 и внешней М10х1
|
3 135,40 ₽ | |
| УП-10
Накидная гайка с внутренней резьбой М20х1,5 и ниппел под приварку
|
1 299,30 ₽ | |
| УП-7
Устройство переходное с внутренней резьбой М20х1,5 и внешней G1/8
|
2 013,00 ₽ | |
| УП-15
Устройство переходное с внутренней резьбой М20х1,5 и внешней NPT1/2 (K1/2)
|
1 586,00 ₽ | |
| УП-14
Устройство переходное с внутренней резьбой М20х1,5 и внутренней М20х1,5
|
1 342,00 ₽ | |
| УП-13
Устройство переходное с внутренней резьбой М20х1,5 и внешней М16х1,5
|
2 074,00 ₽ | |

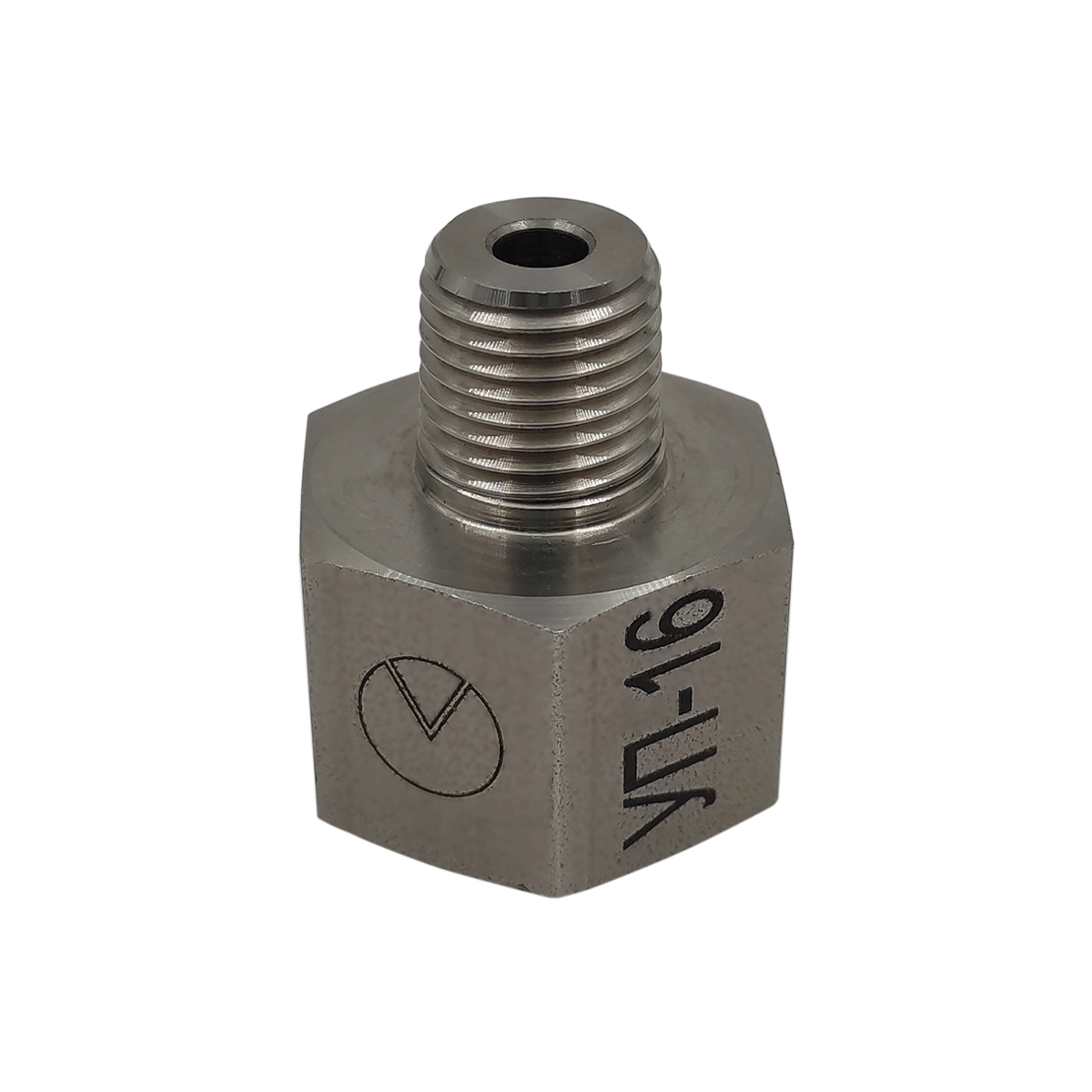

| УП-16
Устройство переходное с внутренней резьбой М20х1,5 и внешней NPT1/4 (K1/4)
|
1 586,00 ₽ | |
УП-Х
