ТХ01-RS тахометр с RS-485

Описание

Тахометр ТХ01-RS предназначен для измерения частоты вращения вала, линейной скорости перемещения конвейера, времени наработки агрегатов.

Функциональные возможности

  • Измерение скорости вращения и времени наработки.
  • Масштаб отображения: об/с, об/мин, об/ч, пользовательские единицы.
  • 2 модификации по напряжению питания:
    • универсальный источник питания (~110 В, ~230 В и =24 В);
    • питание от бортовой сети или аккумулятора (=12 В и =24 В).
  • Подключение датчиков n-p-n и p-n-p-типа, герконов.
  • Интерфейс RS-485 (Modbus RTU/ASCII).
  • Выходные элементы: э/м реле, ток 4…20 мА, напряжение 0…10 В.
  • Защита настроек паролем.
  • Сохранение настроек и результатов при отключении питания.
  • Работа при низких температурах: -20…+70 °С.

Особенности тахометра ТХ01-RS

  • Госреестр средств измерений РФ, Белоруссии.
  • Свидетельство о типовом одобрении (Морской регистр).
  • Дискретный выход (Р) – устройство сравнения (компаратор): падение/повышение частоты, сигнализация достижения времени наработки и т.п.
  • Аналоговый выход (И, У) – 2 режима работы:
    • П-регулятор (управляющий сигнал выдается в зависимости от рассогласования).
    • Регистратор (сигнал изменяется в зависимости от частоты).
  • Каждая модификация имеет в базе:
    • интерфейс RS-485 с поддержкой Modbus RTU/ASCII.
    • питание от =24 В.
    • релейный выход (8 А, ~220 В).

      Технические характеристики

      Питание

      Диапазон переменного напряжения ТХ01-Х.Х.ХР-RS
      — напряжение, В от 90 до 264 (номинальные значения 110, 220 или 240)
      — частота, Гц от 47 до 63 (номинальные значения 50 и 60 Гц)
      Диапазон напряжения постоянного тока ТХ01-224.Х.ХР-RS, В от 20 до 34 (номинальное значение 24)
      Диапазон напряжения постоянного тока ТХ01-24.Х. ХР-RS, В от 10,5 до 30 (номинальные значения 12 и 24)
      Максимальная потребляемая мощность:
      — ТХ01-24.Х. ХР-RS, Вт, не более не более 8
      — ТХ01-224.Х. ХР-RS, ВА, не более не более 10

      Характеристики входов

      Параметр Значение
      Частота входного сигнала, Гц от 2,5 до 2500
      Диапазон измерения, об/мин от 150 до 150 000
      Подключаемые датчики p-n-p-, n-p-n типа с открытым коллекторным выходом, «сухой контакт» (герконы)
      Максимальный входной ток, мА 10
      Входной ток при активном уровне сигнала, мА, не менее 4,5
      Максимальное входное напряжение, В 30
      Длительность импульса на счетном входе, мкс, не менее 10
      Длительность сигнала на входе «Счет наработки», мс, не менее 300

      Счетчик времени наработки

      Диапазон измерения от 1 с до 9999 суток 23 ч

      Встроенный источник питания

      Номинальное выходное постоянное напряжение 24 ± 3 В
      Максимальный выходной ток 50 мА

      Выходные элементы

      Тип ВУ Технические характеристики Значение
      Реле электромагнитное (Р) Номинальный ток нагрузки, А 8
      Номинальное напряжение нагрузки переменного тока с частотой 50 Гц и cos φ >0,4, В 220
      Максимальное напряжение нагрузки постоянного тока, В 30
      Электрическая прочность контактов, В, не менее 1000
      ЦАП

      «параметр-ток» (И)

      		 Выходной сигнал постоянного тока, мА от 4 до 20
      Сопротивление нагрузки, Ом от 0 до 1300
      Номинальное сопротивление нагрузки 700 Ом
      Напряжение питания ЦАП, В от 10 до 36
      Основная приведенная погрешность выходов ЦАП, %, не более 0,5
      ЦАП

      «параметр-напряжение» (У)

      		 Выходной сигнал постоянного напряжения от 0 до 10 В
      Сопротивление нагрузки, не менее 5 кОм
      Напряжение питания ЦАП от 15 до 36 В
      Основная приведенная погрешность выходов ЦАП, %, не более 0,5

      Метрологические характеристики

      Параметр Значение
      Предел допускаемой приведенной погрешности измерений, %, не более ±0,5
      Интервал между поверками, лет 1
      Средний срок службы, лет 12

      Интерфейсы связи

      Интерфейс RS-485
      Протоколы передачи данных Modbus RTU/ASCII

      Условия эксплуатации

      Температура окружающего воздуха -20…+70 °С
      Атмосферное давление 84…106,7 кПа
      Относительная влажность воздуха (при 35 °С) не более 95 %

      Функциональная схема прибора

      Функциональная схема ОВЕН ТХ01

      Модификации

      Обозначения при заказе ОВЕН ТХ01

      ТХ01—Х.Х.ХР-RS

      Элементы управления

      Единичные светодиодные индикаторы:

      «Элементы индикации ТХ01» светодиод засвечен, если прибор ведет измерение времени наработки.
      «С» светодиод засвечен, если единицы измерения имп/с при выполнении функции    тахометра, если диапазон измеренного времени наработки от 0 с до 99 ч 59 мин 59 с при выполнении функции счетчика наработки.
      «М» светодиод засвечен, если единицы измерения имп/мин при выполнении функции  тахометра, если диапазон измеренного времени наработки от 100 часов до 9999 ч 59 мин при выполнении функции счетчика наработки.
      «Ч» если единицы измерения имп/ч при выполнении функции тахометра, светодиод засвечен, если диапазон измеренного времени наработки  от 10000 ч до 9999 суток 23 ч при выполнении функции счетчика наработки.
      «ВЫХ» светодиод засвечен, если дискретное ВУ включено согласно выбранному режиму работы ВУ, если на выходе ЦАП аналогового ВУ формируется сигнал, соответствующий установленному пользователем верхнему предельному значению ЦАП.

      Примечание — В режиме USER светодиоды «С», «М», «Ч» погашены.

      Габаритные и установочные размеры

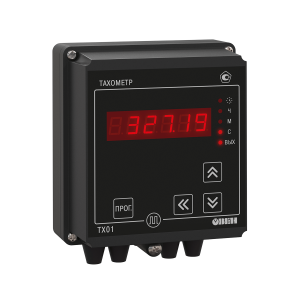

      Н – корпус настенного крепления, габаритные размеры 130×105×65 мм, степень защиты IP44.

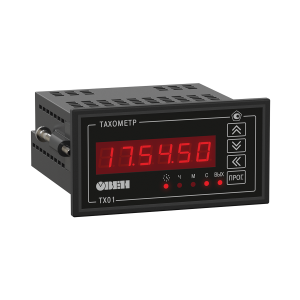

      Щ2 – корпус щитового крепления, габаритные размеры 96×48×100 мм, степень защиты со стороны передней панели IP54

      Схемы подключения

      Схемы подключения ТХ01

      Подключение датчиков, имеющих на выходе n-p-n- и p-n-p-транзистор с открытым коллектором:

      а) n-p-n-транзистор с открытым коллектором запитан от внешнего источника питания;

      б) n-p-n-транзистор с открытым коллектором работает от встроенного источника питания;

      в) p-n-p-транзистор с открытым коллектором запитан от внешнего источника питания.

      Схема подключения нагрузки к ВУ типа Р
      Схема соединения ЦАП с нагрузкой для ВУ типа И
      Пример подключения ВУ типа У

      Список программируемых параметров

      Меню «Конфигурация»
      Меню «Конфигурация» (продолжение)
      Меню «Конфигурация» (продолжение)
      Меню «Конфигурация» (окончание)



      Чертежи, схемы, модели



      Документация

      Документация
      webРуководство по эксплуатации ТХ01-RS pdf 4.42 MB
      Руководство по эксплуатации (краткое) ТХ01 pdf 1.23 MB
      Руководство по эксплуатации ТХ01 без RS — выпускались до 11.12.2017 pdf 0.91 MB
      webUser guide ТХ01-RS На английском языке pdf 13.79 MB
      Методика поверки ТХ01 pdf 3.1 MB
      Сертификаты
      Декларация о соответствии на ТХ01 zip 39.35 kB
      Свидетельство о типовом одобрении ТХ01 zip 334.64 kB
      Сертификат средств измерений ТХ01 Беларусь zip 222.4 kB
      Сертификат средств измерений ТХ01 Россия.
      77926-20      		 zip 199.76 kB
      Сертификат средств измерений ТХ01 Казахстан zip 321.97 kB
      Описание типа СИ ТХ01-RS pdf 1.44 MB
      Описание типа средств измерение ТХ01 pdf 512.86 kB

      Комплектность

      1. Прибор ТХ01-RS
      2. Комплект крепежных элементов
      3. Паспорт и руководство по эксплуатации
      4. Гарантийный талон

Сопутствующие товары
