Описание
ТРМ148 — это восьмиканальный ПИД-регулятор с интерфейсом RS-485 и поддержкой протокола Modbus, предназначенный для построения многозонных систем мониторинга и управления.
Прибор оснащен 8 универсальными входами для подключения любых стандартных датчиков и 8 гибко настраиваемыми выходами — реле, транзисторы, симисторы, аналоговые сигналы 4…20 мА или 0…10 В, а также выходом для управления ТТР. Благодаря этому прибор удобен для управления нагревателями, двигателями, клапанами и приводами.
Регулятор легко настраивается через фронтальную панель или ПК: доступны готовые конфигурации, программа быстрого запуска, автонастройка ПИД-параметров, построение графиков уставок и разные уровни доступа для операторов и инженеров.
ПИД-регулятор ТРМ148 применяется в пищевой и химической промышленности, в печах, сушильных камерах, теплицах, системах климат-контроля, а также на объектах, где важно поддерживать стабильные параметры среды.
Функциональные возможности
В продаже обновленный многоканальный регулятор на 8 каналов. Это улучшенный функциональный аналог, который мы рекомендуем рассматривать для новых проектов. Сравнение приборов предыдущей и новой линейки в таблице ниже.
Обращаем ваше внимание, что приборы новой линейки еще не являются средством измерения. Получение сертификата – во 2 квартале 2026 года.
| ТРМ148 [M01] предыдущая линейка |
ТРМ138 [M02] с USB новая линейка |
 |
![ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485](https://owen.ru/uploads/544/trm138_new.png "ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485") |
| 96х96х145 мм 144х169х50,5 мм щитовые корпуса |
144х169х50,5 мм щитовой корпус |
| Сертификат СИ действует |
Сертификат СИ получение – 2 квартал 2026 |
| Шесть кнопок управления |
Четыре кнопки управления |
| 12 индикаторов выходы 1-8, авария, настр. ПИД, уставка, время работы |
12 индикаторов каналы 1-8, работа, стоп, авария, RS |
| Трещотка (защелкивающийся фиксатор) фиксация прибора при монтаже в щит |
Штыревой зацеп фиксация прибора при монтаже в щит |
| Внешний шунт для входных сигналов тока | Встроенный в прибор шунт для входных сигналов тока |
| Внешний блок питания для пассивных токовых датчиков | Блок питания не нужен: питание токовой петли от самого прибора |
| Настройка с ПК через преобразователь интерфейсов RS-485 <-> USB и конфигуратор прибора |
Настройка с ПК через USB Type-C и Owen Configurator без подачи питания на прибор |
| 21 сигнал датчиков |
50 сигналов датчиков, включая:дискретный сигнал «сухой контакт»NTC датчики 3К, 10К, 20К пирометры датчики положения задвижки: резистивные и токовые сигналы, передаваемые по RS-485: можно использовать в качестве модуля вывода с индикацией |
| Алгоритм регулирования Двухпозиционный ON/OFFСигнализаторРегистратор |
Алгоритм регулирования Двухпозиционный ON/OFFСигнализаторРегистратор ПИД-регулятор ПИД для задвижек и КЗР |
| Работа по графику уставок нет |
Работа по графику уставок да |
| +1…+50 °С работа при температуре |
-40…+50 °С работа при температуре |
Технические характеристики
| Напряжение питания | 90…245 В перем. тока |
| Частота напряжения питания | 47…63 Гц |
| Потребляемая мощность | не более 12 ВА |
| Количество входов для подключения датчиков | 8 |
| Время опроса одного входа | не более 0,5 с |
| Количество каналов регулирования | 8 |
| Количество выходных элементов | 8 |
| Интерфейс связи с компьютером | RS-485 (протокол ОВЕН), Modbus ASCII/RTU |
| Напряжение встроенного источника питания активных датчиков | 24 ± 3 В |
| Максимальный ток встроенного источника питания | 180 мА |
| Тип и габаритные размеры корпуса | Щ4, 96×96×140 мм; Щ7, 144×169×50,5 мм |
| Степень защиты корпуса | IP54 со cтороны передней панели |
Характеристики измерительных датчиков
| Тип датчика | Диапазон измерений | Разрешающая способность | Предел основной
приведенной погрешности |
| ТСМ 50М/100М (W100=1,426) | –50…+200 °С | 0,1 °С | 0,25 % |
| ТСМ 50М/100М (W100=1,428) | –190…+200 °С | 0,1 °С | |
| ТСП 50П/100П (W100=1,391) | –200…+750 °С | 0,1 °С | |
| ТСП 50П/100П (W100= 1,385), Pt100 | –200…+750 °С | 0,1 °С | |
| ТСП 500П/1000П (W100=1,391) | –200…+750 °С | 0,1 °С | |
| ТСП 500П/1000П (W100=1,385), Pt1000 | –200…+750 °С | 0,1 °С | |
| ТСП 100Н/1000Н (W100=1,617) | –60…+180 °С | 0,1 °С | |
| ТСМ гр. 23 | –50…+200 °С | 0,1 °С | |
| ТХК (L) | –200…+800 °С | 0,1 °С | 0,5 % |
| ТХА (К) | –200…+1300 °С | 1 °С | |
| ТЖК (J) | –200…+1200 °С | 1 °С | |
| ТНН (N) | –200…+1300 °С | 1 °С | |
| ТПП (S), ТПП (R) | 0…+1750 °С | 1 °С | |
| ТПР (B) | +200…+1800 °С | 1 °С | |
| ТВР (А-1) | 0…+2500 °С | 1 °С | |
| ТВР (А-2) | 0…+1800 °С | 1 °С | |
| ТВР (А-3) | 0…+1600 °С | 1 °С | |
| ТМК (Т) | –200…+400 °С | 0,1 °С | |
| Сигнал тока 0…5 мА, 0…20 мА, 4…20 мА | 0…100 % | 0,1 % | 0,25 % |
| Сигнал напряжения –50…+50 мВ, 0…1 В | 0…100 % | 0,1 % | 0,25 % |
| Датчик положения задвижки: | |||
| – резистивный 0,9 кОм; 2,0 кОм | 0…100 % | 1 % | 0,25 % |
| – токовый 0…5 мА, 0…20 мА, 4…20 мА | 0…100 % | 0,1 % | 0,25 % |
Характеристики выходных элементов
| Обозначение | Тип выходного элемента (ВЭ) | Электрические характеристики |
| Р | электромагнитное реле | 4 при 220 В 50 Гц, cos φ > 0,4 |
| К | транзисторная оптопара структуры n–p–n типа | 400 мА при 60 В |
| С | симисторная оптопара | 50 мА при 300 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 100 Гц и tимп. = 5 мс) |
| И | цифроаналоговый преобразователь «параметр–ток 4…20 мА» | Сопротивление нагрузки 0…900 Ом |
| У | цифроаналоговый преобразователь «параметр–напряжение 0…10 В» | Сопротивление нагрузки более 2 кОм |
| Т | выход для управления твердотельным реле |
выходное напряжение 4…6 В максимальный выходной ток 50 мА |
Условия эксплуатации
| Температура окружающего воздуха | +1…+50 °С |
| Атмосферное давление | 86…106,7 кПа |
| Относительная влажность воздуха (при 25 °С и ниже без конденсации влаги) | не более 80 % |
Преимущества
Модификации
Стандартные модификации ОВЕН ТРМ148
«Заказные» модификации ОВЕН ТРМ148
Тип корпуса

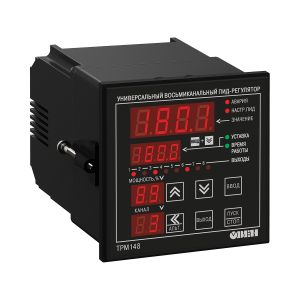

| Щ4 | Корпус для утопленного щитового монтажа с габаритными размерами 96×96×145 мм.
Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00. |

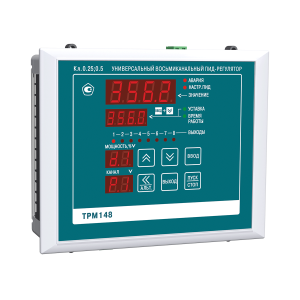

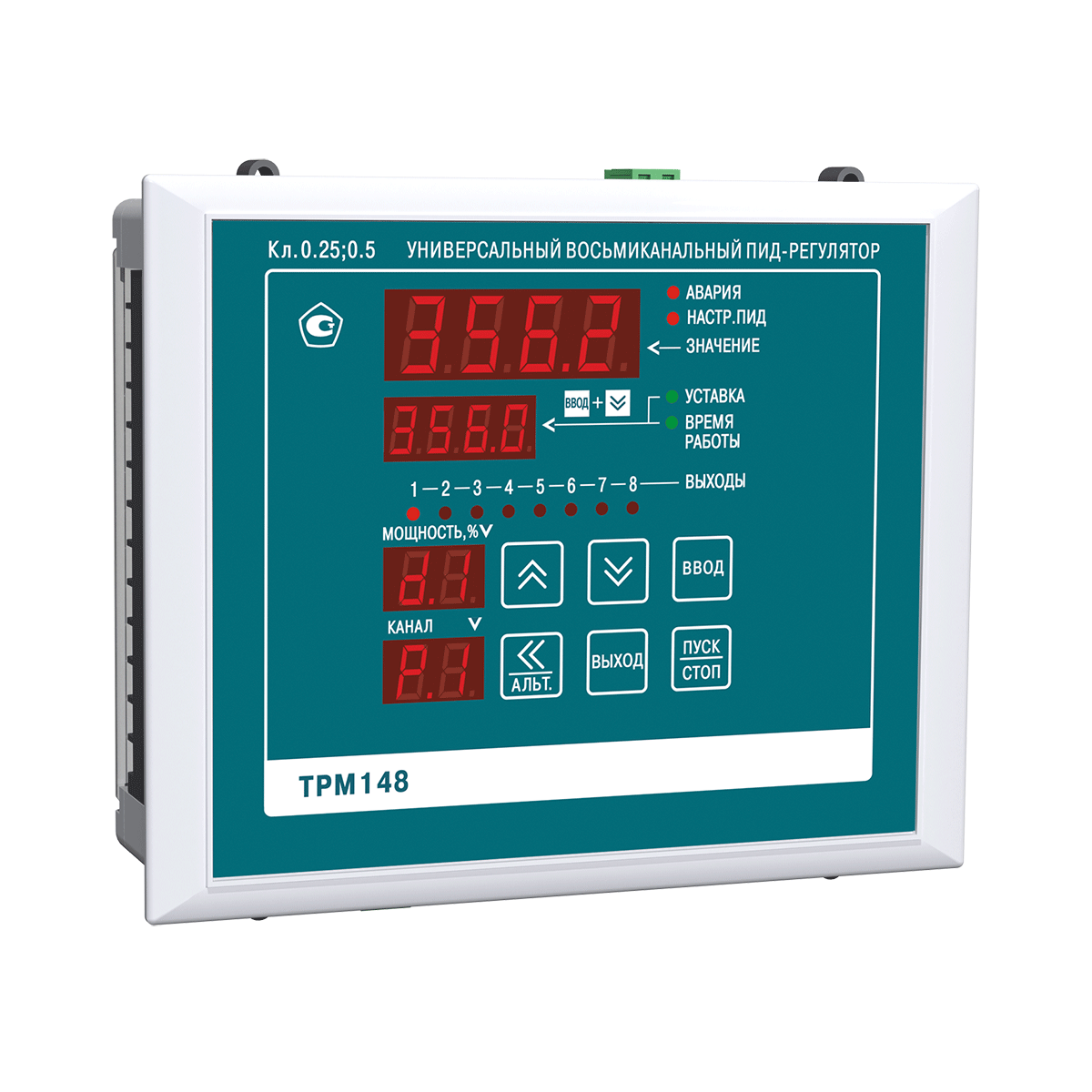

| Щ7 | Корпус для утопленного щитового монтажа с габаритными размерами 144×169×50,5 мм.
Степень защиты лицевой панели прибора – IР54; степень защиты корпуса – IР00. |
Обозначение
Для заказа прибора в корпусе Щ7 добавьте «.Щ7» в конец выбранной маркировки . Например ТРМ148-Р.Щ7 или ТРМ148-ИИИИРРРР.Щ7
Элементы управления
Цифровые индикаторы
| Индикатор | Что отображает |
| Индикатор 1 | Текущее значение регулируемой величины в выбранном канале |
| Индикатор 2 | Текущее значение уставки. Также отображаются состояния останова регулирования STOP и аварийного состояния «Fail» |
| Индикатор 3 | Значение выходной мощности в выбранном канале |
| Индикатор 4 | Номер объекта и канала через точку. Если объект единственный, то индикатор показывает только номер канала |
Назначение светодиодов
| Состояние светодиодов | Что отображает |
| Светодиод АВАРИЯ светится | При «критической» аварии (обрыв датчика, перегрев, и т.п.), при этом регулирование останавливается |
| Светодиод мигает | При некритической аварии, а также если один из каналов находится в режиме ручного управления выходной мощностью |
| Светодиод «НАСТР.ПИД» светится | При автонастройке ПИД-регулятора в каком-либо канале |
| Светодиоды 1…8 | Отображают состояние ключевых выходных элементов. При включенном ВЭ светодиод светится |
Кнопками с изображением стрелок переключаются индицируемые каналы. Одновременным нажатием этих двух кнопок можно включить режим автоматического, с заданной пользователем частотой, переключения каналов.
Кнопки выполняют следующие основные функции
 |
В случае аварии можно получить информацию о коде аварии. |
 |
Запуск и остановка процесса регулирования |
 |
Вход в какой-либо режим и подтверждение записи информации |
 |
Выход из различных режимов, отключение аварийной сигнализации, отмена внесенных изменений при программировании |
+  |
Индикатор 2 покажет время работы регулятора (при этом засветится светодиод «ВРЕМЯ РАБОТЫ») |
| + |
Переход в режим программирования |
| + |
Переход в режим «быстрого» задания уставок |
| + |
Переход в режим автонастройки ПИД-регуляторов |
| + + |
Переход в режим ручного управления выходной мощностью в текущем канале |
| + + |
Принудительная перезагрузка прибора |
 и |
Кнопки при программировании используются для уменьшения или увеличения значения параметра |
Схемы подключения
Общая схема подключения ТРМ148
Схемы подключения измерительных датчиков к универсальным входам
Схемы подключения выходных элементов
Стандартные конфигурации и примеры применения
Конфигурация 1
8 каналов регулирования физических величин, измеряемых датчиками. Количество каналов регулирования может быть уменьшено. Генерируется ШИМ-сигнал на дискретных выходных элементах или ток/напряжение на аналоговых выходных элементах.
Конфигурация 2
8 каналов контроля нахождения физической величины в допустимом диапазоне. К выходам подключаются сигнальные лампы, звонки и сирены, а также исполнительные механизмы, призванные вернуть контролируемую величину в допустимый диапазон. Доступны прямая, обратная, U-образная или П-образная логика работы. Возможна установка блокировки первого срабатывания.
Конфигурация 3
4 канала управления 3-позиционными исполнительными механизмами (задвижками, заслонками, жалюзи и т. д.). Возможен процесс регулирования как с датчиком положения ИМ, так и без него. Регулируемая величина может быть вычислена по результатам измерений одного или двух входов.
Конфигурация 4
4 канала регулирования по ПИД- или ON/OFF-закону. Параллельно осуществляется контроль нахождения регулируемой величины в заданном диапазоне с включением сигнального реле. Регулируемая величина может быть вычислена по результатам измерений одного или двух входов.
Конфигурация 5
4 канала регулирования по ПИД- или ON/OFF-закону. Параллельно осуществляется контроль нахождения регулируемой величины в заданном диапазоне с включением сигнального реле. Кроме того, проводится коррекция уставки по графику зависимости от измеряемой на соседнем входе физической величины.
Конфигурация 6
2 канала регулирования 3-позиционными ИМ (задвижками, заслонками, жалюзи и т. д.). Регулируемая величина может быть вычислена по результатам измерений трех входов. Имеется вход для подключения датчика положения. В каждом канале осуществляется контроль нахождения регулируемой величины в заданном диапазоне.
