ТРМ138 восьмиканальный регулятор с двухпозиционным управлением и RS-485

Функциональные возможности

В продаже обновленный многоканальный регулятор на 8 каналов. Это улучшенный функциональный аналог, который мы рекомендуем рассматривать для новых проектов. Сравнение приборов предыдущей и новой линейки в таблице ниже.

Обращаем ваше внимание, что приборы новой линейки еще не являются средством измерения. Получение сертификата – во 2 квартале 2026 года.

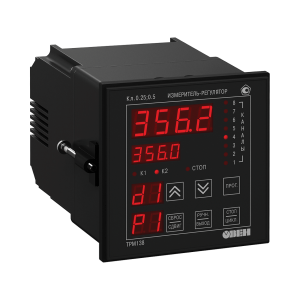

ТРМ138 [M01]

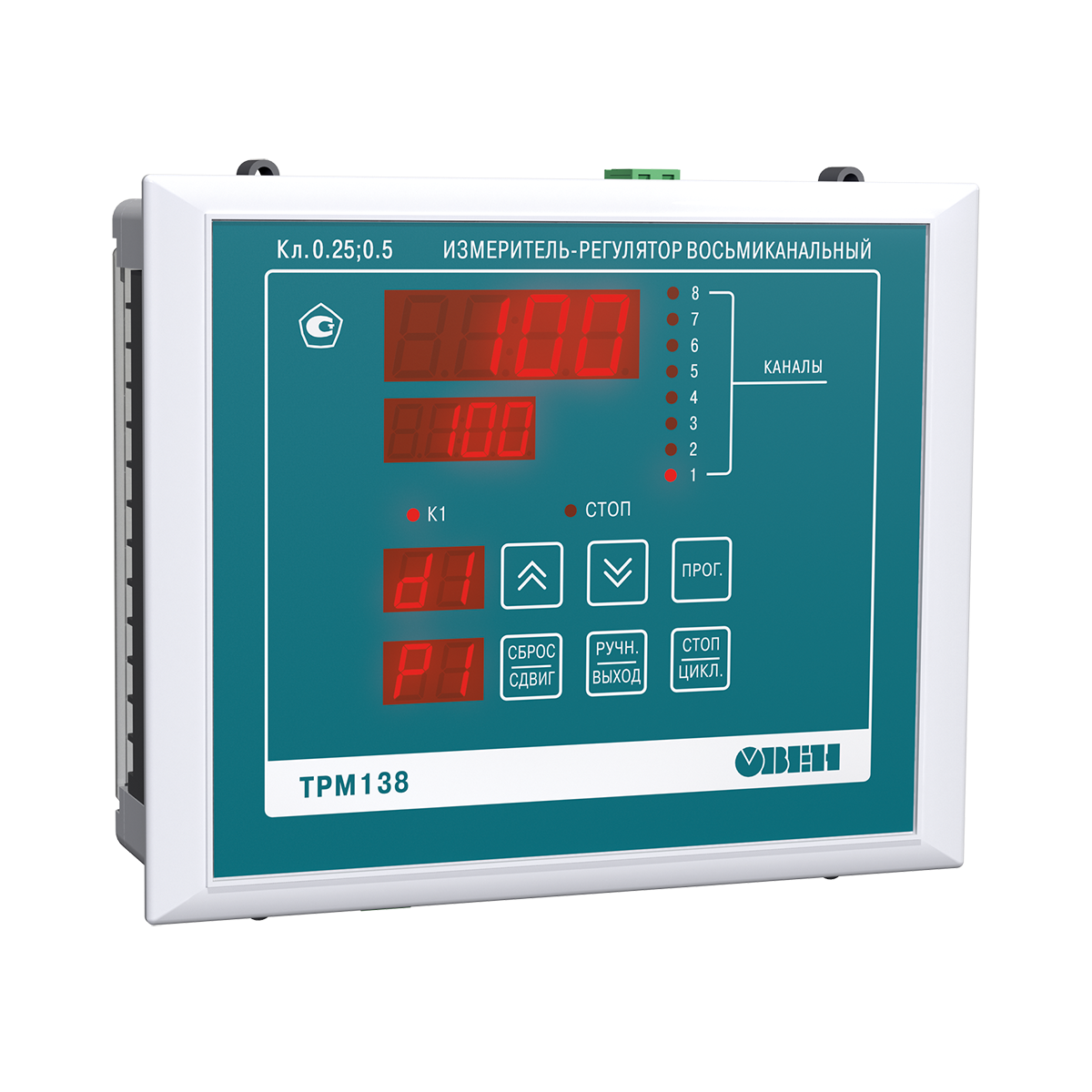

предыдущая линейка		 ТРМ138 [M02] с USB
новая линейка
ТРМ138 регулятор восьмиканальный с двухпозиционным управлением и RS-485 ТРМ138 [M02] обновленный восьмиканальный ПИД-регулятор с USB и RS-485
96х96х145 мм
144х169х50,5 мм
щитовые корпуса		 138х169х56 мм
щитовой корпус
Сертификат СИ
действует		 Сертификат СИ
получение – 2 квартал 2026
Шесть
кнопок управления		 Четыре
кнопки управления
10 индикаторов
каналы 1-8, К1, СТОП		 12 индикаторов
каналы 1-8, работа, стоп, авария, RS
Трещотка (защелкивающийся фиксатор)
фиксация прибора при монтаже в щит		 Штыревой зацеп
фиксация прибора при монтаже в щит
Внешний шунт для входных сигналов тока Встроенный в прибор шунт для входных сигналов тока
Внешний блок питания для пассивных токовых датчиков Блок питания не нужен: питание токовой петли от самого прибора
Настройка с ПК
через преобразователь интерфейсов RS-485 <-> USB и конфигуратор прибора		 Настройка с ПК
через USB Type-C и Owen Configurator без подачи питания на прибор
21
сигнал датчиков		 50
сигналов датчиков, включая:дискретный сигнал «сухой контакт»

NTC датчики 3К, 10К, 20К

пирометры

датчики положения задвижки: резистивные и токовые

сигналы, передаваемые по RS-485: можно использовать в качестве модуля вывода с индикацией
Алгоритм регулирования
Двухпозиционный ON/OFFСигнализатор

Регистратор

 Алгоритм регулирования
Двухпозиционный ON/OFFСигнализатор

Регистратор

ПИД-регулятор

ПИД для задвижек и КЗР
Работа по графику уставок
нет		 Работа по графику уставок
да
+1…+50 °С
работа при температуре		 -40…+50 °С
работа при температуре

Технические характеристики

Напряжение питания 90…264 В частотой 47…63 Гц
Количество универсальных входов 1…8
Входное сопротивление при подключении источника сигнала:
– тока 100 Ом ± 0,1 % (при подключении внешнего резистора)
– напряжения не менее 100 кОм
 Предел допустимой основной погрешности измерения входного параметра ±0,25 %
– при использовании термопары ±0,5 %
Время опроса одного входа не более 1 с
Напряжение питания активных датчиков 20…28 В постоянного тока
Максимально допустимый ток 150 мА
Количество выходных устройств 8
Тип интерфейса связи с ЭВМ RS-485
Скорость передачи данных 2.4; 4.8; 9.6; 14.4; 19.6; 28.8; 38.4; 57.6; 115.2 кбит/с
Тип кабеля экранированная витая пара
Тип и габаритные размеры корпуса щитовой Щ4, 96×96×145 мм
Степень защиты корпуса IP54 со стороны передней панели
Гарантийный срок обслуживания 2 года

Характеристики выходных устройств

Обозн. Тип выходного устройства Электрические характеристики
Р электромагнитное реле 4 А при 230 В
К транзисторная оптопара структуры n–p–n типа 200 мА при 40 В
С симисторная оптопара 50 мА при 300 В (пост. откр. симистор) или 0,5 А (симистор вкл. с частотой не более 50 Гц и tимп. = 5 мс)
Т выход для управления твердотельным реле выходное напряжение – 4…6 В
максимальный выходной ток 50 мА
И цифроаналоговый преобразователь «параметр–ток 4…20 мА» сопротивление нагрузки 0…800 Ом
У Цифроаналоговый преобразователь «параметр-напряжение 0…10 В» сопротивление нагрузки не менее 2 кОм

Характеристики измерительных датчиков

Тип датчика Диапазон измерений Разрешающая способность
ТСМ 50М W100 = 1.426 –50…+200 °С  0,1 °С
ТСМ 50М W100 = 1.428 –190…+200 °С 0,1 °С
ТСМ 100М W100 = 1.426 –50…+200 °С 0,1 °С
ТСМ 100М W100 = 1.428 –190…+200 °С 0,1 °С
ТСП 50П W100 = 1.385 –200…+750 °С 0,1 °С
ТСП 50П W100 = 1.391 –200…+750 °С 0,1 °С
ТСП 100П W100 = 1.385 (Pt 100) –200…+750 °С 0,1 °С
ТСП 100П W100 = 1.391 –200…+750 °С 0,1 °С
ТСМ гр. 23 (R0=53 Ом, W100 = 1.426) –50…+200 °С 0,1 °С
термопара ТХК (L) –50…+750 °С 0,1 °С
термопара ТЖК (J) –50…+900 °С  0,1 °С
термопара ТНН (N) –50…+1300 °С 1 °С
термопара ТХА (K) –50…+1300 °С 1 °С
термопара ТПП (S) 0…+1750 °C 1 °С
термопара ТПП (R) 0…+1750 °C 1 °С
термопара ТВР (А-1) 0…+2500 °С 1 °С
ток 0…5 мА 0…100 % 0,1 °С
ток 0…20 мA 0…100 % 0,1 °С
ток 4…20 мА 0…100 % 0,1 °С
напряжение 0…50 мВ 0…100 % 0,1 °С
напряжение 0…1 В 0…100 % 0,1 °С

Условия эксплуатации

  • закрытые взрывобезопасные помещения без агрессивных паров и газов;
  • температура окружающего воздуха от +1 до +50 °С;
  • верхний предел относительной влажности воздуха 80 % при +25 °С и более низких температурах без конденсации влаги;
  • атмосферное давление от 86 до 106,7 кПа.

Функциональная схема прибора

Функциональная схема ТРМ138

Основные блоки функциональной схемы

ТРМ138 включает в себя следующие основные функциональные элементы:

  • 8 универсальных входов;
  • блоки цифровой фильтрации, коррекции и масштабирования для каждого входного сигнала;
  • 8 логических устройств (ЛУ);
  • 8 выходных устройств (ВУ);
  • модуль интерфейса RS-485.

Пользователь может создавать любые конфигурации функциональных схем.

Универсальные входы прибора ОВЕН ТРМ138

К восьми универсальным входам ТРМ138 могут быть подключены датчики разного типа в любой комбинации, что позволяет одновременно измерять и контролировать несколько различных физических величин.

Ко входам ТРМ138 можно подключать:

  • термопреобразователи сопротивления ТСМ50М/100М, ТСП50П/100П, Pt100;
  • термопары ТХК(L), ТХА(K), ТЖК(J), ТНН(N), ТПП(R), ТПП(S), ТВР(А-1);
  • датчики с унифицированным выходным сигналом тока 0…5 мА, 0…20 мА, 4…20 мА;
  • датчики с унифицированным выходным сигналом напряжения 0…50 мВ, 0…1 В.

Цифровая фильтрация и коррекция входного сигнала

ОВЕН ТРМ138 осуществляет цифровую фильтрацию входного сигнала от помех и коррекцию измерительной характеристики датчика («сдвиг», «наклон»).

Для датчиков с унифицированным выходным сигналом тока или напряжения осуществляется масштабирование шкалы.

Логические устройства (ЛУ)

Измеренные значения подаются на логические устройства (ЛУ). ЛУ могут обрабатывать входные величины, вычисляя разность, среднее арифметическое значение или скорость изменения измеряемой величины.

На сегодняшний день пользователь может задать следующие режимы работы логических устройств:

  • двухпозиционный регулятор — ЛУ сравнивает измеренное значение с уставкой и выдает релейный управляющий сигнал в соответствии с заданной логикой;
  • регистратор — ЛУ выдает аналоговый сигнал в диапазоне 4…20 мА, пропорциональный значению измеряемого параметра.

Для работы в режиме регистратора для соответствующего ЛУ программным путем должен быть задан этот режим и на выходе установлен ЦАП «параметр-ток 4…20 мА»

К каждому ЛУ может быть подключено одно из восьми выходных устройств, порядковый номер которого задается при программировании.

Выходные устройства (ВУ)

В приборе в зависимости от заказа могут быть установлены в различных комбинациях следующие выходные устройства:

  • реле 4 А 230 В;
  • транзисторные оптопары n–p–n типа 200 мА 40 В;
  • симисторные оптопары 50 мА 300 В (0,5 А в импульсном режиме);
  • логический выход 4…6 В 50 мА для управления твердотельным реле;
  • ЦАП «параметр–ток 4…20 мА».

Любое ВУ может управляться оператором кнопками, расположенными на передней панели. Любое реле может выполнять функции аварийного, что задается программным путем.

Интерфейс связи с ЭВМ

Прибор имеет встроенный двунаправленный интерфейс RS-485 для передачи данных и приема информации от компьютера и других приборов, оснащенных таким же интерфейсом связи.

Через этот интерфейс прибор может передавать текущее значение измеренных величин и принимать команды на изменение уставок. Кроме того, при помощи специального программного обеспечения ОВЕН может быть изменена конфигурация прибора.

Конфигурации прибора

В настоящее время созданы и выпускаются конфигурации прибора, аналогичные по своим функциям приборам ОВЕН УКТ38, ТРМ34 и ТРМ38. Кроме того, создана новая конфигурация, обеспечивающая контроль одного датчика и поддержание по двухпозиционному (вкл./выкл.) закону восьми независимых уставок.

Гибкая изменяемая структура прибора позволяет в кратчайшие сроки создавать любые конфигурации для решения широкого спектра задач автоматизации.

Защита сухих трансформаторов

Система температурного контроля трансформаторов на базе ТРМ138

Система температурного контроля трансформаторов на базе ТРМ138

Модификации

Обозначения при заказе ОВЕН ТРМ138

ТРМ138-ХХ

Обозначения при заказе ОВЕН ТРМ138

ТРМ138-ХХХХХХХХХ

Элементы управления

Элементы управления ОВЕН ТРМ138

4-разрядный цифровой индикатор № 1 отображает измеренное или вычисленное значение параметра в выбранном канале контроля. При аварии индикатор отображает порядковый номер неисправного датчика. Возможны два режима индикации:

  • статический режим — выбор канала индикации производится оператором при помощи кнопок управления, расположенных на лицевой панели прибора, и контролируется по засветке соответствующего светодиода «КАНАЛ»;
  • циклический режим — информация о каждом канале контроля выводится по замкнутому циклу на заданное пользователем время.

4-разрядный цифровой индикатор № 2 отображает уставку выводимого на индикацию канала контроля. При аварии индикатор отображает причину неисправности датчика в символьном виде.

2-разрядный цифровой индикатор № 3 отображает информацию о подключенном к данному каналу входном параметре (например, датчик 1 — «d1»).

Светодиоды «КАНАЛ 1…8» постоянной засветкой показывают номер ЛУ, параметры которого в данный момент выводятся на индикацию, мигающей засветкой сигнализируют о возникновении аварийной ситуации в данном канале контроля или срабатывании в нем предупредительной сигнализации.

2-разрядный цифровой индикатор № 4 отображает в режиме РАБОТА номер подключенного к данному каналу выходного устройства. Мигающей засветкой сигнализирует о переводе ВУ в режим РУЧНОЕ УПРАВЛЕНИЕ.

Светодиод «К1» засвечивается при включении ВУ канала контроля, выводимого на индикацию (только для ключевых ВУ).

Светодиод «СТОП» светится при работе в статическом режиме индикации.

Функции кнопок

Элемент управления ТРМ138 Элемент управления ТРМ138 Кнопки и служат для выбора канала индикации в статическом режиме работы, а также для управления ВУ в ручном режиме.
Элемент управления ТРМ138 Кнопка предназначена для перевода прибора в режим ПРОГРАММИРОВАНИЕ.
Элемент управления ТРМ138 Кнопка предназначена для остановки работы аварийного ВУ, а также для сдвига информации на верхнем индикаторе при его переполнении.
Элемент управления ТРМ138 Кнопка предназначена для перевода выбранного оператором ЛУ в режим «РУЧНОЕ УПРАВЛЕНИЕ», а также для возврата прибора из режима ПРОГРАММИРОВАНИЕ в режим РАБОТА.
Элемент управления ТРМ138 Кнопка предназначена для переключения режима индикации прибора со статического на циклический, и обратно.

Габаритные и установочные размеры

Щ4 – корпус щитового крепления, габаритные размеры 96х96х145 мм, степень защиты со стороны передней панели IP54
Щ7 – корпус щитового крепления с размерами 144×169×50,5 мм, степенью защиты со стороны лицевой панели IP54 и степенью защиты корпуса – IР00.

Схемы подключения

Тип корпуса Щ4

Схема подключения электромагнитных реле прибора ТРМ138-Р
Схема подключения транзисторных оптопар прибора ТРМ138-К
Схема подключения симисторных оптопар прибора ТРМ138-С
Схема подключения ЦАП прибора ТРМ138-И
Схема подключения твердотельных реле прибора ТРМ138-Т
Схема подключения выходных устройств прибора ТРМ138-У

Тип корпуса Щ7

Схема подключения электромагнитных реле прибора ТРМ138-Р
Схема подключения транзисторных оптопар прибора ТРМ138-К
Схема подключения симисторных оптопар прибора ТРМ138-С
Схема подключения ЦАП прибора ТРМ138-И
Схема подключения твердотельных реле прибора ТРМ138-Т
Схема подключения выходных устройств прибора ТРМ138-У

Общая схема подключения измерительных датчиков

термометры сопротивления
термопары
датчик с выходным сигналом тока от 0 (4) до 20 мА, от 0 до 5 мА
датчик с выходным сигналом напряжения от 0 до 50 мВ, от 0 до 1 В
Пример схемы подключения активных датчиков d1-d4 с выходным сигналом тока от 4 до 20 мА
Пример подключения датчиков различного типа
Схема установки перемычек на неиспользуемый вход

Стандартные конфигурации

Функциональная схема ТРМ138 с восемью входами для подключения датчиков, 8-ю двухпозиционными регуляторами, формирующими сигнал «Авария», и одним выходным устройством (аналог УКТ38). Может использоваться в качестве аварийного сигнализатора в многозонных печах в пищевой, металлургической и других отраслях промышленности
Функциональная схема ТРМ138 с четырьмя входами для подключения датчиков, 8-ю двухпозиционными регуляторами, формирующими сигнал управления, и 8-ю выходными устройствами. Может использоваться для контроля температуры и двухступенчатого управления процессом нагрева в технологическом оборудовании, содержащем до четырех зон нагрева и требующем быстрого разогрева при начале работы (в хлебопекарных печах, термопластавтоматах, экструдерах и др.)

Функциональная схема ТРМ138 с восемью входами для подключения датчиков, 8-ю двухпозиционными регуляторами, формирующими сигнал упр

Описание

ТРМ138 — это многоканальный измеритель-регулятор для контроля температуры, давления, влажности и других параметров. Он фиксирует текущие значения и передаёт данные в АСУ ТП верхнего уровня.

Прибор оснащен 8 универсальными входами для подключения любых стандартных датчиков и может управлять до 8 исполнительными механизмами. Каналы группируются или работают независимо — вы сами выбираете конфигурацию под задачу.

Настройка занимает минимум времени: используйте готовые решения для типовых процессов или задайте собственные параметры прямо с панели прибора или на ПК с помощью конфигуратора.

Регулятор ТРМ138 применяется в металлургии, пищевой, химической промышленности, энергетике и других сферах. Он эффективно контролирует температуру в восьми зонах трубопровода, управляет нагревом нескольких камер или следит за состоянием оборудования.
