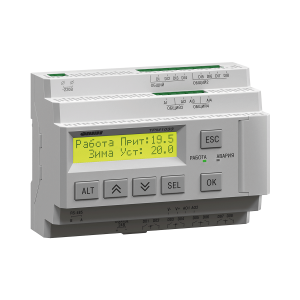

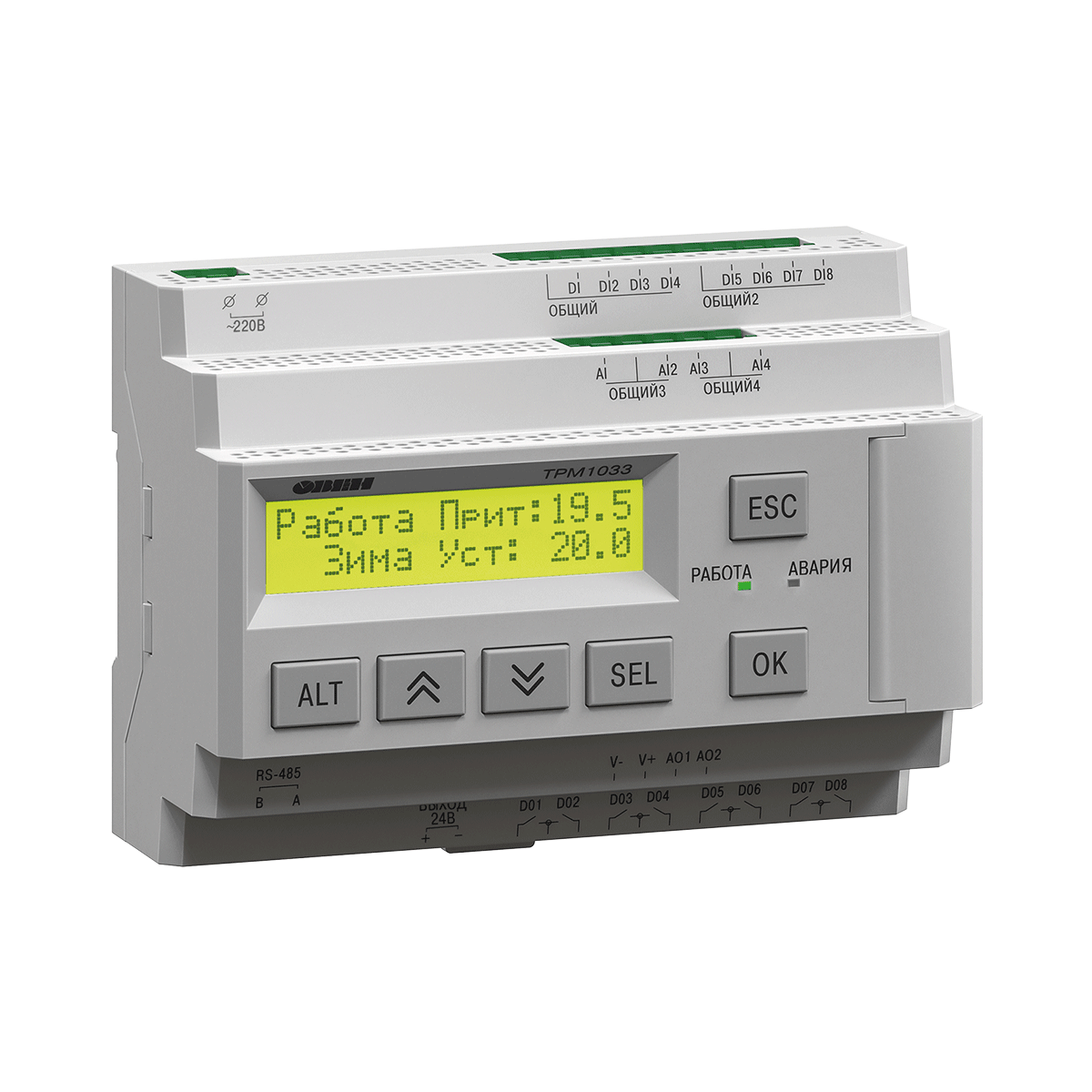

ТРМ1033 контроллер для управления вентиляцией

Технические характеристики

Параметр

Значение

ТРМ1033-220.х.х

ТРМ1033-24.х.х
Диапазон напряжения питания, В

94…264 (номинальное 120…230 В при частоте 47…63 Гц)

19…30 (номинальное 24 В)
Гальваническая развязка

есть
Электрическая прочность изоляции, В

2830 (между входом питания и другими цепями)

1780 (между входом питания и другими цепями)
Потребляемая мощность, не более

17 ВА

10 Вт
Встроенный источник питания

есть

—
Выходное напряжение встроенного источника питания постоянного тока, В

 24 ± 3

—
Ток нагрузки встроенного источника питания, мА, не более

100

—
Электрическая прочность изоляции (между выходом питания и другими цепями), В

1780

—

Сетевые возможности
Интерфейс связи

RS-485
Протокол связи

Modbus-RTU, Modbus-ASCII
Режим работы

Slave
Скорость передачи данных, бит/сек

9600, 14400, 19200, 38400, 57600, 115200

Конструкция
Тип корпуса

Для крепления на DIN-рейку (35 мм)
Габаритные размеры, мм

123×90×58
Степень защиты корпуса по ГОСТ 14254-96

IP20
Масса контроллера, кг, не более (для всех вариантов исполнений)

0,6
Средний срок службы, лет

8

Дискретные входы
Количество входов

8
Номинальное напряжение питания, В

230 (переменный ток)

24 (постоянный ток)
Максимально допустимое напряжение питания, В

264 (переменный ток)

30 (постоянный ток)
Тип подключаемого датчика

Механические коммутационные устройства

(реле, контакты кнопок и выключателей)
Ток «логической единицы», мА

0,7…1,45

2…4
Ток «логического нуля», мА

0…0,5

0…0,5
Уровень сигнала, соответствующий «логической единице», В

159…264

15…30
Минимальная длительность импульса, воспринимаемая дискретным входом, мс

50

2
Максимальное время реакции контроллера (изменения значения ВЭ связанного с дискретным входом), мс

100

30
Гальваническая развязка

Групповая, по 4 входа (1–4 и 5–8)
Электрическая прочность изоляции, В

1780 между группами входов

2830 между другими цепями контроллера

Аналоговые входы
Количество

4
Тип датчика

Pt100, Pt1000, NTC10k, Ni1000, 4…20 мА
Предел основной приведенной погрешности, %

±1,0
Период обновления результатов измерения четырех каналов, мс, не более

10
Гальваническая развязка

Отсутствует

Дискретные выходы
Количество выходных устройств

8
Тип выходного устройства

Дискретный, релейные (нормально-разомкнутые контакты)
Гальваническая развязка

Индивидуальная
Электрическая прочность изоляции, В

2830
Внешняя нагрузка не менее, кОм 2
Коммутируемое напряжение в нагрузке, В, не более
– для цепи постоянного тока

30 (резистивная нагрузка)
– для цепи переменного тока 250 (резистивная нагрузка)
Допустимый ток нагрузки, не более

5 А

3 А
Допустимый ток нагрузки, мА, не менее

10 (при 5 В постоянного тока)
Механический ресурс реле, циклов, не менее

10 000 000

Аналоговые выходы
Количество выходных устройств

2
Тип выходного устройства

ЦАП 0…10 В
Внешняя нагрузка не менее, кОм

2
Гальваническая развязка

Индивидуальная
Электрическая прочность изоляции, В

2830

Индикация и элементы управления
Тип дисплея

Текстовый монохромный ЖКИ с подсветкой, 2×16 символов
Дискретные индикаторы

Два светодиодных индикатора (красный и зеленый)
Количество механических кнопок

6

Чертежи, схемы, модели

Габаритные и установочные размеры ТРМ1033

Описание

ТРМ1033 – это контроллер с готовыми алгоритмами для автоматизации вентиляционных систем. Подходит для управления приточными и приточно-вытяжными установками. Автоматика на базе ТРМ1033 позволяет контролировать работу стандартных элементов вентиляции и регулировать температуру воздуха в помещении.

В РЕЕСТРЕ  МИНПРОМТОРГА

ТРМ1033 – это контроллер с готовыми алгоритмами для автоматизации вентиляционных систем. Подходит для управления приточными и приточно-вытяжными установками. Автоматика на базе ТРМ1033 позволяет контролировать работу стандартных элементов вентиляции и регулировать температуру воздуха в помещении.

Преимущества

Универсальность

ТРМ1033 – специализированный контроллер с готовым алгоритмом, подходит для применения в составе различных вентиляционных установок.

Простота

ТРМ1033 не требует программирования, это позволяет ввести прибор в эксплуатацию в течение часа.

Безопасность

ТРМ1033 своевременно предупреждает диспетчера о неполадках в работе системы.

Экономичность

Равномерный износ оборудования за счет поддержки управления частотным преобразователем.

Диспетчеризация

Интерфейс RS-485 и открытая карта регистров делают возможным включение ТРМ1033 в систему удаленной диспетчеризации (SCADA, OPC).

Взаимозаменяемость

Единая аппаратная база всех устройств линейки ТРМ1033. Все приборы взаимозаменяемы.



Поддерживаемые вентиляционные системы

Контроллер ТРМ1033 имеет несколько модификаций. Каждая содержит свой встроенный алгоритм и поддерживает работу определенных элементов вентиляции. Разбиение модификаций произведено по следующим элементам:

  • Водяной или электрический калорифер нагрева.
  • Водяной или фреоновый охладитель.
  • Клапан рециркуляции.
  • Рекуператор.
  • Увлажнитель.
  • Резервный вентилятор.

Все модификации

Приточные схемы

Приточно-вытяжные схемы

Функциональные возможности

Элемент Функции ТРМ1033
Водяной калорифер нагрева
  • Прогрев
  • Контроль обмерзания
  • Плавный выход на уставку температуры притока при запуске системы
  • Защита от превышения температуры обратной воды по погодозависимому графику
  • Контроль работы циркуляционного насоса в контуре теплоносителя
Электрический калорифер нагрева
  • Поддержка до 3-х ступеней нагрева
  • Защита от перегрева
  • Режим продува
Воздушный клапан
  • Обогрев
  • Контроль аварии
Воздушный фильтр
  • Контроль засорения
Вентилятор
  • Контроль работоспособности
  • Учет времени наработки
  • Резервирование
  • Управление преобразователем частоты
Увлажнитель
  • Поддержание заданного уровня влажности
  • Контроль аварии
Рекуператор
  • Поддержка работы трех видов рекуператоров: гликолевого, роторного и пластинчатого
  • Прогрев
  • Контроль обмерзания
  • Прогрев воздуха перед рекуператором
  • Контроль аварии
Рециркуляция
  • Управление клапанами притока, рециркуляции и вытяжки посредством аналогового сигнала
ККБ
  • Управление включением
  • Контроль аварии
Водяной охладитель
  • Управление приводом клапана в контуре теплоносителя
Общие
  • Работа по расписанию
  • Коррекция уставки притока по температуре в помещении
  • Поддержка дискретного и аналогового управления приводом клапана теплоносителя
  • Ведение журнала аварий с меткой времени
  • Режим экономии энергии в ночное время суток
  • Автоматическая смена сезонов Зима/Лето по уличной температуре
  • Диспетчеризация посредством RS-485
  • Возможность настройки и смены модификации прибора с помощью конфигуратора
  • Поддержка датчиков РТ100, РТ1000, NTC10k и 4…20 мА
  • Совместим с OwenCloud

Модификации

Модификации ТРМ1033

Примечание. Для алгоритмов: 01.01, 02.01, 31.00, 32.00 обязательно применение модуля расширения входов/выходов ПРМ1.

ТРМ1033—Х.Х

Дополнительные возможности

Конфигурирование контроллера для управления вентиляцией с ПК

Контроллер ТРМ1033 можно настроить как с панели прибора, так и с использованием ПК в Owen Configurator. Подключение прибора осуществляется с помощью кабеля miniUSB. Конфигуратор позволяет обновлять встроенное ПО контроллера, записывать и читать значения параметров. Готовую конфигурацию можно сохранить на ПК и дублировать ее в другие аналогичные контроллеры при необходимости.

Конфигурирование контроллера для управления насосами с ПК

Диспетчеризация контроллера для управления вентиляцией

Наличие интерфейса RS-485 позволяет включать ТРМ1033 в системы распределенной диспетчеризации. Информацию с приборов можно передавать на OPC-серверы, SCADA-системы, облачные сервисы. В ОВЕН OPC-сервер и облачном сервисе OwenCloud представлены готовые шаблоны для ТРМ1033.

Удаленный мониторинг работы контроллера для управления насосами со смартфона

При работе с OwenCloud удаленный контроль и управление системой в реальном времени можно осуществлять как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.
