Описание

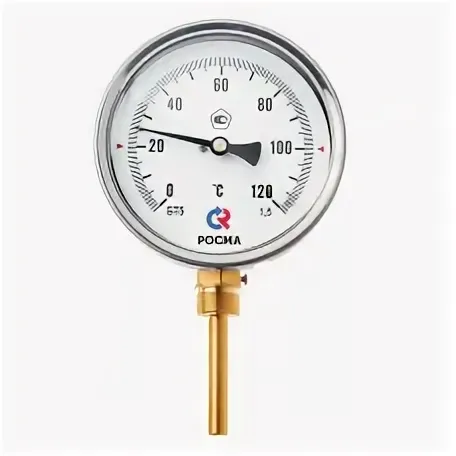

Тип БТ, серия 211. Радиальное присоединение в комплекте с защитной латунной гильзой. Термометр радиальный биметаллический предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Принцип действия прибора основан на зависимости деформации чувствительного элемента от измеряемого значения, °C. В качестве чувствительного элемента используется биметаллическая пружина. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки. Корпус прибора изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.
Область применения: системы кондиционирования, теплоснабжения, водоснабжения.
При измерении температуры агрессивных сред рекомендуется использовать термометр биметаллический с гильзой из нержавеющей стали.
63, 100
| Ø63 | 2,5 |
| Ø100 | 1,0* / 1,5 |
* — опция
| −40…+60** | −30…+70*** | 0…+60 |
| 0…+100 | 0…+120 | 0…+160 |
| 0…+200 | 0…+250 | 0…+300 |
| 0…+350 | 0…+450 |
** — только для Ø63
*** — только для Ø100
Окружающая среда: −10…+60
46 (кроме t°=0…+60 / 300 / 350 / 450 °C)
64 (кроме t°=0…+60 / 450 °C)
100, 150 (для Ø63 только до +350 °C)
Возможно изготовление погружной части длиной до 1000 мм (с шагом 50 мм)
Биметаллическая спираль
Нержавеющая сталь 08Х18Н10
IP54, коррозионностойкая сталь 12Х15Г9НД
Коррозионностойкая сталь 12Х15Г9НД,
байонетное
Алюминий, шкала черная на белом фоне
Минеральное
G½ или M20×1,5
10 (латунная гильза с погружной частью длиной до 100 мм)
2,5 (латунная гильза с погружной частью длиной более 100 мм)
25 (гильза из нержавеющей стали 08Х18Н10)
На штоке
3 года
Группа C2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 2.1 по ГОСТ 15150
Подробнее
ТУ 4211-001-4719015564-2008
При температуре 0…+450 °С и длине погружной части 100 мм и более материал гильзы — нержавеющая сталь 12Х18Н10
Термометры БТ, серия 211 (радиальное присоединение)
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний температуры, °C | Длина погружной части, мм / Цена с НДС, руб. | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L=46 | L=64 | L=100 | L=150 | L=200 | L=250 | L=300 | |||||
| БТ-32.211 | 63 | 2,5 | −40…+60; 0…60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 | 1180 | 1250 | 1320 | 1480 | 1660 | — | — | |
| БТ-52.211 | 100 | 1* / 1,5 | −30…+70; 0…60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 | 1685 | 1755 | 1865 | 1970 | 2205 | 2340 | 2475 | |
* — под заказ, +10% к стоимости прибора
Для L=46 кроме t° = 0…+60 / 300 / 350 / 450 °C.
Для L=64 кроме t° = 0…+60 / 450 °С.
Для L=100 / 150 для Ø63 только до +350 °C.
Дополнительные опции
| Наименование услуги | Тип | Цена с НДС, руб. |
|---|---|---|
| Латунный фланец | БТ серия 211 | 170 |
| Указатель предельных значений (нержавеющая сталь) | БТ серия 211, кроме БТ-32.211 | 120 |
| Указатель рабочей температуры (1 маркер / 2 маркера на циферблате), с установкой |
БТ серия 211 | 40 / 50 |
| Исполнение с классом точности 1,0 | БТ-52.211 | +10% к стоимости прибора |
| Гильза из нержавеющей стали (вместо латунной) | БТ серия 211 | под заказ |
| Погружная часть более 300 мм (шаг 50 мм) | БТ-52.211 | под заказ |
| Свидетельство о поверке к нумерованному прибору | БТ серия 211 | 130 |
| Протокол поверки к нумерованному прибору | БТ серия 211 | 130 |
| Индивидуальный паспорт на нумерованный прибор | БТ серия 211 | 100 |
| Первичная заводская поверка | БТ серия 211 | бесплатно |
| Периодическая поверка | БТ серия 211 | 350 |
| Ремонт | БТ серия 211 | от 170 |
При t=0…450 °C и длине погружной части 100 мм и более материал гильзы — нержавеющая сталь
