Описание

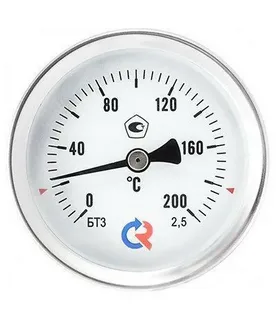

Тип БТ, серия 211. Термометр биметаллический (осевое присоединение) комплектуется защитной погружной гильзой из латуни. Прибор предназначен для измерения температуры жидкостей, пара и газов в отопительных и санитарных установках, в системах кондиционирования и вентиляции. Корпус термометра изготавливается из коррозионностойкой стали, шток — из нержавеющей стали.
Область применения: системы кондиционирования, теплоснабжения, водоснабжения.
При измерении температуры агрессивных сред рекомендуется комплектовать термометр гильзой из нержавеющей стали.
63, 80, 100, 150, 160*
* — под заказ
| Ø63 | 2,5 |
| Ø80, 100, 150, 160 |
1,0** |
| 1,5 |
** — опция для t° от −40 °С
| −50…+50 | −40…+60 | 0…+60 |
| 0…+100 | 0…+120 | 0…+160 |
| 0…+200 | 0…+250 | 0…+350 |
| 0…+450 |
Окружающая среда: −10…+60
Возможно изготовление погружной части длиной до 1000 мм (с шагом 50 мм)
| Ø63 | 46*** / 64*** / 100 / 150 / 200 / 250 / 300 |
| Ø80 | 46*** / 64 / 100 / 150 / 200 / 250 / 300 |
| Ø100 | 46*** / 64 / 100 / 150 / 200 / 250 / 300 |
| Ø150, 160 | 64 / 100 / 150 / 200 / 250 / 300 |
*** — кроме t°= 0… +450 °С
Биметаллическая спираль
Нержавеющая сталь 08Х18Н10
IP54, коррозионностойкая сталь 12Х15Г9НД
Коррозионностойкая сталь 12Х15Г9НД,
Ø63 — запрессованное
Ø80, 100, 150, 160 — байонетное
Алюминий, шкала черная на белом фоне
Минеральное
G½ или M20×1,5
10 (латунная гильза с погружной частью длиной до 100 мм)
2,5 (латунная гильза с погружной частью длиной более 100 мм)
25 (гильза из нержавеющей стали 08Х18Н10)
На штоке (для Ø63) или на корпусе с тыльной стороны
3 года
Группа C2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 2.1 по ГОСТ 15150
Подробнее
ТУ 4211-001-4719015564-2008
При температуре 0…+450 °С и длине погружной части 100 мм и более материал гильзы — нержавеющая сталь 12Х18Н10
Термометры БТ, серия 211 (осевое присоединение)
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний температуры, °C | Длина погружной части, мм / Цена с НДС, руб. | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| L=46 | L=64 | L=100 | L=150 | L=200 | L=250 | L=300 | |||||
| БТ-31.211 | 63 | 2,5 | −50…+50; −40…+60; 0…60 / 100 / 120 / 160 / 200 / 250 / 350 / 450 | 680*** | 750*** | 850 | 1035 | 1415 | — | — | |
| БТ-41.211 | 80 | 1** / 1,5 | 890*** | 975 | 1060 | 1295 | 1465 | 1615 | — | ||
| БТ-51.211 | 100 | 1** / 1,5 | 1090*** | 1120 | 1225 | 1370 | 1575 | 1730 | 1935 | ||
| БТ-71.211 | 150 / 160* | 1** / 1,5 | — | 1565 | 1620 | 1785 | 2170 | 2310 | 2470 | ||
* — под заказ
** — опция для t° от -40 °С, +10% к стоимости прибора (под заказ)
*** — кроме t°= 0…+450 °С
Дополнительные опции
| Наименование услуги | Тип | Цена с НДС, руб. |
|---|---|---|
| Латунный фланец | БТ серия 211 | 170 |
| Указатель предельных значений (нержавеющая сталь) | БТ серия 211, кроме БТ-31.211 | 120 |
| Указатель рабочей температуры (1 маркер / 2 маркера на циферблате), с установкой |
БТ серия 211, кроме БТ-31.211 | 40 / 50 |
| Исполнение с классом точности 1,0 | БТ серия 211, кроме БТ-31.211 | +10% к стоимости прибора |
| Гильза из нержавеющей стали (вместо латунных) | БТ серия 211 | под заказ |
| Погружная часть более 300 мм (шаг 50 мм) | БТ-51.211, БТ-71.211 | под заказ |
| Свидетельство о поверке к нумерованному прибору | БТ серия 211 | 130 |
| Протокол поверки к нумерованному прибору | БТ серия 211 | 130 |
| Индивидуальный паспорт на нумерованный прибор | БТ серия 211 | 100 |
| Первичная заводская поверка | БТ серия 211 | бесплатно |
| Периодическая поверка | БТ серия 211 | 350 |
| Ремонт | БТ серия 211 | от 170 |
При t=0…450 °C и длине погружной части 100 мм и более материал гильзы — нержавеющая сталь
Принцип действия термометра основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один её конец закреплен внутри штока, а к другому присоединяется ось стрелки.
Для защиты штока от гидроударов и механических повреждений биметаллический термометр поставляется с погружной гильзой. Стандартно гильза выполнена из латуни и рассчитана на воздействие давления рабочей среды до 10 МПа.
Для температурного диапазона от 0 до 450 °C и длины погружной части от 100 мм термометр комплектуется гильзой из нержавеющей стали с рабочим давлением до 25 МПа.
