Термометры коррозионностойкие с возможностью гидрозаполнения силиконом (радиальное присоединение с резьбами CH, CB, ПН)

Описание

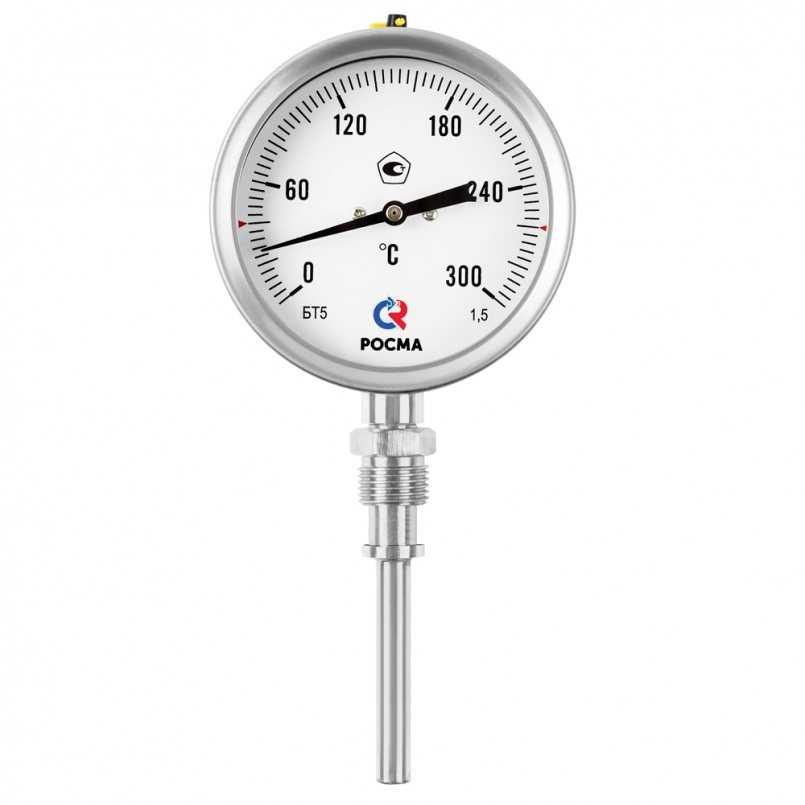

Тип БТ, серия 220. Коррозионностойкий термометр с радиальным присоединением и резьбой CH, CB, ПН. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.

Гидрозаполнение возможно только для БТ с диапазоном показаний температур до 250°С.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Диаметр корпуса, мм

100

Класс точности

1,0* / 1,5
* — опция

Диапазоны показаний температур, °С
−50…+50** −50…+100**
−30…+70 0…+60
0…+100 0…+120
0…+160 0…+200
0…+250 0…+300
0…+350 0…+450
0…+500

** — кроме класса точности 1,0

Диапазон рабочих температур, °C

Окружающая среда: −60…+60 °C

Длина погружной части, мм

64, 100, 150, 200, 250, 300
Возможно изготовление погружной части длиной до 1000 мм (с шагом 50 мм).

Чувствительный элемент

Биметаллическая спираль

Шток

Нержавеющая сталь 08Х18Н10

Корпус

IP65, нержавеющая сталь 08Х18Н10

Кольцо

Нержавеющая сталь 08Х18Н10, байонетное

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное многослойное безопасное — триплекс

Резьба присоединения

G½ или М20×1,5

Тип присоединения (на штоке)

Свободная наружная резьба — СН
Свободная внутренняя резьба — СВ
Перемещаемая наружная резьба — ПН

Комплектность

Без гильзы
Опция:
— гильза из нержавеющей стали 08Х18Н10
— цельноточеная гильза из нержавеющей стали 08Х18Н10

Рабочее давление, МПа

На штоке: 10
На гильзе из нержавеющей стали: 25
На цельноточеной гильзе: 60

Межповерочный интервал

3 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 1.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4211-001-4719015564-2008

ЧертежиМонтаж и эксплуатацияДокументыКарта заказаPDFАналогиF.A.Q.Где купить?

Термометры БТ, серия 220 с воз­мож­нос­тью гид­ро­за­пол­не­ния си­ли­ко­ном (ра­ди­аль­ное при­со­еди­не­ние с резьбами CH, CB, ПН)

Тип Диаметр корпуса Класс точности Диапазон показаний температуры, °C Длина погружной части, мм / Цена с НДС, руб.
L=64 L=100 L=150 L=200 L=250 L=300
БТ-52.220 СН 100 1* / 1,5 −50…+50**; −50…+100**; −30…+70;
0…60 / 100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 / 500		 4070 4170 4330 4430 4580 4735
БТ-52.220 СВ 4010 4115 4270 4420 4525 4690
БТ-52.220 ПН 3995 4105 4245 4340 4440 4590

* —  под заказ, +10% к стоимости прибора
** — кроме класса точности 1,0

Дополнительные опции

Наименование услуги Цена с НДС, руб.
Гильза из нержавеющей стали под заказ
Указатель предельных значений (нержавеющая сталь) 120
Указатель рабочей температуры (1 маркер / 2 маркера на циферблате), с установкой 40 / 50
Погружная часть более 300 мм (шаг 50 мм) под заказ
Свидетельство о поверке к нумерованному прибору 130
Протокол поверки к нумерованному прибору 130
Индивидуальный паспорт на нумерованный прибор 100
Первичная заводская поверка бесплатно
Периодическая поверка 350
Ремонт БТ (без ГЗ) от 170
Ремонт БТ (с ГЗ)
с учетом слива силикона		 от 315

Стоимость гидрозаполнения:

Тип Диаметр корпуса Объем жидкости в приборе, мл Цена заполнения прибора, с НДС, руб. силикон ПМС-50 Цена слива прибора, с НДС, руб.
силикон ПМС-50
БТ-52.220
(СН, СВ, ПН)		 100 260 230 420
