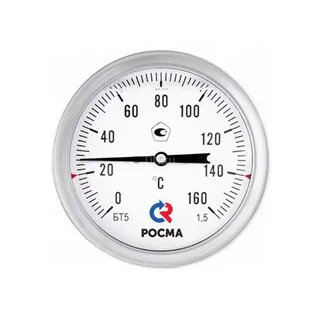

Термометры коррозионностойкие с возможностью гидрозаполнения силиконом (осевое присоединение)

Описание

Тип БТ, серия 220. Коррозионностойкий термометр с осевым присоединением и резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве чувствительного элемента используется биметаллическая пружина. Биметаллическая пружина изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку термометра. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.

Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.

Прибор поставляется «сухой» (готовый к гидрозаполнению) или заполненный силиконом по требованию заказчика.

Гидрозаполнение возможно только для БТ с диапазоном показаний температур до 250 °С.

Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.

Диаметр корпуса, мм

100

Класс точности

1,5

Диапазоны показаний температур, °С
−50…+50 −50…+100
−30…+50 0…+100
0…+120 0…+160
0…+200 0…+250
0…+300 0…+350
0…+450 0…+500
Диапазон рабочих температур, °C

Окружающая среда: −60…+60 °C

Длина погружной части, мм

64, 100, 150, 200, 250, 300
Возможно изготовление погружной части длиной до 1600 мм (с шагом 50 мм).

Чувствительный элемент

Биметаллическая спираль

Шток

Нержавеющая сталь 08Х18Н10

Корпус

IP65, нержавеющая сталь 08Х18Н10

Кольцо

Нержавеющая сталь 08Х18Н10, байонетное

Циферблат

Алюминий, шкала черная на белом фоне

Стекло

Минеральное многослойное безопасное — триплекс

Резьба присоединения (на штоке)

G½ или М20х1,5

Комплектность

Без гильзы
Опция:
— гильза из нержавеющей стали 08Х18Н10
— цельноточеная гильза из нержавеющей стали 08Х18Н10

Рабочее давление, МПа

На штоке: 10
На гильзе из нержавеющей стали: 25
На цельноточеной гильзе: 60

Межповерочный интервал

3 года

Климатическое исполнение

Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 1.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4211-001-4719015564-2008

ЧертежиМонтаж и эксплуатацияДокументыКарта заказаPDFАналогиF.A.Q.Где купить?

Термометры БТ, серия 220 с воз­мож­нос­тью гид­ро­за­пол­не­ния си­ли­ко­ном (осе­вое при­со­еди­не­ние)

Тип Диаметр корпуса Класс точности Диапазон показаний температуры, °C Длина погружной части, мм / Цена с НДС, руб.
L=64 L=100 L=150 L=200 L=250 L=300
БТ-51.220 под ГЗ 100 1,5 −50…+50; −50…+100; −30…+50; 0…100 / 120 / 160 / 200 / 250 / 300 / 350 / 450 / 500 2775 2860 2980 3120 3215 3275

Дополнительные опции

Наименование услуги Цена с НДС, руб.
Гильза из нержавеющей стали под заказ
Указатель предельных значений (нержавеющая сталь) 120
Указатель рабочей температуры (1 маркер / 2 маркера на циферблате), с установкой 40 / 50
Погружная часть более 300 мм (шаг 50 мм) под заказ
Свидетельство о поверке к нумерованному прибору 130
Протокол поверки к нумерованному прибору 130
Индивидуальный паспорт на нумерованный прибор 100
Первичная заводская поверка бесплатно
Периодическая поверка 350
Ремонт БТ (без ГЗ) от 170
Ремонт БТ (с ГЗ)
с учетом слива силикона		 от 315

Стоимость гидрозаполнения:

Тип Диаметр корпуса, мм Объем жидкости в приборе, мл Цена заполнения прибора, с НДС, руб. силикон ПМС-50 Цена слива прибора, с НДС, руб.
силикон ПМС-50
БТ-51.220 100 130 135
 420
