Описание

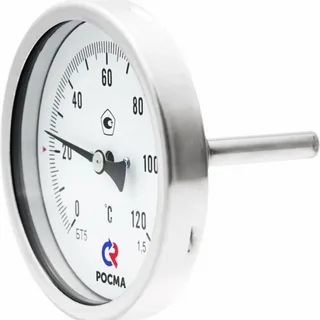

Тип БТ, серия 220. Биметаллический коррозионностойкий термометр с осевым присоединением и резьбой на штоке. Предназначен для измерения температуры агрессивных жидкостей и газов. Принцип действия термометров БТ основан на зависимости деформации чувствительного элемента от измеряемой температуры. В качестве такого элемента используется биметаллическая пружина. Она изготавливается из двух прочно соединенных металлических пластин, имеющих различные температурные коэффициенты линейного расширения. При изменении температуры пружина изгибается и вращает стрелку. Один конец пружины закреплен внутри штока, а к другому присоединяется ось стрелки.
Корпус и шток коррозионностойкого термометра изготовлены из нержавеющей стали. Возможна комплектация термометра гильзой из нержавеющей стали с давлением до 25 МПа или до 60 МПа.
Область применения: химическая промышленность, нефтехимическая промышленность, машиностроение.
100, 150, 160*
* — под заказ
1,0** / 1,5
** — опция
| −50…+50*** | −50…+100*** |
| −30…+50 | 0…+100 |
| 0…+120 | 0…+160 |
| 0…+200 | 0…+250 |
| 0…+350**** | 0…+450**** |
*** — кроме класса точности 1,0
**** — кроме L = 46 мм
Окружающая среда: −60…+60
46, 64, 100, 150, 200, 250, 300
Возможно изготовление погружной части длиной до 1600 мм (с шагом 50мм)
Биметаллическая спираль
Нержавеющая сталь 08Х18Н10
IP65, нержавеющая сталь 08Х18Н10
Нержавеющая сталь 08Х18Н10,
байонетное
Алюминий, шкала черная на белом фоне
Минеральное
G½ или М20х1,5
Без гильзы
Опция:
— гильза из нержавеющей стали 08Х18Н10
— цельноточеная гильза из нержавеющей стали 08Х18Н10
На штоке: 10
На гильзе из нержавеющей стали: 25
На цельноточеной гильзе: 60
3 года
Группа Д2 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 1.1 по ГОСТ 15150
Подробнее
ТУ 4211-001-4719015564-2008
Термометры БТ, серия 220 (осевое присоединение)
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний температуры, °C | Длина погружной части, мм / Цена с НДС, руб. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| L=46 | L=64 | L=100 | L=150 | L=200 | L=250 | L=300 | ||||
| БТ-51.220 | 100 | 1* / 1,5 | −50…+50**; −50…+100**; −30…+50; 0…100 / 120 / 160 / 200 / 250 / 350*** / 450*** |
1485 | 1640 | 1750 | 1910 | 2060 | 2120 | 2200 |
| БТ-71.220 | 150 / 160* | 1* / 1,5 | 4070 | 4095 | 4230 | 4490 | 4665 | 4850 | 4995 | |
* — под заказ
** — кроме класса точности 1,0
*** — кроме L = 46 мм
Дополнительные опции
| Наименование услуги | Цена с НДС, руб. |
|---|---|
| Гильза из нержавеющей стали | под заказ |
| Указатель предельных значений (нержавеющая сталь) | 120 |
| Указатель рабочей температуры (1 маркер / 2 маркера на циферблате), с установкой | 40 / 50 |
| Исполнение с классом точности 1,0 | +10% к стоимости прибора |
| Погружная часть более 300 мм (шаг 50 мм) | под заказ |
| Свидетельство о поверке к нумерованному прибору | 130 |
| Протокол поверки к нумерованному прибору | 130 |
| Индивидуальный паспорт на нумерованный прибор | 100 |
| Первичная заводская поверка | бесплатно |
| Периодическая поверка | 350 |
| Ремонт | от 170 |
