Термоманометры радиальные

Описание

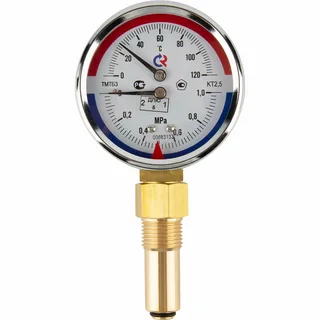

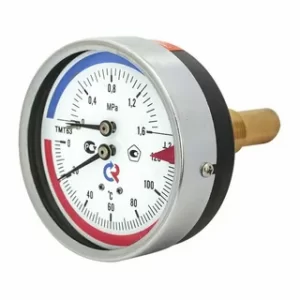

Тип ТМТБ. Термоманометр радиальный — комбинированный прибор, предназначенный для измерения температуры и избыточного давления неагрессивных к медным сплавам сред в системах теплоснабжения и водоснабжения.

Термоманометр объединяет в одном корпусе манометр и термометр, имеет циферблат с двумя шкалами и две указательных стрелки. Одна шкала служит для отсчета давления, другая — температуры. Компания РОСМА выпускает устройства двух типоразмеров: диаметром корпуса 80 и 100 мм. По расположению штуцера приборы подразделяются на осевые и радиальные. Длина погружной части также может варьироваться по заказу потребителя.

Термоманометр комплектуется клапаном, который служит для удобства подключения прибора, а также позволяет его демонтировать без разгерметизации (слива) системы и остановки технологического процесса. Максимальное рабочее давление на клапане — 2,5 МПа.

Область применения: системы отопления, водоснабжения, бойлеры, паровые котлы и т. д.

Диаметр корпуса, мм

80, 100

Класс точности

2,5

Диапазон показаний температур, °С

0…+120 / 150

Диапазон показаний давлений, МПа

0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5

Диапазон рабочих температур, °C

Окружающая среда: −60…+60
Измеряемая среда: 0…+150

Длина погружной части, мм

46, 64, 100

Корпус

IP40, cталь 10, цвет черный

Кольцо

Хромированная сталь 10

Чувствительный элемент манометрической части, трибко-секторный механизм, клапан

Медный сплав

Чувствительный элемент
термометрической части

Биметаллическая спираль

Циферблат

Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления

Стекло

Минеральное

Штуцер манометра

Медный сплав

Шток термометра

Нержавеющая сталь 08Х18Н10

Присоединение

Радиальное

Резьба присоединения (на клапане)

G½

Максимальное рабочее давление (на клапане), МПа

2,5

Межповерочный интервал

2 года

Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4212-001-4719015564-2008
ГОСТ 2405-88

ЧертежиМонтаж и эксплуатацияДокументыКарта заказаPDFГде купить?

Термоманометры ТМТБ радиальные

Тип Диаметр корпуса Класс точности Диапазон показаний
(давление/температура)		 Резьба присоединения на клапане Цена с НДС, руб.
L=46 L=64 L=100
ТМТБ-31 80 2,5 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 МПа
0…+120 / 150 °C		 G½ 1990 2050 2105
ТМТБ-41 100 2145 2205 2250

Дополнительные опции

Наименование услуги Цена с НДС, руб.
Указатель предельных значений (нержавеющая сталь) 120
Свидетельство о поверке к нумерованному прибору 130
Протокол поверки к нумерованному прибору 130
Индивидуальный паспорт на нумерованный прибор 100
Первичная заводская поверка бесплатно
Периодическая поверка 490
Пломбировка термоманометра (под заказ) 25
Ремонт от 285
Очистка прибора от загрязнений (мазут, краска и пр.) индивидуально
