Управление насосами

При работе с OwenСloud удаленный контроль и управление системой в реальном времени можно осуществлять, как с компьютера, так и со смартфона. При использовании приложения доступны текущие данные с прибора, представлена возможность записи параметров, можно увидеть историю предшествующих команд, посмотреть графики и получить уведомление в случае аварии.

Для удобства работы с СУНА-121 и СУНА-122 в мессенджере Telegram представлен бот-помощник. Бот оперативно предоставит информацию по работе приборов и позволит сократить время на ее поиски.

Бот предоставляет:

• Информацию по работе с конфигуратором.
• Информацию с описанием работы каждой функции.
• Информацию с описанием и назначением каждого параметра.
• Информацию по причинам возникновения и способу устранения аварии.
• Актуальную версию прошивки для каждого алгоритма.
• Схемы подключения для каждого алгоритма.
• Документацию и сертификаты.

• Технические характеристики

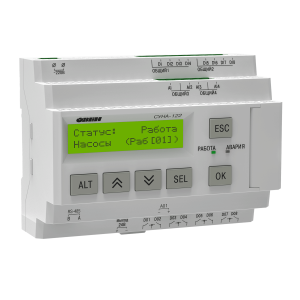

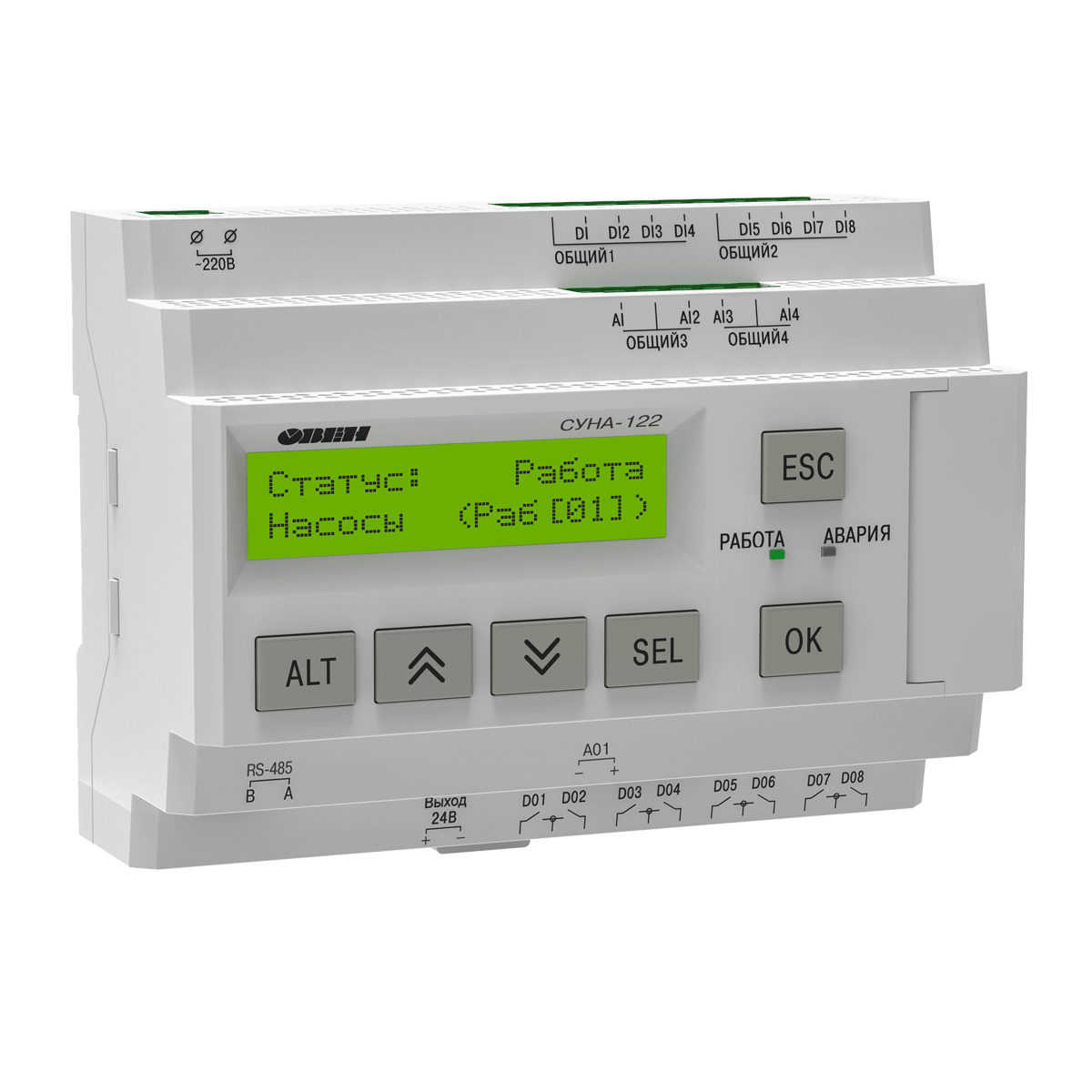

  Технические характеристики контроллера для каскадного управления насосами

  Наименование	Значение (свойства)
  	СУНА-122.220.хх	СУНА-122.24.хх
  Диапазон напряжения питания, В	94…264 (номинальное 120…230 В, при 47…63 Гц)	19…30 (номинальное 24 В)
  Гальваническая развязка	есть
  Электрическая прочность изоляции, В	2830 (между входом питания и другими цепями)	1780 (между входом питания и другими цепями)
  Потребляемая мощность, не более	17 ВА	10 Вт
  Встроенный источник питания	есть	—
  Выходное напряжение встроенного источника питания постоянного тока, В	24±3	—
  Ток нагрузки встроенного источника питания, мА, не более	100	—
  Электрическая прочность изоляции (между выходом питания и другими цепями), В	1780	—
  Сетевые возможности
  Интерфейс связи	RS-485
  Протокол связи	Modbus RTU, Modbus ASCII
  Режим работы	Slave
  Скорость передачи данных, бит/сек	9600, 14400, 19200, 38400, 57600, 115200
  Конструкция
  Тип корпуса	Для крепления на DIN-рейку (35 мм)
  Габаритные размеры, мм	123×90×58
  Степень защиты корпуса по ГОСТ 14254-96	IP20
  Масса контроллера, кг, не более (для всех вариантов исполнений)	0,6
  Средний срок службы, лет	8
  Дискретные входы
  Количество входов	8
  Номинальное напряжение питания, В	230 (переменный ток)	24 (постоянный ток)
  Максимально допустимое напряжение питания, В	264 (переменный ток)	30 (постоянный ток)
  Тип датчика для дискретного входа	Механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.)
  Ток «логической единицы», мА	0,7…1,45	2…4
  Ток «логического нуля», мА	0…0,5	0…0,5
  Уровень сигнала, соответствующий «логической единице», В	159…264	15…30
  Уровень сигнала, соответствующий «логическому нулю», В	0…40	-3…5
  Минимальная длительность импульса, воспринимаемая дискретным входом	1,5 сек	2 мс
  Гальваническая развязка	Групповая, по 4 входа (1–4 и 5–8)
  Электрическая прочность изоляции, В	1780 между группами входов
  	2830 между другими цепями контроллера
  Аналоговые входы
  Количество	4
  Тип измеряемых сигналов, униполярный	4…20 мА
  Предел основной приведенной, погрешности, %	±0,5
  Сопротивление встроенного шунтирующего резистора для режима 4…20 мА, Ом	121
  Значение наименьшего значащего разряда	6 мкА (0…20 мА/3700)
  Период обновления результатов измерения четырех каналов, мс, не более	10
  Гальваническая развязка	Отсутствует
  Дискретные выходы
  Количество выходных устройств	8
  Тип выходного устройства	Дискретный, релейные (нормально разомкнутые контакты)
  Гальваническая развязка	Индивидуальная
  Электрическая прочность изоляции, В	2830
  Коммутируемое напряжение в нагрузке, В, не более:
  – для цепи постоянного тока	30 (резистивная нагрузка)
  – для цепи переменного тока	250 (резистивная нагрузка)
  Допустимый ток нагрузки, не более	5 А при напряжении не более 250 В переменного тока и cosφ >0,95; 3 А при напряжении не более 30 В постоянного тока
  Установившийся ток при максимальном напряжении:
  – для цепи постоянного тока, А, не более	5 (резистивная нагрузка)
  – для цепи переменного тока, А, не более	10 (резистивная нагрузка)
  Допустимый ток нагрузки, мА, не менее	10 (при 5 В постоянного тока)
  Механический ресурс реле, циклов, не менее	10 000 000
  Электрический ресурс реле, циклов, не менее	200 000: 3 А при 125 В переменного тока, резистивная нагрузка
  	100 000: 3 А при 250 В переменного тока
  	100 000: 5 А, 30 В постоянного тока, резистивная нагрузка
  	25 000: 10 А при 250 В переменного тока (900 циклов в час: 1 сек вкл./3 сек выкл.)
  Аналоговые выходы
  Количество выходных устройств	1
  Тип выходного устройства	ЦАП «параметр-ток»
  Диапазон генерации тока, мА	4…20
  Напряжение питания, В	12…30
  Внешняя нагрузка не более, кОм	1
  Гальваническая развязка	есть (индивидуальная)
  Электрическая прочность изоляции, В	2830
  Индикация и элементы управления
  Тип дисплея	текстовый монохромный ЖКИ с подсветкой, 2х16 символов
  Дискретные индикаторы	два светодиодных индикатора (красный и зеленый)
  Количество механических кнопок	6

  Условия эксплуатации прибора

  Прибор эксплуатируется при следующих условиях:

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов.
  • Температура окружающего воздуха: -20…+55 °С.
  • Относительная влажность воздуха – не более 80 % (при +25 °С без конденсации влаги).
  • Атмосферное давление: от 84 до 106,7 кПа.
  • Высота над уровнем моря не более 2000 метров.
  • По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует группе исполнения В4 по ГОСТ Р 52931–2008 и категории УХЛ4 по ГОСТ 15150–69.
  • По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N1 по ГОСТ Р 52931–2008.
  • По устойчивости к воздействию атмосферного давления прибор относится к группе Р1 по ГОСТ Р 52931–2008.
  • Прибор отвечает требованиям по устойчивости к воздействию помех в соответствии с ГОСТ Р 51841 и ГОСТ Р 51522 для оборудования класса А.
  • По уровню излучения радиопомех (помехоэмиссии) прибор соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22–97).

  Прибор устойчив к прерываниям, провалам и выбросам напряжения питания:

  • для переменного тока – в соответствии с требованиями ГОСТ 30804.4.11-2013 (степень жесткости PS2);
  • для постоянного тока – в соответствии с требованиями ГОСТ Р 51841-2001 (МЭК 61131-2-2003, степень жесткости PS1) длительность прерывания напряжения питания до 10 мс включительно, длительность интервала – от 1 сек и более.
