СИ30 счетчик импульсов с поддержкой энкодеров и RS-485

Технические характеристики

Параметр Значение
Диапазон переменного напряжения питания:
– напряжение, В от 90 до 264
– частота, Гц от 47 до 63
Диапазон постоянного напряжения питания, В от 10,5 до 30
Максимальная потребляемая мощность, ВА, не более 12,5
Масса, кг, не более 1
Средний срок службы, лет 10
Межповерочный интервал, лет 2
Частота входных импульсов, Гц, не более 10000
Длительность входных импульсов, мкс, не менее 50
Диапазон значений умножителя от 0,00001 до 99999
Частота входного фильтра, Гц от 1 до 50000
Скважность импульса, не менее 2
Входы
Количество входов управления 4
Подключаемые датчики – коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.);
– n-p-n–типа с открытым коллекторным выходом;
– p-n-p–типа.
Напряжение низкого (активного) уровня на входах, В 0…4
Напряжение высокого уровня на входах, В 10…30
Количество счетных разрядов 6
Интерфейсы связи RS-485 (протоколы: Modbus ASCII/RTU, ОВЕН)

USB

Прибор эксплуатируется при следующих условиях

  • Закрытые взрывобезопасные помещения без агрессивных паров и газов
  • Температура окружающего воздуха от минус 20 до +70 °С
  • Верхний предел относительной влажности воздуха – не более 95 % при температуре +35 °С и более низких температурах без конденсации влаги
  • Атмосферное давление от 84 до 106,7 кПа

По устойчивости к механическим воздействиям при эксплуатации прибор соответствует группе исполнения N2 по ГОСТ 12997-84.

Функциональная схема прибора

Функциональная схема ОВЕН СИ30

Модификации

Модификации ОВЕН СИ30

СИ30—Х.Х.Х

Схемы подключения

Подключение к входу коммутационных устройств: а) при работе с n-p-n датчиками; б) при работе с p-n-p датчиками
Подключение датчиков, имеющих на выходе транзистор n-p-n типа с открытым коллекторным входом: а) пассивный датчик; б) активный датчик
Подключение к входу датчиков, имеющих на выходе транзистор p-n-p типа: а) активный датчик; б) пассивный датчик
Схема подключения нагрузки к ВУ типа Р
Схема подключения нагрузки к ВУ типа К
Схема подключения силового симистора к ВУ типа С
Схема подключения нагрузки к ВУ типа С двух тиристоров, подключенных встречно-параллельно

Схемы подключения приборов с различными ВУ

Подключение прибора с ВУ типа Р
Подключение прибора с ВУ типа С
Подключение прибора с ВУ типа К

Документация и ПО

Документация
webРуководство по эксплуатации СИ30 pdf 7.22 MB
Руководство по эксплуатации СИ30 English pdf 5.64 MB
Руководство по эксплуатации (краткое) СИ30 pdf 1.99 MB
Сертификаты
Декларация о соответствии на СИ30 zip 0.98 MB
Сертификат средств измерений СИ30 Казахстан zip 206.28 kB
Сертификат средств измерений СИ30 Беларусь zip 701.59 kB
Сертификат средств измерений СИ30 Россия.
65350-16		 zip 184.94 kB
Описание типа СИ СИ30 pdf 1.1 MB
ПО
Конфигуратор СИ30 zip 1.78 MB
USB драйвер СИ30 zip 3.24 MB

Проекты

Система управления насосной станцией

Система управления насосной станцией
Город: Амурская обл., г. Благовещенск

Используемая продукция ОВЕН:

Автоматизированная система учета продукции

Автоматизированная система учета продукции
Город: Вологда

Используемая продукция ОВЕН:

Умная школа

Умная школа
Город: Москва

Используемая продукция ОВЕН:

+4

Модернизация системы водоснабжения птицефабрики

Модернизация системы водоснабжения птицефабрики
Город: Рязань

Используемая продукция ОВЕН:

Автоматизированная система учета готовой продукции

Автоматизированная система учета готовой продукции
Город: Вологда

Используемая продукция ОВЕН:

Система управления спирально-навивным станком TFM-1250

Система управления спирально-навивным станком TFM-1250
Город: Нижний Новгород

Используемая продукция ОВЕН:

+3

Комплектность

  1. Прибор СИ30
  2. Комплект крепежных элементов
  3. Компакт-диск с ПО
  4. Паспорт и гарантийный талон
  5. Руководство по эксплуатации

Описание

Микропроцессорный счетчик импульсов СИ30 используется для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, сортировки продукции, суммарного количества изделий и т.п.

Счетчик импульсов СИ30 рекомендуется использовать совместно с энкодерами.

ОВЕН СИ30 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать при отрицательных температурах до -20 °С.

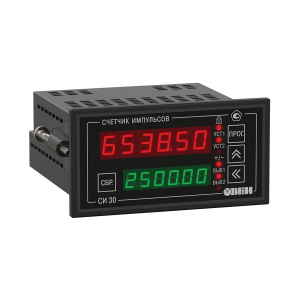

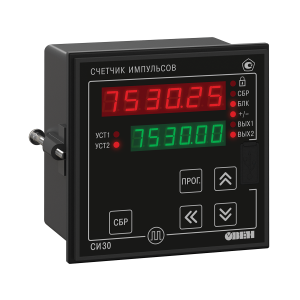

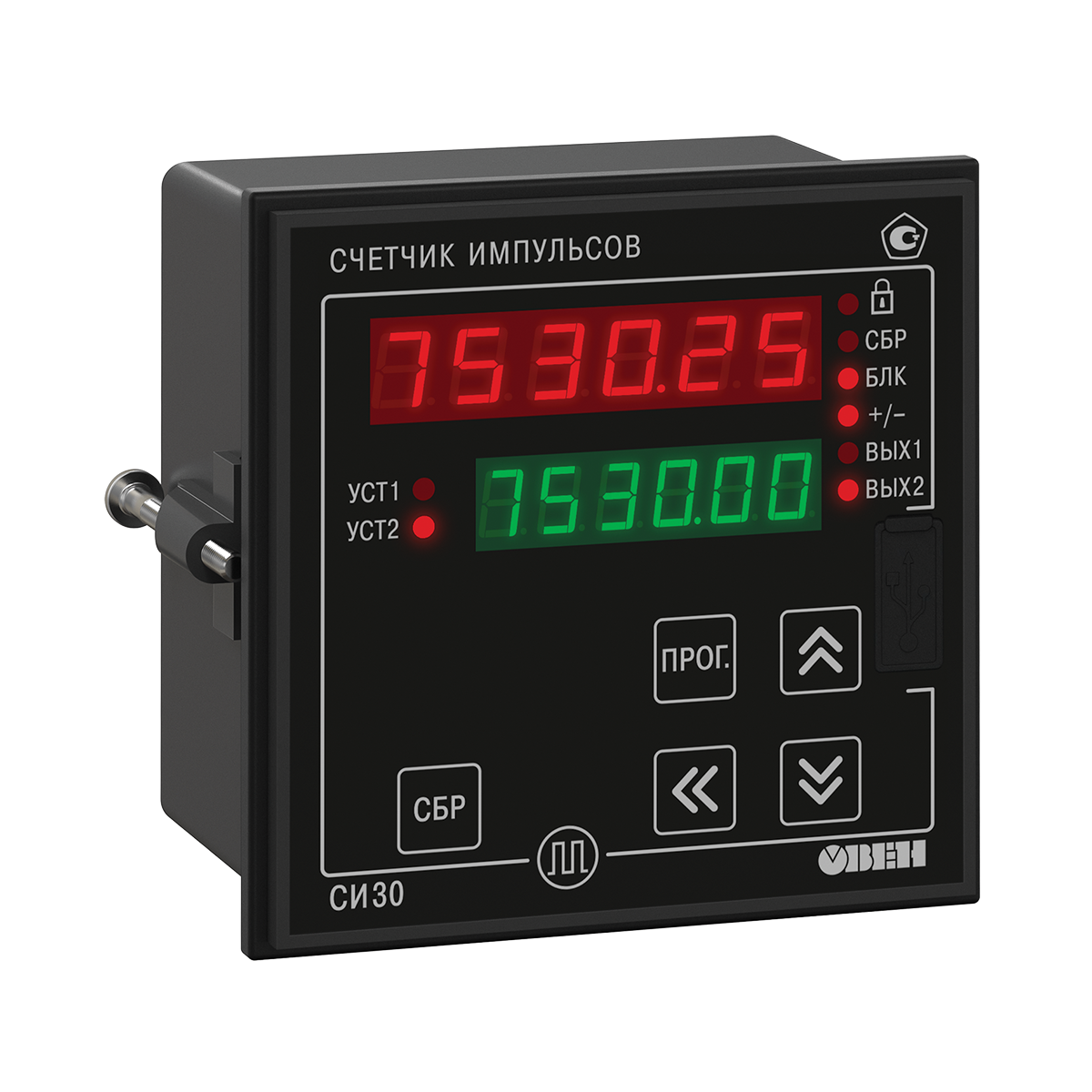

Цифровой счетчик импульсов СИ30 выпускается в корпусах 3-х типов: настенном Н и щитовых Щ1, Щ2.

Счетчик импульсов ОВЕН СИ30 настенный корпус Н

Основные функциональные возможности счетчика импульсов ОВЕН СИ30

  • Прямой, обратный или реверсивный счет импульсов, поступающих от подключенных к прибору датчиков.
  • Определение направления вращательного движения узлов и механизмов.
  • Перевод количества импульсов в реальные единицы измерения продукции.
  • Выбор позиции десятичной точки.
  • Коэффициент масштабирования.
  • Четыре режима работы выходных устройств.
  • Четыре дискретных входа для организации счета и реализации функций старт/стоп, блокировка, сброс.
  • Универсальные входы, позволяющие работать с датчиками PNP/NPN-типа, сухим контактом, датчиками высокого и низкого уровня, энкодерами.
  • Встроенный источник питания датчиков — 24В с максимальным током нагрузки не более 100 мА.
  • Управление нагрузкой с помощью двух выходных устройств.
  • Сохранение результатов счета при отключении питания.
  • Встроенный модуль интерфейса RS-485 и USB-порт для подключения к ПК.
  • Поддержка протоколов Modbus (ASCII, RTU), ОВЕН.
  • Автоматическое определение протокола связи.
  • Конфигуратор для настройки счетчика с ПК.
  • Улучшенная помехоустойчивость. Полное соответствие требованиям ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А с критерием качества.
