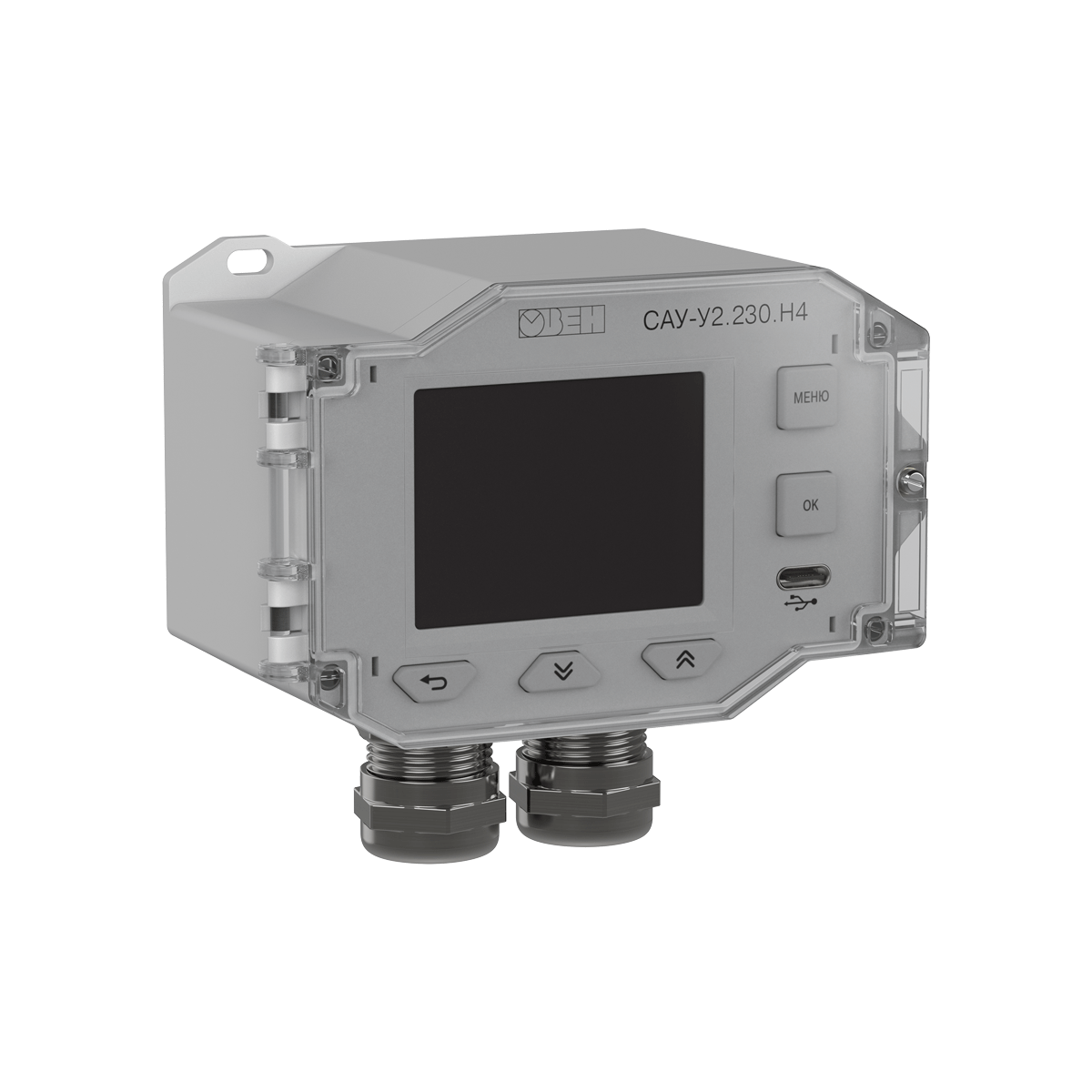

САУ-У2 контроллер для управления насосами с RS-485 и USB

Описание

Контроллер САУ-У2 предназначен для создания систем автоматизации технологических процессов, связанных с контролем и поддержанием заданного уровня жидких веществ в различных резервуарах, емкостях, контейнерах и т. п., а также управления насосами

Прибор обеспечивает контроль значения уровня рабочей среды или ее состояния (давления, температуры и/или других параметров) – до четырех параметров одновременно, с использованием четырех независимых каналов контроля и широкого спектра датчиков (сухой контакт, кондуктометрические датчики, датчики с токовым выходом).

Прибор может управлять работой исполнительных механизмов (насосами, электромагнитными клапанами и т. п.) – до трех одновременно.

САУ-У2 имеет 12 встроенных алгоритмов, что дает возможность выбрать логику работы под свою задачу.

САУ-У2 является продолжением линейки САУ и по своим техническим возможностям способен заменить приборы предыдущего поколения – САУ-М6, САУ-М7Е и др.

Преимущества

Простая настройка с лицевой панели
Более простая настройка прибора с лицевой панели по сравнению с предыдущими модификациями.

Удобная настройка через USB Type-C
Конфигурация прибора в Owen Configurator при подключении по USB или через интерфейс RS-485.

Контроль до четырех уровней
Контроль значений уровней рабочей среды или ее состояния – до четырех параметров одновременно.

12 встроенных алгоритмов работы
Выбор алгоритма под свою задачу.

Возможности

  • Работа со всеми типами датчиков уровня ОВЕН
  • Возможность инвертирования сигнала с датчиков
  • Два варианта питания: 220 В переменного тока или 24 В постоянного тока
  • Питание кондуктометрических датчиков переменным напряжением
  • Сигнализация об аварийном состоянии системы
  • Выбор исполнения корпуса: настенный, щитовой и DIN-реечный корпус.
  • Технические характеристики

    Общие сведения
    Диапазон переменного напряжения питания* от 100 до 264 В

    (230 В – номинальное значение)

    Частота питающей сети от 47 до 63 Гц

    (50 Гц–номинальное значение)

    Диапазон постоянного напряжения питания* от 20 до 36 В

    (24 В – номинальное значение)

    Потребляемая мощность, не более:
    — при номинальном напряжении питания переменного тока; 12 ВА
    — при номинальном напряжении питания постоянного тока 9 Вт
    Выходное напряжение встроенного источника питания 24 В от 21,6 до 26,4 В
    Максимальный суммарный ток нагрузки встроенного источника питания при подключении к нескольким входам прибора 100 мА
    Входы
    Типы подключаемых датчиков кондуктометрические, сухой контакт, датчики с токовым выходом
    Кондуктометрический вход
    Количество входов 4 шт.
    Диапазон измерения сопротивления от 0 до 500 кОм
    Основная приведенная погрешность к диапазону измерения сопротивления ±5%
    Напряжение возбуждения кондуктометрического датчика 5 В
    Время измерения одного канала, не более 25 мс
    Емкость электрода, не более 10 нФ
    Токовый вход
    Диапазон измерения тока от 0 до 20 мА
    Основная приведенная погрешность к диапазону измерения тока ±0,5%
    Максимальный входной ток, не более 35 мА
    Максимальное падение напряжения на входных клеммах 2,5 В
    Встроенный нагрузочный резистор есть
    Сопротивление нагрузочного резистора 50 Ом
    Выходы
    Количество релейных выходных каналов 3 шт. (нормально-разомкнутые)
    Номинальный ток нагрузки:
    –для цепи переменного тока 5 А
    –для цепи постоянного тока 3 А
    Номинальное напряжение нагрузки:
    –для цепи переменного тока (50 Гц,cosφ>0,95) 230 В
    –для цепи постоянного тока 24 В
    Максимальное напряжение нагрузки:
    –для цепи переменного тока (50 Гц,cosφ>0,95) 250 В
    –для цепи постоянного тока 30 В
    Дискретность установки порогов срабатывания реле 1%
    Интерфейсы
    RS-485
    Протокол обмена данными Modbus RTU
    Скорости обмена данными 9600, 14400, 19200, 38400, 57600, 115200 бит/с
    Длина кабеля линии связи, не более 1200 м
    USB-Device
    Количество портов 1 шт.
    Стандарт USB / тип разъема USB2.0 / Type-C
    Длина кабеля, не более 2 м
    Протокол обмена данными (режим) Modbus RTU (Slave)
    Дисплей
    Тип дисплея (тип матрицы) Графический (IPS LCD)
    Тип подсветки Cветодиодная
    Количество отображаемых цветов 65535
    Диагональ 2,4“
    Рабочая зона дисплея 49×36,7 мм
    Разрешение 320×240 пикселей
    Яркость 250 кд/м2
    Контрастность 800:1
    Угол обзора слева/справа/сверху/снизу 80/80/80/80°
    Конструкция
    Степень защиты корпуса:
    – САУ-У2.Х.Н4 IP54
    – САУ-У2.Х.Щ12 IP54 (передняя панель)

    IP20 (с стороны клеммника)

    – САУ-У2.Х.Д IP20
    Масса в упаковке, не более 1000 г
    Эксплуатация
    Температура окружающего воздуха -20…+50 °C
    Средняя наработка на отказ, не менее 50 000 ч
    Средний (назначенный) срок службы, не менее 12 лет
    Время наработки на отказ подсветки дисплея, не менее 50000 ч при температуре 25°C

    Габаритные размеры

    Габаритные размеры САУ-У2.Х.Н4
    Габаритные размеры САУ-У2.Х.Щ12



    Функциональная схема прибора

    Функциональная схема САУ-У2

    Алгоритмы работы САУ-У2

    № алгоритма Описание

    алгоритма

    Схема

    подключения

    График

    работы прибора

    01 Для одного резервуара и одного насоса Схема подключения Алгоритм 01 График работы Алгоритм 01
    02 Для одного резервуара и одного насоса Схема подключения Алгоритм 02 График работы Алгоритм 02
    06 Для трех резервуаров и трех насосов Схема подключения Алгоритм 06 График работы Алгоритм 06
    11 Для магистрали водоснабжения с двумя насосами Схема подключения Алгоритм 11 График работы Алгоритм 11
    12 Для одного резервуара и двух насосов Схема подключения Алгоритм 12 График работы Алгоритм 12
    13 Для магистрали водоснабжения с двумя насосами Схема подключения Алгоритм 13 График работы Алгоритм 13
    14 Для одной магистрали и трех насосов, работающих поочередно парами Схема подключения Алгоритм 14 График работы Алгоритм 14
    15 Для магистрали водоснабжения с двумя насосами, работающих поочередно Схема подключения Алгоритм 15 График работы Алгоритм 15
    16 Для одного резервуара и двух насосов Схема подключения Алгоритм 16 График работы Алгоритм 16
    17 Для одной магистрали и трех насосов, работающих поочередно Схема подключения Алгоритм 17 График работы Алгоритм 17
    18 Для одного резервуара и двух насосов, работающих поочередно на осушение Схема подключения Алгоритм 18 График работы Алгоритм 18
    20 Для двух резервуаров и одного насоса Схема подключения Алгоритм 20 График работы Алгоритм 20

    Модификации

    Модификации САУ-У2

    САУ-У2.Х.Х



    Документация

    Комплектация

    • Прибор САУ-У2
    • Руководство по эксплуатации
    • Паспорт и гарантийный талон
