Name: САУ-М6 3-уровневый сигнализатор жидкости
SKU: 10358
Price: 8564.00 RUB
Availability: InStock

Описание

Сигнализатор уровня жидкости трехканальный ОВЕН САУ-М6 предназначен для автоматизации технологических процессов, связанных с контролем и регулированием уровня жидкости.

САУ-М6 является функциональным аналогом приборов ESP-50 и РОС 301.

Прибор выпускается в корпусе настенного крепления типа Н.

Функциональные возможности сигнализатора уровня

Три независимых канала контроля уровня жидкости в резервуаре
Возможность инверсии режима работы любого канала
Подключение различных датчиков уровня – кондуктометрических, поплавковых
Работа с различными по электропроводности жидкостями: дистиллированной, водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)
Защита кондуктометрических датчиков от осаждения солей на электродах благодаря питанию их переменным напряжением

Технические характеристики

Номинальное напряжение питания прибора	220 В частотой 50 Гц
Допустимые отклонения напряжения питания от номинального значения	10…+10 %
Потребляемая мощность, не более	6 ВА
Количество каналов контроля уровня	3
Количество встроенных выходных реле	3
Максимально допустимый ток, коммутируемый контактами встроенного реле	4 А при 220 В 50 Гц (cos > 0,4)
Напряжение на электродах датчика уровня	не более 10 В частотой 50 Гц
Сопротивление жидкости, вызывающее срабатывание канала контроля	не более 500 кОм
Тип корпуса	настенный Н
Габаритные размеры корпуса	130×105×65 мм
Степень защиты корпуса	IP44

Условия эксплуатации

Температура окружающего воздуха	+1…+50 °С
Атмосферное давление	86…106,7 кПа
Относительная влажность воздуха (при 35 °С)	30…80 %

Функциональная схема прибора

Кондуктометрические датчики уровня жидкости

Контроль уровня осуществляется при помощи 4-х электродного кондуктометрического датчика, три сигнальных электрода которого расположены в резервуаре на заданных по условиям технологического процесса отметках: уровень 1, уровень 2, уровень 3 – и подключаются ко входам прибора 1–3. Питание датчика уровня осуществляется переменным напряжением.

Три независимых канала контроля

САУ-М6 включает в себя три независимых канала контроля, в состав каждого канала входят:

вход для измерения сопротивления кондуктометрического датчика на переменном токе;
регулятор чувствительности, позволяющий изменять чувствительность канала контроля уровня к электропроводности жидкости;
пороговое устройство (ПУ), фиксирующее достижение рабочей жидкостью заданного уровня, а также формирующее сигналы управления выходным реле;
коммутатор для переключения канала в инверсный режим работы;
выходное реле для управления внешним оборудованием; срабатывание реле происходит при контакте соответствующего электрода с жидкостью.

Пример временной диаграммы работы реле

Режим работы реле в любом из каналов может быть изменен пользователем при помощи соответствующего коммутатора.

При соприкосновении электрода датчика с жидкостью выходное реле в зависимости от положения его коммутатора может переводиться в состояние «выключено» (см. рис.) или, наоборот, в состояние «включено»

Элементы управления

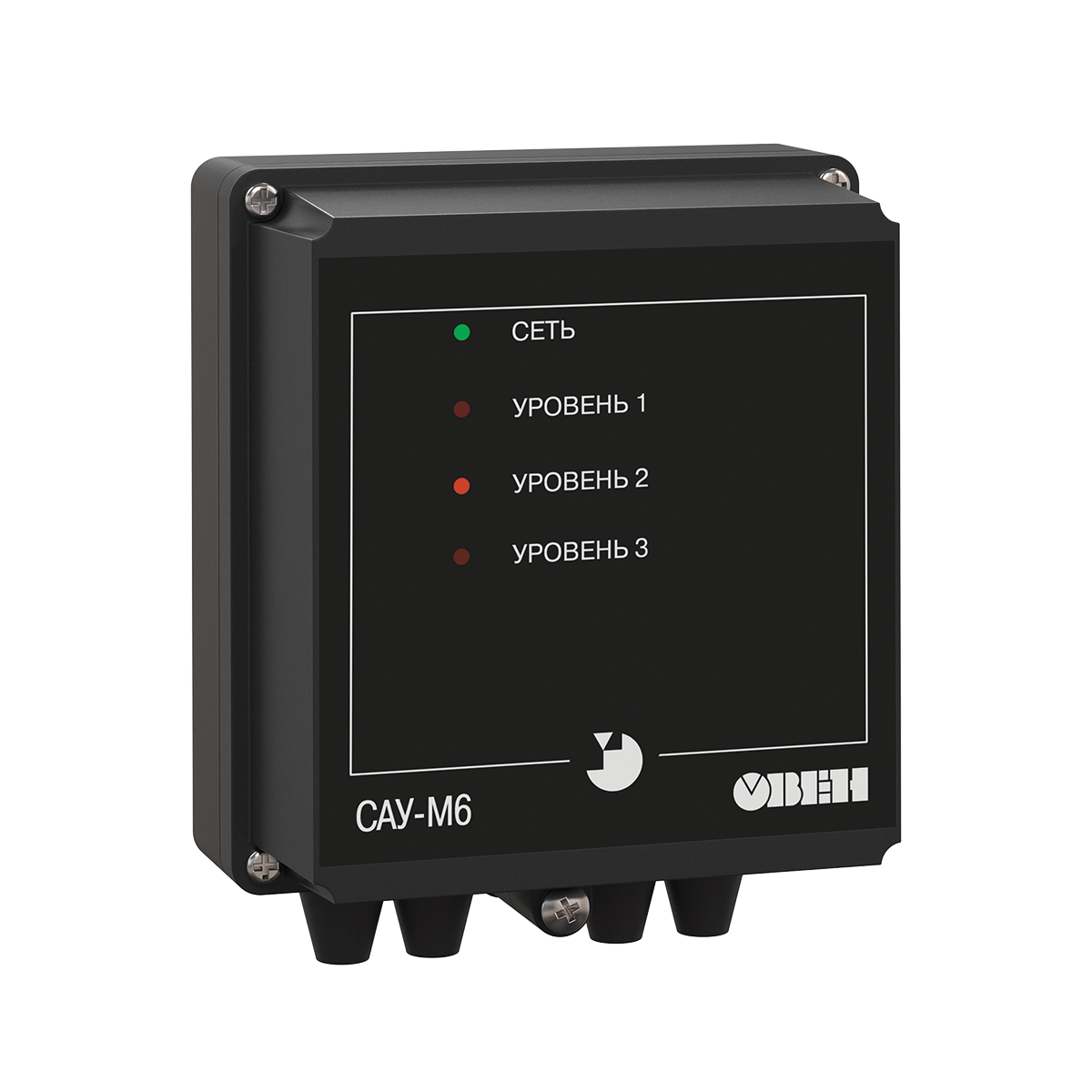

Показания светодиодных индикаторов на лицевой панели прибора

	СЕТЬ	Наличие питания на приборе.
	УРОВЕНЬ 1	Затопление электрода «Уровень 1»
	УРОВЕНЬ 2	Затопление электрода «Уровень 2».
	УРОВЕНЬ 3	Затопление электрода «Уровень 3».

Регуляторы и коммутаторы на печатной плате под верхней крышкой прибора

3 регулятора чувствительности для каналов «Уровень 1», «Уровень 2», «Уровень 3».

Каждый регулятор имеет 4 ступени чувствительности и позволяет путем установки перемычки настроить канал на электропроводящие свойства жидкости.

3 коммутатора, изменяющие режим работы выходных реле. Пример временной диаграммы работы реле.

Схемы подключения

Документация

Документация
web Руководство по эксплуатации САУ-М6	pdf	1.97 MB
Сертификаты
Сертификат промышленной безопасности САУ, БКК	zip	2.21 MB
Декларация о соответствии на САУ-М6, САУ-М7Е, САУ-У, БКК1	zip	49.08 kB
