Описание

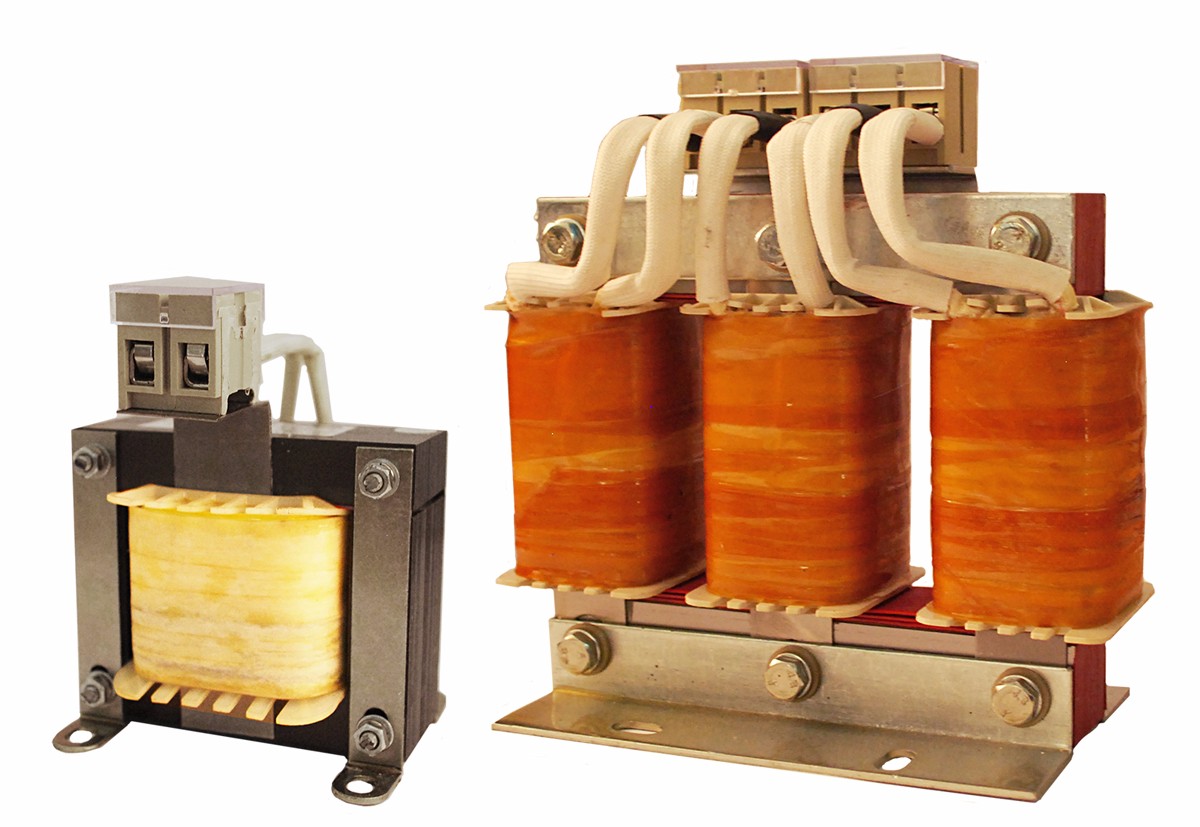

Моторные дроссели устанавливаются после преобразователя частоты и предназначены для повышения качества выходного напряжения ОВЕН ПЧВ, защиты его от импульсов напряжения и скоротечных коротких замыканий на двигатели.
Основная функция моторного дросселя – превращение ШИМ выхода ПЧВ в подобие синусоиды с незначительными флуктуациями. Это снижает потери в кабеле подключения двигателя и потери на вихревые токи в сердечнике ротора и статора двигателя.
Преимущества ОВЕН РМО и РМТ
- Увеличение длины моторного кабеля до 300 м.
- Повышение надежности и долговечности мотора.
- Успешное подавление электромагнитных помех.
- Уменьшение амплитуды перенапряжений на клеммах двигателя.
- Снижение уровня шума двигателя.
Использование моторных дросселей снижает величину dv/dt до значения 500 В/мкс, позволяет ограничить перенапряжения на зажимах двигателя, отфильтровать помехи, обусловленные срабатыванием контактора, находящегося между фильтром и двигателем, уменьшить ток утечки двигателя. Все это позволяет увеличить длину моторного кабеля (с 15 метров для экранированного кабеля и 50 м – для неэкранированного) до 150 – 300 метров, что допускается при подключении двигателя напрямую к ПЧВ.
Моторный дроссель позволяет защитить двигатель от негативного воздействия ШИМ на магнитопровод двигателя, избавиться от учета и расчета длины кабеля и искажения ШИМ в нем, избежать перенапряжений на зажимах двигателя.
Помимо всего прочего, использование моторного дросселя является единственным доступным способом безаварийно подключить к ПЧВ однофазный двигатель с токосдвигающим конденсатором.
Влияние моторного дросселя на скорость нарастания напряжения
Технические характеристики
| Параметр |
Значение |
| Рабочая частота |
0…60 Гц |
| Рабочее напряжение для реакторов РМО |
230 В |
| Рабочее напряжение для реакторов РМТ |
500 В |
| Способ охлаждения по ГОСТ 11677-85 |
С (естественное воздушное) |
| Исполнение |
Открытое |
| Класс нагревостойкости по ГОСТ 8865-93 |
Рхх-ххх-А – F (155 °C) |
| Степень защиты |
IP00 |
| Режим работы по ГОСТ 183-74 |
S1 (продолжительный) |
Снижение тока нагрузки при частоте коммутации
| Сетевой дроссель | Частота | Ток нагрузки |
| РМО-А и РМТ-А | до 4 кГц | 100 % × Iн пчв |
| до 16 кГц | 35 % × Iн пчв |
Условия эксплуатации
- Закрытые взрывобезопасные помещения без агрессивных паров и газов.
- Атмосферное давление – от 80 до 106 кПа.
- Диапазон температуры окружающего воздуха: от –25 до + 50 °С при относительной влажностью от 5 до 95 %, без конденсации влаги.
- Максимальная высота над уровнем моря –1000 м.
Модификации
Схемы подключения
Чертежи, схемы, модели
Таблица подбора моторных дросселей для ПЧВ
В таблице приведены рекомендуемые модификации моторных дросселей для частотных преобразователей ОВЕН ПЧВ.
| Модификация ПЧ | Реакторы сетевые |
| Питающая сеть: одна фаза 220 В | |
| ПЧВ1-К75-А [M01]
VFD1-K75-A-20 |
РМО-004-А
РМТ-004-А |
| ПЧВ1-1К5-А [M01]
VFD1-1K5-A-20 |
РМО-006-А
РМТ-006-А |
| ПЧВ1-2К2-А [M01]
VFD1-2K2-A-20 |
РМО-010-А
РМТ-010-А |
| Питающая сеть: три фазы 380 В | |
| ПЧВ1-К75-В [M01] | РМТ-002-А |
| ПЧВ1-1К5-В [M01]
ПЧВ3-К75-В [M01] VFD1-K75-B-20 VFD1-1K5-B-20 |
РМТ-004-А |
| ПЧВ1-2К2-В [M01]
ПЧВ3-1К5-В [M01] VFD1-2K2-B-20 |
РМТ-006-А |
| ПЧВ1-4К0-В [M01]
ПЧВ3-2К2-В [M01] |
РМТ-010-А |
| ПЧВ1-5К5-В [M01]
ПЧВ3-5К5-В [M01] ПЧВ3-7К5-В [M01] VFD1-4K-B-20 VFD1-5K5-B-20 |
РМТ-015-А |
| ПЧВ1-11К-В [M01]
ПЧВ3-7К5-В [M01] VFD1-7K5-B-20 |
РМТ-025-А |
| ПЧВ1-15К-В [M01]
ПЧВ3-11К-В [M01] VFD1-11K-B-20 |
РМТ-030-А |
| ПЧВ1-18К-В [M01]
ПЧВ3-15К-В [M01] ПЧВ3-18К-В [M01] VFD1-15K-B-20 |
РМТ-040-А |
| ПЧВ1-22К-В [M01]
ПЧВ3-22К-В [M01] VFD1-18K5-B-20 |
РМТ-050-А |
| ПЧВ3-30К-В [M01]
VFD1-22K-B-20 |
РМТ-060-А |
| ПЧВ3-37К-В [M01]
VFD1-30K-B-20 |
РМТ-080-А |
| ПЧВ3-45К-В [M01]
VFD1-37K-B-20 |
РМТ-090-А |
| ПЧВ3-55К-В [M01]
VFD1-45K-B-20 |
РМТ-120-А |
| ПЧВ3-75К-В [M01]
VFD1-55K-B-20 |
РМТ-150-А |
| ПЧВ3-90К-В [M01]
VFD1-75K-B-20 VFD1-95K-B-20 |
РМТ-200-А |
Массогабаритные характеристики моторных дросселей РМО и РМТ
Массогабаритные характеристики моторных дросселей РМО и РМТ
| Модификация | Вес, кг | Габаритные размеры, мм | |||||
| D | D1 | W | W1 | H | A×B | ||
| РМО-002-А | 1.5 | не более 90 | 71.5±1 | не более 85 | 63±1 | не более 120 | 5×8 |
| РМО-004-А | 1.5 | не более 90 | 71.5±1 | не более 85 | 63±1 | не более 120 | 5×8 |
| РМО-006-А | 1.5 | не более 90 | 71.5±1 | не более 85 | 63±1 | не более 120 | 5×8 |
| РМО-010-А | 1.5 | не более 90 | 71.5±1 | не более 85 | 63±1 | не более 120 | 5×8 |
| РМО-016-А | 1.8 | не более 90 | 71.5±1 | не более 95 | 70±1 | не более 120 | 5×8 |
| РМТ-002-А | 2.3 | не более 100 | 35±1 | не более 80 | 59±1 | не более 125 | 7×12 |
| РМТ-004-А | 2.3 | не более 100 | 35±1 | не более 80 | 59±1 | не более 125 | 7×12 |
| РМТ-006-А | 2.3 | не более 100 | 35±1 | не более 80 | 59±1 | не более 125 | 7×12 |
| РМТ-008-А | 2.3 | не более 100 | 35±1 | не более 80 | 59±1 | не более 125 | 7×12 |
| РМТ-010-А | 2.3 | не более 100 | 35±1 | не более 80 | 59±1 | не более 125 | 7×12 |
| РМТ-015-А | 3.6 | не более 155 | 70±1 | не более 100 | 68±1 | не более 175 | 7×12 |
| РМТ-025-А | 3.6 | не более 155 | 70±1 | не более 100 | 68±1 | не более 175 | 7×12 |
| РМТ-030-А | 3.6 | не более 155 | 70±1 | не более 100 | 68±1 | не более 175 | 7×12 |
| РМТ-040-А | 7.9 | не более 185 | 130±2 (80±1) | не более 140 | 85±1 | не более 165 | 7×12 |
| РМТ-050-А | 7.9 | не более 185 | 130±2 (80±1) | не более 140 | 85±1 | не более 165 | 7×12 |
| РМТ-060-А | 7.9 | не более 185 | 130±2 (80±1) | не более 140 | 85±1 | не более 165 | 7×12 |
| РМТ-080-А | 9.3 | не более 185 | 130±2 (80±1) | не более 150 | 91±1 | не более 165 | 7×12 |
| РМТ-090-А | 9.3 | не более 185 | 130±2 (80±1) | не более 150 | 91±1 | не более 165 | 7×12 |
| РМТ-120-А | 16.1 | не более 245 | 80±1 | не более 170 | 94±1 | не более 220 | 12×20 |
| РМТ-150-А | 16.1 | не более 245 | 80±1 | не более 170 | 94±1 | не более 220 | 12×20 |
| РМТ-200-А | 16.1 | не более 245 | 80±1 | не более 170 | 94±1 | не более 220 | 12×20 |
Документация
| Документация | |||
| Руководство по эксплуатации моторные и сетевые дроссели | 532.73 kB | ||
Комплектность
- Прибор
- Паспорт
- Руководство по эксплуатации
- Гарантийный талон
Цены
| Стандартные позиции (цены указаны с НДС) | ||
| РМО-004-А
Однофазный моторный дроссель, номинальный ток 4А, рабочее напряжение 230В.
|
10 919,00 ₽ | |
| РМТ-010-А
Трёхфазный моторный дроссель, номинальный ток 10А, рабочее напряжение 500В.
|
18 056,00 ₽ | |
| На заказ (цены указаны с НДС) | ||
| РМО-002-А
Однофазный моторный дроссель, номинальный ток 2А, рабочее напряжение 230В.
|
10 919,00 ₽ | |
| РМО-006-А
Однофазный моторный дроссель, номинальный ток 6А, рабочее напряжение 230В.
|
12 078,00 ₽ | |
| РМО-010-А
Однофазный моторный дроссель, номинальный ток 10А, рабочее напряжение 230В.
|
13 298,00 ₽ | |
| РМО-016-А
Однофазный моторный дроссель, номинальный ток 16А, рабочее напряжение 230В.
|
13 298,00 ₽ | |
| РМТ-002-А
Трёхфазный моторный дроссель, номинальный ток 2А, рабочее напряжение 500В.
|
11 468,00 ₽ | |
| РМТ-004-А
Трёхфазный моторный дроссель, номинальный ток 4А, рабочее напряжение 500В.
|
13 298,00 ₽ | |
| РМТ-006-А
Трёхфазный моторный дроссель, номинальный ток 6А, рабочее напряжение 500В.
|
14 396,00 ₽ | |
| РМТ-008-А
Трёхфазный моторный дроссель, номинальный ток 8А, рабочее напряжение 500В.
|
16 226,00 ₽ | |
| РМТ-015-А
Трёхфазный моторный дроссель, номинальный ток 15А, рабочее напряжение 500В.
|
19 886,00 ₽ | |
| РМТ-025-А
Трёхфазный моторный дроссель, номинальный ток 25А, рабочее напряжение 500В.
|
22 936,00 ₽ | |
| РМТ-040-А
Трёхфазный моторный дроссель, номинальный ток 40А, рабочее напряжение 500В.
|
30 805,00 ₽ | |
| РМТ-050-А
Трёхфазный моторный дроссель, номинальный ток 50А, рабочее напряжение 500В.
|
33 184,00 ₽ | |
| РМТ-060-А
Трёхфазный моторный дроссель, номинальный ток 60А, рабочее напряжение 500В.
|
38 430,00 ₽ | |
| РМТ-080-А
Трёхфазный моторный дроссель, номинальный ток 80А, рабочее напряжение 500В.
|
50 630,00 ₽ | |
| РМТ-090-А
Трёхфазный моторный дроссель, номинальный ток 90А, рабочее напряжение 500В.
|
58 560,00 ₽ | |
| РМТ-120-А
Трёхфазный моторный дроссель, номинальный ток 120А, рабочее напряжение 500В.
|
74 786,00 ₽ | |
| РМТ-150-А
Трёхфазный моторный дроссель, номинальный ток 150А, рабочее напряжение 500В.
|
85 095,00 ₽ | |
| РМТ-200-А
Трёхфазный моторный дроссель, номинальный ток 200А, рабочее напряжение 500В.
|
92 964,00 ₽ | |
| РМТ-030-А
Трёхфазный моторный дроссель, номинальный ток 30А, рабочее напряжение 500В.
|
25 925,00 ₽ | |
