Ручные задатчики сигналов

Описание

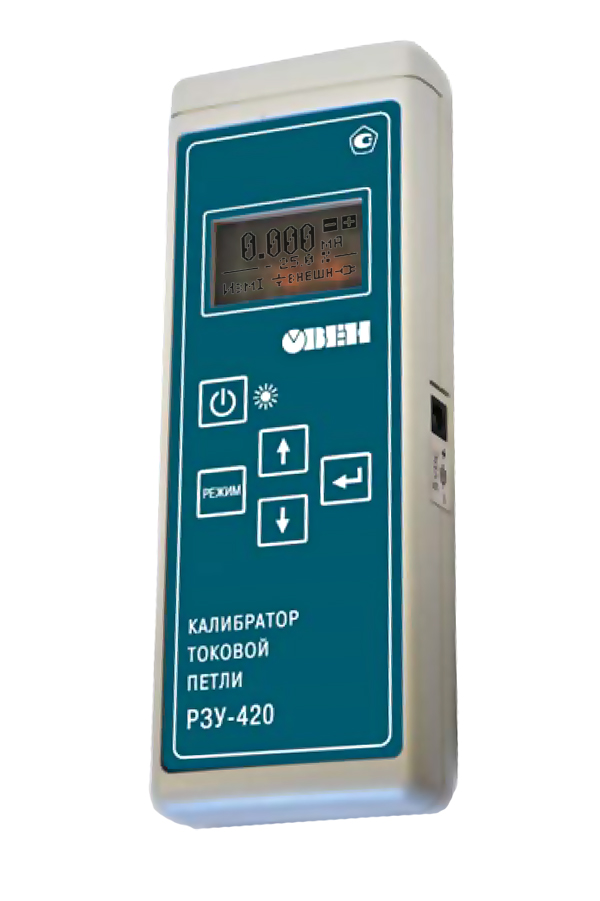

Калибратор токовой петли РЗУ-420 предназначен для задания унифицированных сигналов тока 4…20 мА в процессе испытания систем автоматики, а также для контроля величины тока и напряжения. Питание токового контура может осуществляться как от испытываемой системы, так и от прибора.

Исполнение прибора – переносное, с автономным питанием от батарей. Возможно также питание прибора от сети 220 В с применением внешнего сетевого адаптера.

Прибор имеет интуитивно понятный интерфейс и прост в использовании. Широкая функциональность РЗУ-420, эргономичность и невысокая стоимость делают его незаменимым для наладчика АСУ ТП при проведении пуско-наладочных работ. Использование РЗУ-420 позволяет существенно сократить время пуско-наладки.

Калибратор токовой петли РЗУ-420 прошел всестороннее тестирование в условиях реальной работы и получил положительные оценки во всех технических проверках и тестах.

Возможности РЗУ-420

• Одновременное отображение на дисплее задания тока с точностью до тысячной доли мА и отображение выходного задания в процентах от шкалы 4…20 мА с точностью до десятой доли процента.
• Диапазон задания тока: 0…25 мА (по шкале с линейной зависимостью).
• РЗУ-420 имеет возможность измерять такие параметры токовой петли, как ток I и напряжение U.
• Прибор может работать как от внешнего источника питания, так и от встроенного. Переключение режимов производится нажатием клавиши на панели прибора с постоянным отображением выбранного режима питания на дисплее.
• Прибор позволяет производить как плавное задание тока с дискретностью 0,1 % шкалы, так и пошаговое задание тока каждые 1 мА. Также РЗУ-420 позволяет генерировать сигнал 4…20 мА в режиме функционального задания: меандр, пила, треугольник, синусоида. Переключение режима задания производится клавишей на лицевой панели прибора с постоянным отображением выбранного режима на дисплее.
• Прибор имеет индикацию обрыва токовой петли. При обрыве токовой петли загорается сообщение «обрыв» на ЖК-индикаторе.
• Прибор имеет индикацию состояния батареи питания, постоянно отображаемую на дисплее, что позволяет рассчитать предполагаемое время работы от данного комплекта батарей.
• Дисплей прибора оснащен подсветкой для возможности работы в условиях с недостаточной освещенностью.
• Максимальная основная погрешность задания/измерения составляет всего ±0,1 %.
• Корпус прибора выполнен из ударопрочного пластика с уровнем пылевлагозащиты IP20.
• Имеется сертификат средства измерения.

• Технические характеристики

  Параметр	Значение
  Диапазон формируемых токов контура
  — полный	0,2…25 мА
  — стандартный	4…20 мА
  Диапазон допустимых внешних напряжений питания контура	12…30 В
  Диапазон напряжений питания контура, формируемый прибором	22…24 В
  Максимальная основная погрешность	±0.1%
  Форма токового сигнала в режиме функционального задания	Меандр, пила, треугольник, синусоида
  Диапазон измеряемых напряжений	0,5…30 В
  Входное сопротивление в режиме измерения напряжения	Не менее 50 кОм
  Напряжение питания (постоянное)	от 3,6 до 4,8 В (от элементов для автономного питания)
  Гарантийный срок службы	24 месяца
  Средний срок службы	10 лет
  Средняя наработка на отказ	50000 час.
  Относительная влажность воздуха (при +35 ⁰С и ниже без конденсации влаги)	не более 90 %

  Допустимый диапазон температур окружающей среды:

  • Рабочий: 0…+50 °С
  • Хранения: -40…+85 °С
  • Уровень пылевлагозащиты изделия — IP20

  Элементы управления

  Общий вид экрана прибора после включения калибратора токовой петли РЗУ-420



  Экран калибратора токовой петли РЗУ-420

  На экране прибора имеется рабочая зона, содержимое которой меняется в зависимости от текущего режима работы, и постоянно присутствующие во всех режимах работы индикаторы:

  • индикатор текущего режима работы;
  • индикатор состояния питания токового контура;
  • индикатор состояния питания прибора;
  • индикаторы полярности щупов.

  Индикатор текущего режима работы показывает один из режимов:

  «» – режим измерения тока;

  «» – режим измерения напряжения;

  «» – режим генерации тока со ступенчатым изменением задания;

  «» – режим генерации тока с плавным изменением задания;

  «» – режим генерации тока с функциональным изменением.

  Задания калибратора токовой петли РЗУ-420



  Экран прибора в режиме измерения напряжения



  Экран прибора в режиме генерации тока с плавным изменением задания

  Экран прибора в режиме генерации тока с функциональным изменением задания



  Настройка параметров РЗУ-420



  Рабочий режим калибратора токовой петли РЗУ-420

  В рабочей области экрана отображаются:

  • заданное значение тока в мА;
  • реальное измеренное значение тока в контуре в мА;
  • проценты заданного значения тока от стандартной шкалы 4…20 мА (4,0 мА – 0%, 20,0 мА – 100%);
  • индикатор обрыва контура (зажигается, если установившийся ток контура не соответствует заданию – например, из-за того, что контур не замкнут либо сопротивление нагрузки слишком велико);
  • индикаторы падения напряжения на нагрузке и ориентировочного сопротивления нагрузки.

  Документация

  Документация
  webРуководство по эксплуатации РЗУ-420		pdf	1.76 MB
  Руководство по эксплуатации (краткое) РЗУ-420		pdf	657.04 kB
  Сертификаты
  Декларация о соответствии на РЗУ-420		zip	0.92 MB
  Сертификат средств измерений РЗУ-420	Россия. 49877-12	zip	5.52 MB
  Сертификат средств измерений РЗУ-420	Беларусь	zip	710.55 kB
  Сертификат средств измерений РЗУ-420	Казахстан	zip	207.68 kB
  Описание типа СИ РЗУ-420		pdf	5.56 MB

  Комплектность

  1. Прибор РЗУ-420
  2. Сетевой адаптер питания с выходным напряжением 5 В
  3. Комплект приборных проводов со щупами
  4. Инструкция по эксплуатации
  5. Паспорт
