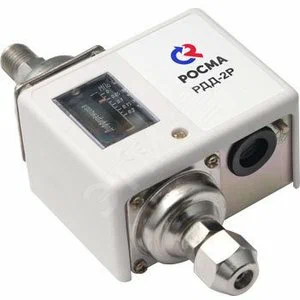

Реле давления РД-2Р двойные

Описание

Тип РД-2Р. Предназначены для коммутации электрических цепей в зависимости от изменения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред

Рабочий диапазон
Рабочий
диапазон, МПа		 Дифференциал, МПа Р перегруз.
макс, МПа
−0,02…0,8 0,07…0,4 (нас­траи­вае­мый) 2,0
0,8…3,2 0,4 (фикси­ро­ван­ный) 3,5
Воспроизводимость

±2%

Контакты

Однополюсный перекидной контакт

Электрические характеристики

8А ~220 В
16А ~110 В

Диапазон рабочих температур, °C

Окружающая среда: -10…+70
Контролируемая среда: -10…+110

Корпус

Алитированная сталь 10, IP44

Крышка

Пластик, цвет белый

Штуцер и накидная гайка

Хромированная сталь 10

Кронштейн и механизм

Анодированная сталь 10

Сильфон

Медный сплав

Шкала

Алюминий, цвет черный

Стекло

Органическое

Способ присоединения

Штуцер под развальцовку с накидной гайкой G¼ для крепления капиллярной трубки (до Ø8 мм)

Варианты монтажа

На приборную панель или с помощью кронштейна

Монтаж кабеля
Тип Способ
монтажа		 Ø кабеля,
мм
РД-2Р Кабельный
ввод		 6 — 14
Надежность

100 000 циклов

Вес, кг
Тип Корпус Резьба Вес
РД-2Р IP44 G¼ 0,52
Кронштейн — — 0,07
Климатическое исполнение

Группа В3 по ГОСТ Р 52931;
климатическое исполнение УХЛ
категории 3.1 по ГОСТ 15150
Подробнее

Техническая документация

ТУ 4218-001-4719015564-2010
ГОСТ 26005–83

Дифференциал (зона возврата) — разность давлений между включением и отключением контактов реле

Рекомендация по настройке реле: для оптимальной работы реле мы рекомендуем выставлять уставку в диапазоне 15-85% шкалы давления.

ЧертежиМонтаж и эксплуатацияДокументыКарта заказаPDFАналогиF.A.Q.Где купить?

Реле давления РД-2P двойные

Тип Исполнение Рабочий диапазон давлений, МПа Присоединение (способ) Цена с НДС, руб.
РД-2Р двойные IP44 −0,02…0,8; 0,8…3,2 накидная гайка G¼ для крепления капиллярной трубки 2480

Капиллярные трубки для реле РД-2Р

Наименование Резьба присоединения Длина, м Цена с НДС, руб.
Капиллярная трубка для РД-2Р G¼ — G¼ (внутр. накидная гайка — наруж.) 1 680
1,5 830
2 1070
3 1150
G¼ — G½ или М20×1,5 (внутр. накидная гайка — наруж.) 1 720
1,5 790
2 830
3 900

Дополнительные опции

Наименование услуги Цена с НДС, руб.
Повторная настройка реле давления 190
