Описание
Многоканальный видеографический регистратор предназначен для сбора данных с различных устройств с сохранением в архив на внешний носитель, визуализации и отработки несложной логики для управления исполнительными механизмами через модули вывода.
Применяется в различных отраслях промышленности как самостоятельно, так и в составе измерительных информационных и автоматизированных систем управления.
Основные функции
- Опрос датчиков температуры, давления, влажности и др.
- Сигнализация о выходе измеренной величины за указанные пределы с помощью внешних устройств.
- Подключение внешних устройств, работающих по интерфейсу RS-485 (Modbus RTU) и Ethernet (Modbus TCP).

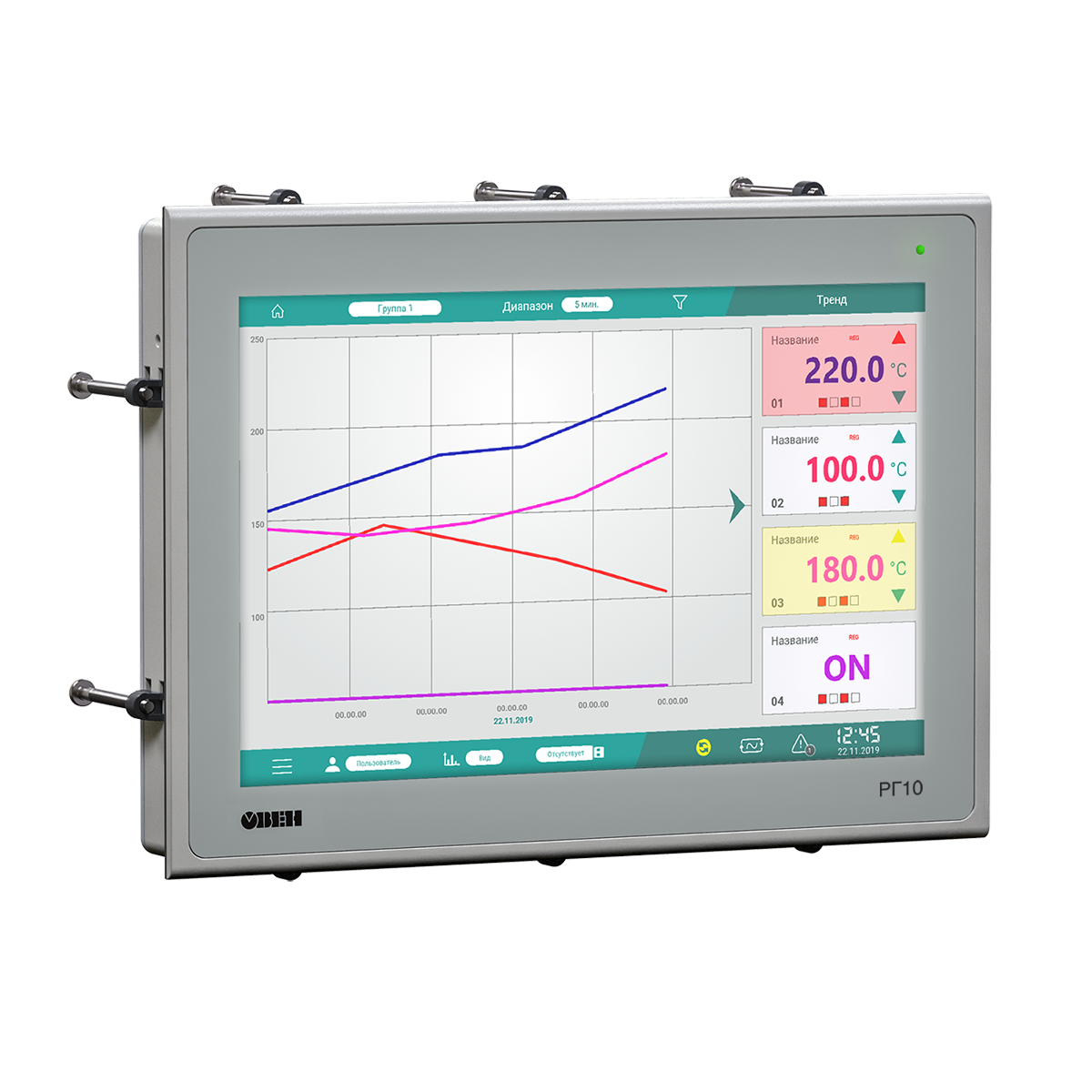

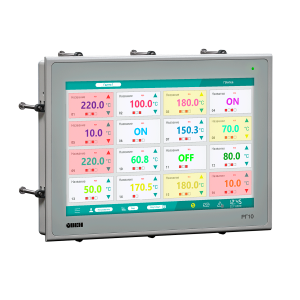

- Отображение на дисплее измеренных и вычисленных параметров в виде числовых значений, графиков (трендов), таблиц.
- Архивирование данных на внутреннюю память и внешний USB-накопитель.
- Просмотр архива и контроль параметров измеренных величин в произвольный момент времени.
- Формирование журнала событий.
- Экспорт значений для просмотра в Excel.
- Защита архивных данных от редактирования.
- Возможность ограничения уровня доступа для разных пользователей.
-
Технические характеристики
Параметр Значение Аппаратные характеристики Процессор MediaTek 4 × ARM Cortex™-A55 Core Частота, ГГц 1,8 Графический процессор ARM MALI-G52 Частота графического процессора, МГц 500 Объем Flash-памяти (eMMC), ГБ 8 Оперативная память (LPDDR3), ГБ 2 Часы реального времени (RTC) Есть, энергонезависимые Дисплей Тип дисплея TFT IPS Тип подсветки LED (светодиодная подсветка) Тип сенсорного экрана Проекционно-емкостный, Glass+Glass Диагональ, дюймы 10,1 Разрешение, пиксель 1280×800 Интерфейсы Ethernet 1 × 10/100 Мбит/c (RJ45) Wi-Fi 802.11 b/g/n (2,4 ГГц) USB Host 2 × USB 2.0 Тип A – для подключения HID-устройств RS-485 115200 бит/с, клеммы A(Data+), B(Data-) Подключаемые накопители Тип USB Flash Максимальная емкость (файловая система) 32 Гб (FAT32) Питание Тип питающего напряжения Постоянное Диапазон питающего напряжения, В 10…48 Номинальное напряжение питания, В 24 Макс. потребляемая мощность, Вт 20 Питание от аккумуляторных батарей Есть Аккумуляторная батарея Тип ICR18650 Количество 2 шт. Емкость 2600 мА×ч Время автономной работы от батарей 10 мин. Корпус Конструктивное исполнение Для щитового крепления и VESA100 Тип вентиляции Естественная вентиляция Габаритные размеры (ширина × высота × глубина), мм
(266×193×37) ± 1 Установочные размеры (ширина × высота), мм
259×186 Степень защиты корпуса по ГОСТ14254: — с лицевой стороны IP65 — со стороны разъемов IP20 Общие характеристики Рабочая температура, °C 0…50 Рабочая влажность, % 10…90 (без конденсации) Температура хранения, °C -20…+60 Масса брутто не более, кг 1,5 Габаритные и установочные размеры

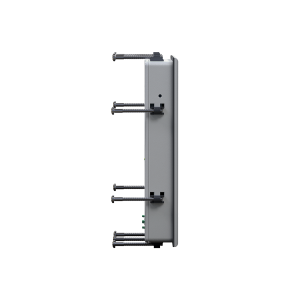

Габаритные размеры РГ10
Установочные размеры РГ10
Установочные размеры РГ10
Габаритные размеры РГ10Подключение регистратора

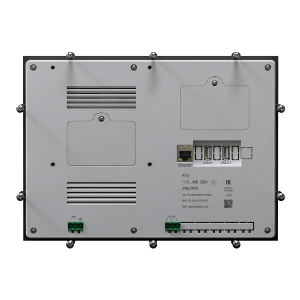

Перед началом работы с прибором необходимо отрыть отсек, расположенный на задней панели прибора, как показано на рисунке.
И установить аккумуляторные батареи из комплекта поставки.
После установки батарей следует закрыть крышку и подать питание на прибор.
При подключении питания следует соблюдать полярность и обязательно использовать функциональное заземление
Номер контакта 1 2 3 Наименование сигнала +24 В 0 В Функциональное заземление*
Документация
Документация webРуководство по эксплуатации РГ10 для устройств до 04.2025 pdf 5.48 MB Руководство по эксплуатации (краткое) РГ10 для устройств до 04.2025 pdf 311.76 kB Руководство по эксплуатации РГ10 для устройств от 04.2025 pdf 5.56 MB Руководство по эксплуатации (краткое) РГ10 для устройств от 04.2025 pdf 346.34 kB Сертификаты Декларация о соответствии на РГ10 zip 41.57 kB Комплектность
- Прибор РГ10
- Паспорт и гарантийный талон
- Краткое руководство
- Аккумуляторные батареи ICR18650
- Комплект крепежных элементов
Чертежи, схемы, модели
