Таблица радиаторов, рекомендуемых к применению с ТТР KIPPRIBOR
Прайс-лист
В ячейках таблиц указано:
- Количество ТТР, монтируемых на радиатор и максимально допустимый ток нагрузки по каждой фазе, коммутируемой реле. Например «1х20» следует понимать так: при монтаже одного реле оно будет способно коммутировать ток не более 20 А; «3х55» — при монтаже трех реле каждое способно коммутировать ток 55 А.
- Через дробь приведен максимально допустимый ток нагрузки по каждой фазе при применении дополнительных мер, а именно установке вентилятора;
- Символ «-» означает несовместимость модели ТТР с соответствующей моделью радиатора.
Скачать листовку «Радиаторы KIPPRIBOR для твердотельных реле»
Радиаторы для ТТР KIPPRIBOR серий MD, HD/HDH, SBDH/BDH, GaDH/GwDH, HT
Радиаторы, рекомендуемые для ТТР серий MD, HD / HDH
Радиаторы, рекомендуемые для ТТР серий SBDH / BDH, GaDH / GwDH, HT
| Модель ТТР |
Модель радиатора |
| РТР063.1 |
РТР034 |
РТР036 |
РТР037 |
РТР038 |
РТР039 |
РТР040 |
| SBDH-6044.ZD3 |
1х50 |
1х60 |
1х60 |
1х60 |
1х60
3×50/601 |
1х60
3×55/601 |
1х60
3×60 |
| SBDH-8044.ZD3 |
1х60 |
1х75 |
1х80 |
1х80 |
1×80
3×55/801 |
1х80
3×60/801 |
1х80
3×75/801 |
| (S)BDH-10044.ZD3 |
1х65 |
1х85 |
1х100 |
1х100 |
1×100
3×60/1001 |
1х100
3×65/1001 |
1х100
3×85/1001 |
| (S)BDH-12044.ZD3 |
1х70 |
1х90 |
1х110 |
1х120 |
1×120
3×65/1051 |
1х120
3×70/1151 |
1х120
3×90/1201 |
| (S)BDH-15044.ZD3 |
1х75 |
1х100 |
1х120 |
1х145 |
1×150
3×70/1151 |
1х150
3×75/1251 |
1х150
3×100/1501 |
| BDH-20044.ZD3 |
1х80 |
1х105 |
1х130 |
1х160 |
1×170/2001
3×75/1301/1702 |
1х180/2001
3×80/1401/1802 |
1х200
3×105/1701/2002 |
| BDH-25044.ZD3 |
1х85 |
1х120 |
1х150 |
1х185 |
1×190/2501
3×80/1401/1952 |
1х200/2501
3×90/1551/2002 |
1х250
3×115/1951/2502 |
| (Ga)GwDH-500120 |
— |
— |
— |
— |
1х170/2801/3652 |
1х180/3001/3802 |
— |
| (Ga)GwDH-600120 |
— |
— |
— |
— |
1х175/3001/3902 |
1х190/3201/4152 |
— |
| (Ga)GwDH-800120 |
— |
— |
— |
— |
1х195/3401/4602 |
1х210/3701/4802 |
1х270/4601/6002 |
| HT-1044.ZD3/ZA2 |
— |
1х10 |
1х10 |
1х10 |
1х10 |
1х10 |
— |
| HT-2544.ZD3/ZA2 |
— |
1х25 |
1х25 |
1х25 |
1х25 |
1х25 |
— |
| HT-4044.ZD3/ZA2 |
— |
1х30 |
1х35 |
1х40 |
1х40 |
1х40 |
— |
| HT-6044.ZD3/ZA2 |
— |
1х35 |
1х45 |
1х50 |
1х55/601 |
1х60 |
— |
| HT-8044.ZD3/ZA2 |
— |
1х40 |
1х50 |
1х60 |
1х60/801 |
1х65/801 |
— |
| HT-10044.ZD3/ZA2 |
— |
1х40 |
1х50 |
1х60 |
1х60/951 |
1х65/1001 |
— |
| HT-12044.ZD3/ZA2 |
— |
1х40 |
1х50 |
1х65 |
1х65/1051/1202 |
1х70/1151/1202 |
— |
| Модель вентилятора3 |
|
VENT-8038 |
|
VENT-12038 |
1 — При использовании вентилятора VENT-12038.220VAC.5MSHB
2 — При использовании вентилятора VENT-12038.220VAC.7MSXB
3 — При недостаточной естественной циркуляции воздуха через радиатор используйте рекомендуемый тип вентилятора.
Радиаторы для ТТР серий HD/HDH, HT/HTH модификации [M01]
Радиаторы, рекомендуемые для ТТР серий HD / HDH модификации [M01]
| Модель ТТР |
Модель радиатора |
| PTP052 |
PTP060 |
PTP061.1 |
PTP062.1 |
PTP063.1 |
| HD-1044.ZD3/ZA2[M01] |
1х10 |
1х10 |
1х10 |
1х10 |
1х10 |
| HD-1544.ZD3/ZA2[M01] |
1х15 |
1х15 |
1х15 |
1х15 |
1х15 |
| HD-2544.ZD3/ZA2[M01] |
1х25 |
1х20 |
1х25 |
1х25 |
1х25 |
| HD-4044.ZD3/ZA2[M01] |
1х25 |
1х25 |
1х35 |
1х40 |
1х40 |
| HDH-6044.ZD3/ZA2[M01] |
1х25 |
1х20 |
1х30 |
1х35 |
1х45 |
| HDH-8044.ZD3/ZA2[M01] |
1х25 |
1х25 |
1х35 |
1х35 |
1х50 |
| HDH-10044.ZD3/ZA2[M01] |
1х25 |
1х25 |
1х35 |
1х35 |
1х50 |
| HDH-12044.ZD3/ZA2[M01] |
1х25 |
1х25 |
1х35 |
1х35 |
1х50 |
Радиаторы, рекомендуемые для ТТР серий HT / HTH модификации [M01]
| Модель ТТР |
Модель радиатора |
| PTP034 |
PTP036 |
PTP037 |
PTP038 |
PTP039 |
| HT-1044.ZD3/ZA2[M01] |
1х10 |
1х10 |
1х10 |
1х10 |
1х10 |
| HT-1544.ZD3/ZA2[M01] |
1х15 |
1х15 |
1х15 |
1х15 |
1х15 |
| HT-2544.ZD3/ZA2[M01] |
1х25 |
1х25 |
1х25 |
1х25 |
1х25 |
| HT-4044.ZD3/ZA2[M01] |
1х25 |
1х35 |
1х40 |
1х40 |
1х40 |
| HTH-6044.ZD3/ZA2[M01] |
1х25 |
1х30 |
1х40 |
1х40/601/602 |
1х45/601/602 |
| HTH-8044.ZD3/ZA2[M01] |
1х25 |
1х35 |
1х45 |
1х45/751/802 |
1х50/801/802 |
| HTH-10044.ZD3/ZA2[M01] |
1х25 |
1х35 |
1х45 |
1х45/751/952 |
1х50/801/1002 |
| HTH-12044.ZD3/ZA2[M01] |
1х25 |
1х35 |
1х45 |
1х45/751/952 |
1х50/801/1002 |
| Модель вентилятора3 |
VENT-8038 |
|
VENT-12038 |
1— При использовании вентилятора VENT-12038.220VAC.5MSHB.
2 — При использовании вентилятора VENT-12038.220VAC.7MSXB.
3 — При недостаточной естественной циркуляции воздуха через радиатор используйте рекомендуемый тип вентилятора.
Радиаторы для ТТР серий HD/HDH, HT модификации [M02]
Радиаторы, рекомендуемые для ТТР серий HD / HDH модификации [M02]
| Модель ТТР |
Модель радиатора |
| PTP052 |
PTP060 |
PTP061.1 |
PTP062.1 |
PTP063.1 |
| HD-1044.ZD3/ZA2 [M02] |
1х10 |
1х10 |
1х10 |
1х10 |
1х10 |
| HD-2544.ZD3/ZA2 [M02] |
1х25 |
1х25 |
1х25 |
1х25 |
1х25 |
| HD-4044.ZD3/ZA2 [M02] |
1х25 |
1х25 |
1х30 |
1х35 |
1х40 |
| HD-6044.ZA2 [M02] |
1х35 |
1х30 |
1х40 |
1х45 |
1х55 |
| HD-8044.ZA2 [M02] |
1х35 |
1х35 |
1х45 |
1х50 |
1х65 |
| HDH-6044.ZD3/ZA2 [M02] |
1х30 |
1х30 |
1х40 |
1х40 |
1х50 |
| HDH-8044.ZD3/ZA2 [M02] |
1х35 |
1х30 |
1х40 |
1х45 |
1х60 |
| HDH-10044.ZD3/ZA2 [M02] |
1х35 |
1х35 |
1х45 |
1х50 |
1х65 |
| HDH-12044.ZD3/ZA2 [M02] |
1х40 |
1х35 |
1х50 |
1х55 |
1х70 |
| HD-1044.LA/VA [M02] |
1х10 |
1х10 |
1х10 |
1х10 |
1х10 |
| HD-1022.10U [M02] |
1х10 |
1х10 |
1х10 |
1х10 |
1х10 |
| HD-2544.LA/VA [M02] |
1х25 |
1х25 |
1х25 |
1х25 |
1х25 |
| HD-2522.10U [M02] |
1х25 |
1х25 |
1х25 |
1х25 |
1х25 |
| HD-4044.LA/VA [M02] |
1х25 |
1х25 |
1х30 |
1х35 |
1х40 |
| HD-4022.10U [M02] |
1х25 |
1х25 |
1х30 |
1х35 |
1х40 |
| HD-6044.LA [M02] |
1х35 |
1х30 |
1х40 |
1х45 |
1х55 |
| HD-8044.LA [M02] |
1х35 |
1х35 |
1х45 |
1х50 |
1х65 |
| HD-1025.DD3 [M02] |
1х10 |
1х10 |
1х10 |
1х10 |
1х10 |
| HD-2525.DD3 [M02] |
1х25 |
1х25 |
1х25 |
1х25 |
1х25 |
| HD-4025.DD3 [M02] |
1х35 |
1х30 |
1х40 |
1х40 |
1х40 |
Радиаторы, рекомендуемые для ТТР серий HT модификации [M02]
| Модель ТТР |
Модель радиатора |
| PTP034 |
PTP036 |
PTP037 |
PTP038 |
PTP039 |
| HT-1044.ZD3/ZA2 [M02] |
1х10 |
1х10 |
1х10 |
1х10 |
1х10 |
| HT-2544.ZD3/ZA2 [M02] |
1х25 |
1х25 |
1х25 |
1х25 |
1х25 |
| HT-4044.ZD3/ZA2 [M02] |
1х25 |
1х30 |
1х40 |
1х40 |
1х40 |
| HT-6044.ZD3/ZA2 [M02] |
1х35 |
1х40 |
1х50 |
1х50/601 |
1х55/601 |
| HT-8044.ZD3/ZA2 [M02] |
1х35 |
1х45 |
1х55 |
1х55/801 |
1х60/801 |
| HT-10044.ZD3/ZA2 [M02] |
1х35 |
1х45 |
1х60 |
1х60/951/1002 |
1х65/1001 |
| HT-12044.ZD3/ZA2 [M02] |
1х40 |
1х50 |
1х60 |
1х65/1051/1202 |
1×70/1151/1202 |
| Модель вентилятора3 |
VENT-8038 |
|
VENT-12038 |
1— При использовании вентилятора VENT-12038.220VAC.5MSHB.
2 — При использовании вентилятора VENT-12038.220VAC.7MSXB.
3 — При недостаточной естественной циркуляции воздуха через радиатор используйте рекомендуемый тип вентилятора.
Обратите внимание!
- Значения токов, приведенные в таблицах являются актуальными только для нормальных условий эксплуатации (температура окружающей среды не превышает 25 °C, радиатор установлен в хорошо проветриваемом месте, где ничто не препятствует естественной циркуляции воздуха);
- При токах нагрузки выше 5 А применение радиатора является обязательным условием эксплуатации ТТР;
- При выборе радиатора в первую очередь нужно принимать во внимание его способность рассеивать тепло, а уже потом на его габаритные размеры;
| Модель радиатора
KIPPRIBOR |

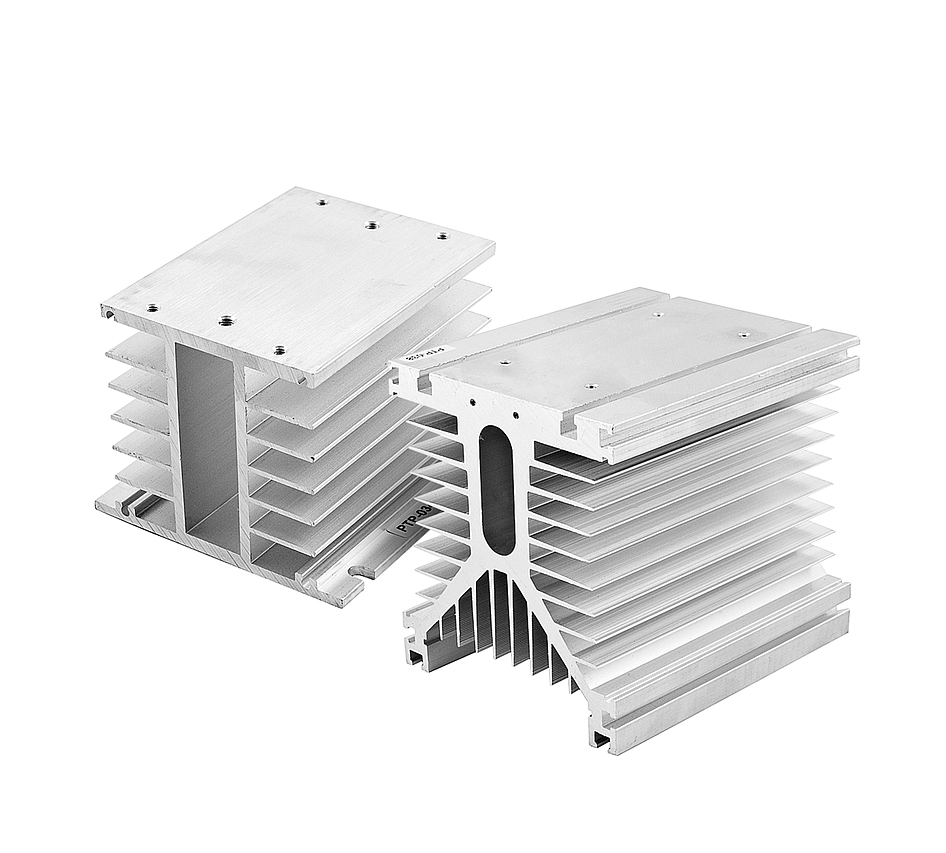

Фото радиатора для ТТР |
Чертеж радиатора для ТТР |
Габаритные размеры радиатора
(ДхШхВ мм)
Вес |
Тепловое сопротивление радиаторов, RthSA
°C/Вт |
Количество радиаторов в упаковке |
| PTP052 |
 |
 |
100×48×77 мм
310 гр. шт. |
1,96 |
1 шт. |
| PTP060 |
 |
 |
80×50×50 мм
135 гр. шт. |
2,19 |
2 шт. |
| PTP061.1 |
 |
 |
144×67×50 мм
245 гр. шт. |
1,49 |
2 шт. |
| PTP062.1 |
 |
 |
144×110×50 мм
405 гр.шт. |
1,28 |
2 шт. |
| PTP063.1 |
 |
 |
180×144×50 мм
630 гр. шт. |
0,94 |
2 шт. |
| PTP034 |
 |
 |
105×100×80 мм
590 гр. шт. |
0,65 |
1 шт. |
| PTP036 |
 |
 |
150×100×80 мм
855 гр. шт. |
0,48 |
1 шт. |
| PTP037 |
 |
 |
260×180×54 мм
1400 гр. шт. |
0,36 |
2 шт. |
| PTP038 |
 |
 |
150×125×135 мм
2380 гр. шт. |
0,34 |
1 шт. |
| PTP039 |
 |
 |
200×125×135 мм
3350 гр. шт. |
0,31 |
1 шт. |
| PTP040 |
 |
 |
300×125×135 мм
5000 гр. шт. |
0,22 |
1 шт. |
