Программируемые реле

Включены в реестр Минпромторг, реестровая запись 10655682 до 14.08.2028

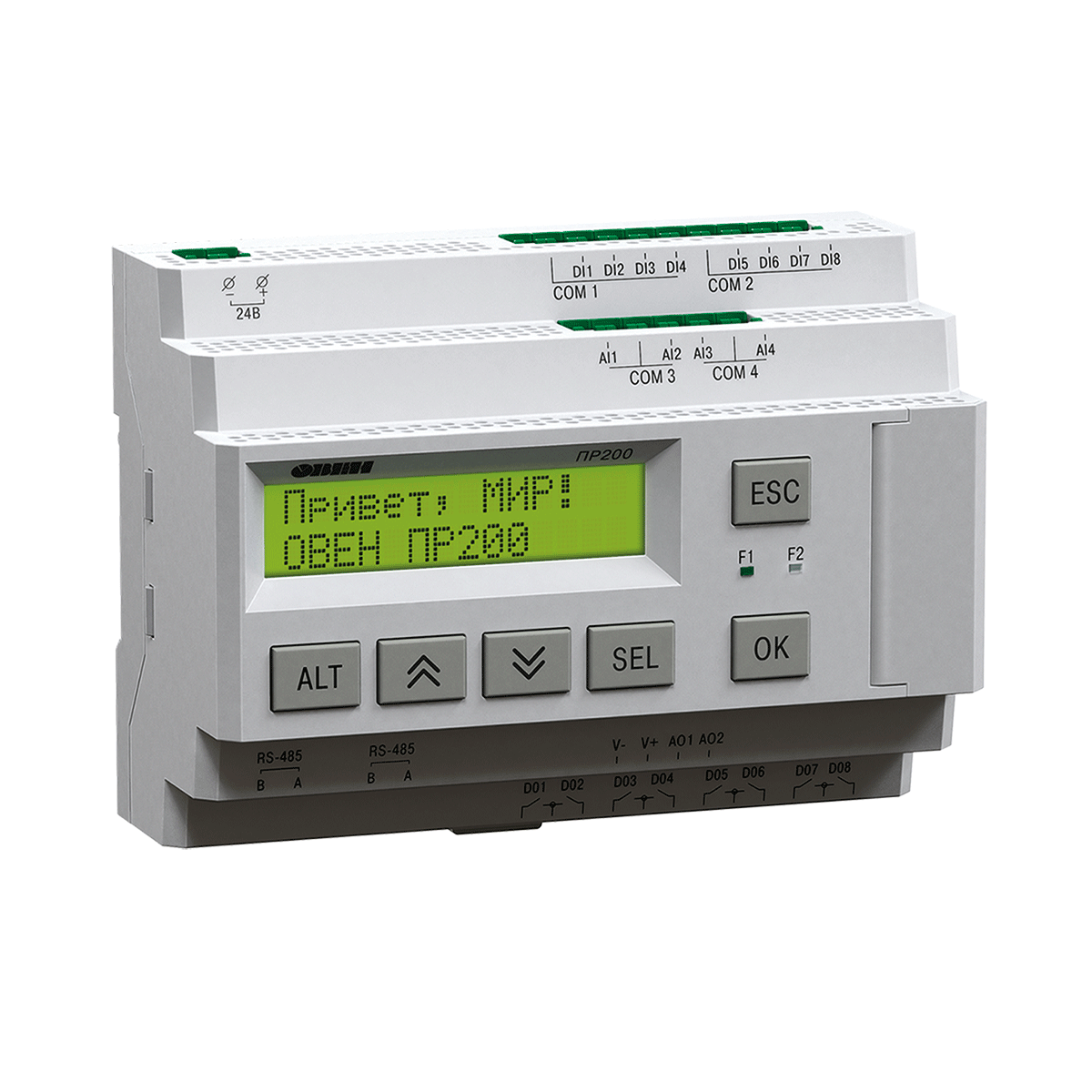

ОВЕН ПР200 – программируемое реле с дисплеем. Применяется для решения локальных задач автоматизации: водоподготовка, водоочистка, вентиляция, отопление и др.
Прибор выпускается в корпусе 7 DIN и имеет на борту до 24 каналов ввода/вывода. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. Для интеграции в SCADA-системы и управления внешними устройствами в прибор может быть установлено до двух интерфейсов RS-485 с поддержкой протоколов Modbus RTU/ASCII. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля miniUSB (входит в комплект поставки).

Области применения

• Водоподготовка
• Водоочистка
• Вентиляция
• Отопление

Особенности прибора

Подключаемое оборудование:

• 4 аналоговых входа: РТ100, РТ1000, 4…20 мА, 0…10 В, 0…4 кОм, режим дискретного входа.
• 2 аналоговых выхода: 4…20 мА или 0…10 В.
• Дискретные входы: 24 В или 230 В.
• Дискретные выходы: э/м реле или транзисторные ключи.

В модификациях ПР200-х8 имеется возможность подключить:

• Датчики электропроводности и солесодержания.
• Кондуктометрические датчики уровня.

Коммуникационные возможности:

Два интерфейса RS-485, режим Master/Slave:

• Интеграция в облачный сервис OwenCloud и SCADA-системы.
• Визуализация процессов с помощью панелей оператора.
• Управление внешними устройствами по RS-485.

Конструктивные особенности:

• Модульный корпус.
• Ширина корпуса 7 модулей
• Съемные клеммники – для удобства монтажа.

Возможности символьного индикатора ПР200

• Видимая область символьного индикатора: 2 строки по 16 символов.
• Поддержка кириллицы и латиницы.
• Возможность корректировки параметров программы пользователя и параметров прибора.

Эксплуатация:

• 2 модификации по питанию: =24 В и ~230 В.
• Подключение модулей расширения ПРМ (до 2 штук).
• Встроенный источник питания =24 В для питания датчиков с аналоговым выходом (в модификациях на 230 В с аналоговыми входами).
• USB-порт – для программирования (miniUSB-входит в комплект).

Отличительные характеристики

Модули расширения и аксессуары для ПР200

Интерфейсная плата ПР-ИП485
Внешний вид	Подключение
Описание
Интерфейсная плата ОВЕН ПР-ИП485  применяется для добавления интерфейса RS-485 в программируемое реле ОВЕН ПР200 (необходимость оговаривается при заказе). Максимально можно установить два интерфейса RS-485. Интерфейсная плата может устанавливаться пользователем самостоятельно.
Модуль расширения ПРМ
Внешний вид	Подключение
Описание
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР200: ПРМ-1 – для увеличения дискретных входов и выходов. ПРМ-2 – для увеличения аналоговых входов и дискретных выходов. ПРМ-3 – для увеличения аналоговых входов и выходов. ПРМ-4 – для увеличения дискретных входов. ПРМ-5 – для увеличения дискретных выходов. ПРМ-6 – для увеличения дискретных входов и выходов. Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР200 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР200 и модули ПРМ с разным типом питания.
