Описание
Программируемое реле ОВЕН ПР102 включено в реестр Минпромторга России.
Реестровая запись №10688072, срок действия до 31.12.2028

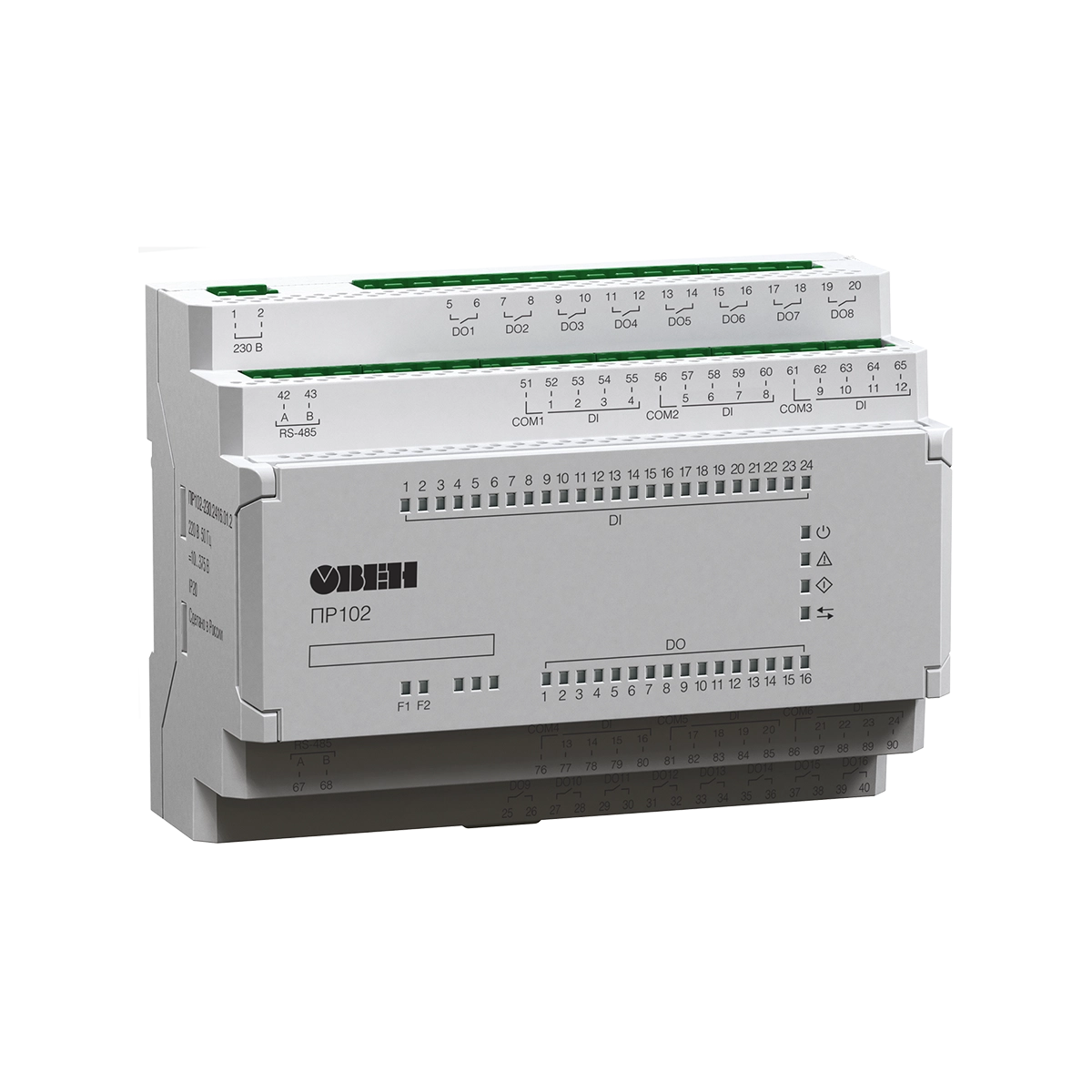

ОВЕН ПР102 – программируемое реле для управления вентиляцией, отоплением, насосами и другим оборудованием. Главным преимуществом прибора является широкий функционал и высокая плотность каналов ввода/вывода.
В корпусе 7DIN располагается 40 аналоговых и дискретных входов/выходов. Для расширения собственных входов/выходов предусмотрено подключение по внутренней шине модулей расширения ПРМ. В ПР102 может быть до 2-х интерфейсов RS-485 на борту: для управления устройствами по сети и передачи данных на верхний уровень. Написание алгоритма осуществляется пользователем на языке FBD с помощью бесплатной среды программирования Owen Logic. Загрузка алгоритма производится с помощью кабеля microUSB.
Области применения
- Вентиляция
- Отопление
- ГВС
- Насосные групп
Отличительные особенности ПР102
Подключаемое оборудование:
- 24 дискретных входов.
- 16 дискретных выходов (э/м реле или транзисторные ключи)
- 8 аналоговых входов: РТ1000, NTC/PTC, 4…20 мА/ 0…10 В, дискретный режим и т.д.
- 2 универсальных аналоговых выхода: 4…20 мА/0…10 В
Коммуникационные возможности:
- Два интерфейса RS-485, режим Master/Slave:
- Интеграция в облачный сервис OwenCloud и SCADA-системы.
- Визуализация процессов с помощью панелей оператора.
- Управление внешними устройствами по RS-485.
Конструктивные особенности:
- Модульный корпус.
- Ширина корпуса 7 модулей.
- Съемные клеммники – для удобства монтажа.
- Быстрая замена батарейки.
Эксплуатация:
- 2 модификации по питанию: =24 В и ~230 В.
- Возможность питания от бортовой сети =12 В.
- Увеличение каналов ввода/вывода до 72 шт. с помощью модулей ПРМ.
- Работа в неотапливаемых помещениях: -40…+55 ºС.
- USB-порт для программирования (не требует питания при программировании).
Модули расширения ОВЕН ПРМ для ПР102
Модули расширения ОВЕН ПРМ предназначены для увеличения количества входов и выходов программируемого реле ОВЕН ПР102:
- ПРМ-1 – для увеличения дискретных входов и выходов.
- ПРМ-2 – для увеличения аналоговых входов и дискретных выходов.
- ПРМ-3 – для увеличения аналоговых входов и выходов.
- ПРМ-4 – для увеличения дискретных входов.
- ПРМ-5 – для увеличения дискретных выходов.
- ПРМ-6 – для увеличения дискретных входов и выходов.
Подключение модулей осуществляется по внутренней шине (кабель для подключения входит в комплект поставки ПРМ). К ПР102 можно подключить до двух модулей расширения ввода/вывода. Модули имеют свое независимое питание, что повышает надежность системы. Выпускаются две модификации по питанию: 230 В и 24 В, причем можно использовать ПР102 и модули ПРМ с разным типом питания.
Примеры применения
Технические характеристики
| Наименование | Значение | |
| ПР102-230 | ПР102-24 | |
| Программирование | ||
| Среда программирования | Owen Logic | |
| Объем Retain-памяти | 1016 байт | |
| Объем памяти для сетевых переменных (режим Slave) | 128 байт | |
| Объем памяти сетевых переменных (режим master) | 128 байт | |
| Стек | Динамический | |
| Память ПЗУ | 128 кбайт | |
| Память ОЗУ | 32 кбайт | |
| Интерфейс программирования | microUSB | |
| Общие сведения | ||
| Диапазон переменного напряжения питания | 90…264 В (номинальное 230 В, при 50 Гц) | — |
| Диапазон постоянного напряжения питания | 127…373 В (номинальное 230 В) | 9…30 В (номинальное 24 В) |
| Минимальное время цикла | 1 мс (зависит от сложности программы) | |
| Часы реального времени | Есть | |
| Модули расширения ПРМ | Да, до 2 шт. | |
| Дискретные входы | ||
| Количество | До 24 | |
| Тип | Дискретный фазовый(ДФ) | Дискретный (Д) |
| Подключаемые датчики | Коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т.п.), датчики типа «сухой контакт» | |
| — | Датчики, имеющие на выходе транзистор p-n-p-типа с открытым коллектором | |
| Номинальное напряжение питания | ≈230 В | =24 В |
| Гальваническая развязка | Групповая | Групповая, по 4 входа (для приборов, выпущенных с января 2024) |
| Электрическая прочность изоляции | 2300 В, групповая — 1780 В | — |
| Аналоговые входы | ||
| Количество | — | 8 |
| Тип измеряемых сигналов | — | 4…20 мА, 0…10 В, Pt1000, NTC, РТС, 0…300 кОм и др. |
| Период обновления значений всех каналов, не более | — | 20 мс |
| Работа в дискретном режиме | — | Да |
| Гальваническая развязка | — | Отсуствует |
| Дискретные выходы | ||
| Количество | До 16 | |
| Тип | Релейные (нормально-разомкнутые) и транзисторные ключи (n-p-n-типа) | |
| Допустимый ток нагрузки, не более | ||
| Релейные (Р): | 5 А при напряжении не более 250 В переменного тока и cos φ >0,95
3 А при напряжении не более 30 В постоянного тока |
|
| Транзиторные (К): | 0,2 А при напряжении не более 60 В постоянного тока | |
| Гальваническая развязка | Индивидуальная | |
| Электрическая прочность изоляции | ||
| Релейные (Р): | 2300 В, между выходами – 1780 В | |
| Транзиторные (К): | 740 В, между выходами – 740 В | |
| Аналоговые выходы | ||
| Количество | — | 2 |
| Тип аналогового выхода | — | Универсальный
4…20 мА / 0…10 В |
| Разрядность ЦАП | — | 12 бит |
| Гальваническая развязка | — | Индивидуальная |
| Электрическая прочность изоляции | — | 510 В |
| Коммуникационные возможности | ||
| Интерфейс RS-485 (до 2 шт-выбирается при заказе) | ||
| Протокол связи | Modbus RTU/ASCII | |
| Режим работы | Master/Slave | |
Функциональная схема прибора
Габаритные и установочные размеры
Видео
Обновленный видеокурс по OwenLogic
Курс состоит из серии видео по работе приборов серии ПР и ИПП120 в среде OwenLogic. На примерах разбираем основные макросы и типы данных в OwenLogic, работу с входами и выходами, загрузку программы в прибор, сетевые переменные, работу по сети RS-485, настройку экранов и многое другое.
Курс полезен как для первого знакомства со средой, так и для закрепления навыков.
ПО, примеры и инструкции
Среда программирования Owen Logic
| Среда программирования Owen Logic | 2.11.370 | zip | 83.28 MB |
Сервисное программное обеспечение (обязательное)
| Microsoft .NET Desktop Runtime 6.0.20 (Owen Logic версии 2.0 и старше) | zip | 103.88 MB | |
| Microsoft Visual C++ 2015-2022 (Owen Logic версии 1.22 и старше) | zip | 36.69 MB |
Драйвер
| Драйвер USB ПР102 | zip | 2.15 MB |
Примеры
| Примеры | Перейти |
Модификации
Модификации ПР102-230
| Модификация |
Питание, В |
Входы |
Выходы |
Количество RS-485 |
||
|
Дискретные |
Аналоговые |
Дискретные |
Аналоговые |
|||
| ПР102-230.2416.01.1 |
~230 В |
24 (~230 В) |
— |
16 (Р) |
— |
1 |
| ПР102-230.2416.01.2 |
~230 В |
24 (~230 В) |
— |
16 (Р) |
— |
2 |
| ПР102-230.2416.11.1 |
~230 В |
24 (~230 В) |
— |
16 (K) |
— |
1 |
| ПР102-230.2416.11.2 |
~230 В |
24 (~230 В) |
— |
16 (K) |
— |
2 |
Модификации ПР102-24
| Модификация |
Тип питания |
Входы |
Выходы |
Количество RS-485 |
||
|
Дискретные |
Аналоговые |
Дискретные |
Аналоговые |
|||
| ПР102-24.2416.03.1 |
=24 В |
16 (=24 В) |
8 |
16 (Р) |
— |
1 |
| ПР102-24.2416.03.2 |
=24 В |
16 (=24 В) |
8 |
16 (Р) |
— |
2 |
| ПР102-24.2416.06.1 |
=24 В |
16 (=24 В) |
8 |
14 (Р) |
2 |
1 |
| ПР102-24.2416.06.2 |
=24 В |
16 (=24 В) |
8 |
14 (Р) |
2 |
2 |
| ПР102-24.2416.13.1 |
=24 В |
16 (=24 В) |
8 |
16 (К) |
— |
1 |
| ПР102-24.2416.13.2 |
=24 В |
16 (=24 В) |
8 |
16 (К) |
— |
2 |
| ПР102-24.2416.16.1 |
=24 В |
16 (=24 В) |
8 |
14 (К) |
2 |
1 |
| ПР102-24.2416.16.2 |
=24 В |
16 (=24 В) |
8 |
14 (К) |
2 |
2 |
Схемы подключения
Схемы подключения дискретных входов ПР102
Схемы подключения дискретных выходов ПР102
Схемы подключения аналоговых входов ПР102
Схемы подключения аналоговых выходов ПР102
Аксессуары
|
Наименование |
Изображение |
Применение |
Заказать |
| Кабель MicroUSB-USB (1,8м) |  |
Для загрузки программы в ПР102.
Длина: 1,8 м. |
Чертежи, схемы, модели
Документация
| Документация | ||||
| webРуководство по эксплуатации ПР102 | 9.54 MB | |||
| Руководство по эксплуатации (краткое) ПР102–230.2416.01.X | 1.26 MB | |||
| Руководство по эксплуатации (краткое) ПР102–230.2416.11.X | 1.22 MB | |||
| Руководство по эксплуатации (краткое) ПР102–24.2416.16.X | 1.5 MB | |||
| Руководство по эксплуатации (краткое) ПР102–24.2416.13.X | 1.45 MB | |||
| Руководство по эксплуатации (краткое) ПР102–24.2416.06.X | 1.54 MB | |||
| Руководство по эксплуатации (краткое) ПР102–24.2416.03.X | 1.49 MB | |||
| Протокол Modbus в ОВЕН ПР | 152.84 kB | |||
| Сертификаты | ||||
| Декларация о соответствии на ПР100, ПР102, ПР103 | zip | 42.1 kB | ||
| Декларация о соответствии на ПР102 | ТР ТС 016/2011 | zip | 41.08 kB | |
| Выписка из реестра Минпромторг для ПР102 | реестровая запись 10688072 | 328.24 kB | ||
Комплектация
| Наименование | Количество |
| Прибор ПР102 | 1 шт. |
| Краткое руководство по эксплуатации | 1 экз. |
| Паспорт и гарантийный талон | 1 экз. |
| Комплект клеммных соединителей | 1 экз. |
Цены
| Стандартные позиции (цены указаны с НДС) | ||
| ПР102-230.2416.01.1
~230 В, 24хDI(230), 16хDO(Р), 1хRS-485
|
16 036,90 ₽ | |
| ПР102-230.2416.01.2
~230 В, 24хDI(230), 16хDO(Р), 2хRS-485
|
17 714,40 ₽ | |
| ПР102-230.2416.11.1
~230 В, 24хDI(230), 16хDO(К), 1хRS-485
|
16 036,90 ₽ | |
| ПР102-230.2416.11.2
~230 В, 24хDI(230), 16хDO(К), 2хRS-485
|
17 714,40 ₽ | |
| ПР102-24.2416.13.1
=24 В, 16хDI(24), 8хAI, 16хDO(К), 1хRS-485
|
19 459,00 ₽ | |
| ПР102-24.2416.03.1
=24 В, 16хDI(24), 8хAI, 16хDO(Р), 1хRS-485
|
19 459,00 ₽ | |
| ПР102-24.2416.13.2
=24 В, 16хDI(24), 8хAI, 16хDO(К), 2хRS-485
|
21 203,60 ₽ | |
| ПР102-24.2416.03.2
=24 В, 16хDI(24), 8хAI, 16хDO(Р), 2хRS-485
|
21 203,60 ₽ | |
| ПР102-24.2416.06.2
=24 В, 16хDI(24), 8хAI, 14хDO(Р), 2хAO, 2хRS-485
|
22 814,00 ₽ | |
| ПР102-24.2416.16.2
=24 В, 16хDI(24), 8хAI, 14хDO(К), 2хAO, 2хRS-485
|
22 814,00 ₽ | |
| ПР102-24.2416.06.1
=24 В, 16хDI(24), 8хAI, 14хDO(Р), 2хAO, 1хRS-485
|
21 203,60 ₽ | |
| ПР102-24.2416.16.1
=24 В, 16хDI(24), 8хAI, 14хDO(К), 2хAO, 1хRS-485
|
21 203,60 ₽ | |
