Описание

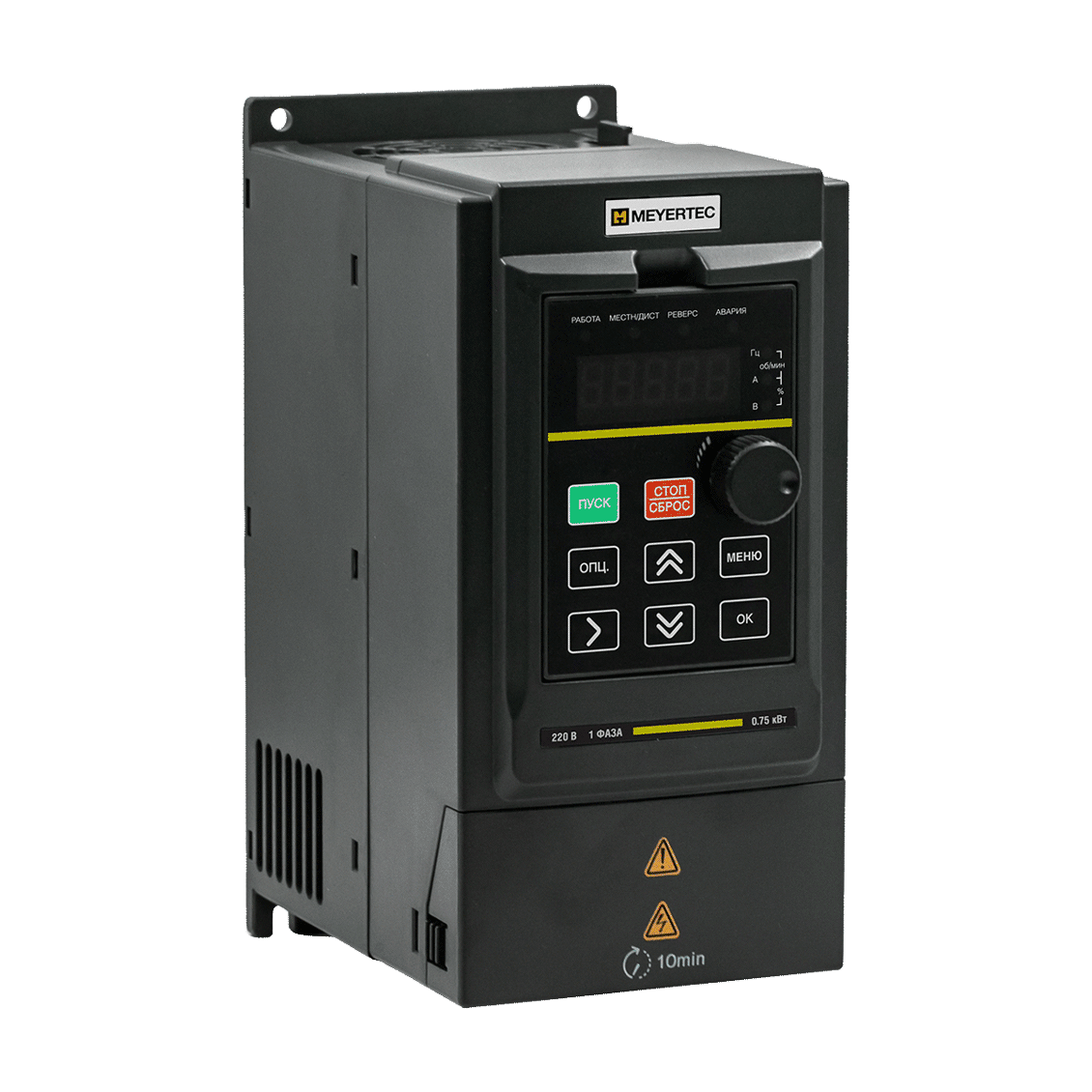

Бюджетная линейка универсальных преобразователей частоты VFD1 предназначена для управления приводами на базе асинхронных двигателей в промышленности и ЖКХ. Включает широкий набор функций для решения базовых задач частотного управления.
Основные особенности преобразователя частоты
- Съемная панель оператора в комплекте.
- Климатическое исполнение: от -10 до +50 °С
- Управление двигателями с выходной частотой до 1000 Гц.
- Быстросъёмный вентилятор охлаждения.
- Возможность подключения тормозного резистора.
- Простая настройка в русскоязычном конфигураторе или с использованием локальной панели оператора.
Основные функции преобразователя частоты
- Векторный бездатчиковый и скалярный режим управления двигателем.
- Автоматическая адаптация двигателя без вращения.
- Встроенный ПИД-регулятор для управления в замкнутом контуре (поддержание давления, температуры, уровня и т.д.).
- Автоматическая оптимизация энергопотребления.
- Полная функциональная и аппаратная диагностика и защита работы преобразователя.
- Компенсация нагрузки и скольжения.
- Плавный пуск и останов двигателя, в том числе отложенный запуск и пуск под нагрузкой по S-образной характеристике разгона.
- Возможность динамического торможения, в том числе с применением тормозных резисторов.
Основные параметры
- Питание 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…90 кВт).
- Выходная частота до 1000 Гц в скалярном режиме.
- Точность поддержания скорости до 0,5 % от максимального значения частоты.
- Режимы управления: скалярный (U/f) и векторный бездатчиковый (SVC).
- Перегрузочная способность: 150 % в течение 60 с и 180 % в течение 1 с.
Технические характеристики
| Параметр | Значение |
| Питающая сеть | 1×220 В (0,75…2,2 кВт) и 3×380 В (0,75…90 кВт) |
| Выходное напряжение | 3×220 В (0,75…2,2 кВт) и 3×380 В (0,75…90 кВт) |
| Выходная частота | 0…320 Гц (SVC), 0…1000 Гц (U/F) |
| Режимы управления | Скалярное управление (U/f), скалярное (U/f) с раздельным заданием напряжения и частоты, векторное управление без обратной связи (SVC) |
| Перегрузочная способность | G-тип: 150 % – в течение 60 с, 180 % – в течение 1 с
P-тип: 120 % – в течение 60 с, 150 % – в течение 1 с |
| Локальная панель оператора | Настройка, мониторинг, отображение кода ошибки, копирование и перенос параметров |
| Интерфейс | RS-485 |
| Цифровые (дискретные) входы | 6 (сухой контакт) |
| Аналоговые входы | 2
0…10 В – 1 шт. 0…10 В или 4…20 мА – 1 шт. |
| Релейные выходы | 1 – для VFD1 мощностью до 7,5 кВт
2 – для VFD1 мощностью от 11 кВт (NO или NC, ~240 В, 3 А в AC и ~30 В, 5 А в DC) |
| Транзисторный выход | 1 (=24 В, 50 мА) |
| Аналоговые выходы | 1 (0,75…7,5 кВт)
2 (11…90 кВт) 0…10 В, 0/4…20 мА |
| Встроенные регуляторы | ПИД-регулятор
Встроенный ПЛК (программный автомат) |
| Класс защиты корпуса | IP20 |
| Диапазон рабочих температур | -10…+50 ºС при влажности <95 % |
| Температура при хранении и транспортировке | -25…+60 °C |
| Длина моторного кабеля (без внешнего дросселя) | < 100 м |
Таблица номинальных значений выходных токов
| Модификация | Источник питания | Номинальный выходной ток, А | Мощность используемого электродвигателя, кВт |
| VFD1-K75-A-20 | 1 фазы ~220 В | 4,5 | 0,75 |
| VFD1-1K5-A-20 | 7 | 1,5 | |
| VFD1-2K2-A-20 | 9,6 | 2,2 | |
| VFD1-K75-B-20 | 3 фазы ~380 В | 2,1 | 0,75 |
| VFD1-1K5-B-20 | 3,8 | 1,5 | |
| VFD1-2K2-B-20 | 5,1 | 2,2 | |
| VFD1-4K-B-20 | 9 | 4 | |
| VFD1-5K5-B-20 | 13 | 5,5 | |
| VFD1-7K5-B-20 | 17 | 7,5 | |
| VFD1-11K-B-20 | 25 | 11 | |
| VFD1-15K-B-20 | 32 | 15 | |
| VFD1-18K5-B-20 | 37 | 18,5 | |
| VFD1-22K-B-20 | 45 | 22 | |
| VFD1-30K-B-20 | 60 | 30 | |
| VFD1-37K-B-20 | 75 | 37 | |
| VFD1-45K-B-20 | 91 | 45 | |
| VFD1-55K-B-20 | 112 | 55 | |
| VFD1-75K-B-20 | 150 | 75 | |
| VFD1-90K-B-20 | 170 | 90 |
Габаритные и присоединительные размеры
| Модификация | Типоразмер корпуса | H, мм | W, мм | D, мм | Крепежный винт | Вес ПЧ, кг |
| VFD1-K75-A-20 | 1 | 187 | 88 | 138 | 5 | 1,1 |
| VFD1-1K5-A-20 | ||||||
| VFD1-2K2-A-20 | ||||||
| VFD1-K75-B-20 | ||||||
| VFD1-1K5-B-20 | ||||||
| VFD1-2K2-B-20 | ||||||
| VFD1-4K-B-20 | 2 | 207 | 100 | 147 | 5 | 1,4 |
| VFD1-5K5-B-20 | 3 | 247 | 130 | 167 | 5 | 2,3 |
| VFD1-7K5-B-20 | 2,4 | |||||
| VFD1-11K-B-20 | 4 | 348 | 182 | 211 | 6 | 6,35 |
| VFD1-15K-B-20 | 6,45 | |||||
| VFD1-18K5-B-20 | 5 | 373 | 220 | 205 | 6 | 9,35 |
| VFD1-22K-B-20 | 9,45 | |||||
| VFD1-30K-B-20 | 6 | 435 | 256 | 222 | 6 | 12,4 |
| VFD1-37K-B-20 | 12,6 | |||||
| VFD1-45K-B-20 | 7 | 543 | 310 | 280 | 10 | 20,0 |
| VFD1-55K-B-20 | 20,4 | |||||
| VFD1-75K-B-20 | 8 | 580 | 358 | 328 | 10 | 35,6 |
| VFD1-90K-B-20 | 35,8 |
Типоразмер 1
Типоразмер 2
Типоразмер 3
Типоразмер 4
Типоразмер 5
Типоразмер 6
Типоразмер 7
Типоразмер 8
Схема электрических соединений
Модификации
VFD1-Х—Х-20
Примеры программирования
| Название | Назначение | Скачать |
| Быстрый старт | Быстрый старт ПЧВ | Скачать |
| Плавный разгон и торможение АД | Конфигурация предназначена для реализации плавного разгона/торможения. Запуск/останов осуществляется при помощи кнопок на ЛПО, регулировка скорости при помощи встроенного потенциометра. | Скачать |
| Внешний потенциометр | Требуется регулирование скорости в диапазоне отfминдоfмаксс помощью внешнего потенциометра. Сигнал задания – напряжение в диапазоне от 0 до 10 В. | Скачать |
| Многоскоростное управление | Данная конфигурация предназначена для переключения скорости преобразователя на заранее заданные значения частоты. Управление реализовано с помощью замыкания определенных дискретных входов для выхода двигателя на соответствующую частоту. Всего в данном режиме предусмотрено 16 скоростей. | Скачать |
| Работа со встроенным ПЛК | Конфигурация предназначена для реализации работы привода по алгоритму, заданному во встроенном ПЛК прибора. Процесс можно разбить на 16 этапов для каждого из которых задается:
· Частота вращения, Гц · Длительность · Направление вращения · Группа параметров времени разгона и торможения |
Скачать |
| Поддержание заданного давления | Данная конфигурация предназначена для управления насосом в автоматическом режиме по сигналу от датчика давления с выходом 4…20 мА. Уставка для управления задается с помощью внешнего потенциометра. | Скачать |
| Спящий режим | Спящий режим используется с целью обеспечения программного останова ПЧВ в ситуациях, в которых экономически нецелесообразна постоянная работа привода, и система может некоторые промежутки времени находиться в простое. Спящий режим позволяет сократить энергопотребление и не допускает превышение нормальных условий работы системы (слишком высокое давление, переохлаждение воды в охладительных колоннах, проблемы герметизации здания). Спящий режим также важен по той причине, что некоторые устройства не позволяют ПЧВ снизить скорость двигателя. Это может стать причиной раннего износа насосных систем, преждевременной выработке смазки в коробках передач или неравномерной работе вентиляторов. | Скачать |
| Поддержание температуры | Конфигурация предназначена для управления вентилятором по сигналам от датчика температуры с диапазоном измерения от 0 до 100 °С с унифицированным выходом 4…20 мА. В рабочем режиме для данного примера уставка задается от внешнего потенциометра, подключенного на аналоговый вход AI1. | Скачать |
| Удаленное управление | Конфигурация предназначена для управления ПЧВ только по интерфейсу RS-485 (цифровые входы не используются). | Скачать |
| Пожарный режим | Конфигурация предназначена для управления насосами, установленными на пожарных резервуарах, а также для аварийной вентиляции. Преобразователь частоты в таком режиме игнорирует аварийные сигналы и работает до полного отказа. Управление пожарным режимом осуществляется с помощью датчика дыма или внешнего контроллера. | Скачать |
Чертежи, схемы, модели
Документация и ПО
| Документация | |||
| Руководство по эксплуатации VFD1 | 4.33 MB | ||
| Руководство пользователя VFD1 | 3.51 MB | ||
| Сертификаты | |||
| Декларация о соответствии на MEYERTEC VFD1 | 416.55 kB | ||
| ПО | |||
| Конфигуратор MEYERTEC VFD1 | zip | 14.4 MB | |
Комплектация
- Преобразователь частоты
- Съемная локальная панель оператора
- Руководство по эксплуатации
Цены
| На заказ (цены указаны с НДС) | ||
| VFD1-K75-A-20 | 13 054,00 ₽ | |
| VFD1-1K5-A-20 | 14 640,00 ₽ | |
| VFD1-2K2-A-20 | 17 629,00 ₽ | |
| VFD1-K75-B-20 | 15 372,00 ₽ | |
| VFD1-1K5-B-20 | 17 751,00 ₽ | |
| VFD1-2K2-B-20 | 20 252,00 ₽ | |
| VFD1-4K-B-20 | 23 058,00 ₽ | |
| VFD1-5K5-B-20 | 28 914,00 ₽ | |
| VFD1-7K5-B-20 | 32 818,00 ₽ | |
| VFD1-11K-B-20 | 47 763,00 ₽ | |
| VFD1-15K-B-20 | 54 900,00 ₽ | |
| VFD1-18K5-B-20 | 67 588,00 ₽ | |
| VFD1-22K-B-20 | 78 995,00 ₽ | |
| VFD1-30K-B-20 | 100 040,00 ₽ | |
| VFD1-37K-B-20 | 123 830,00 ₽ | |
| VFD1-45K-B-20 | 159 454,00 ₽ | |
| VFD1-55K-B-20 | 182 756,00 ₽ | |
| VFD1-75K-B-20 | 226 066,00 ₽ | |
| VFD1-90K-B-20 | 258 030,00 ₽ | |
