Описание

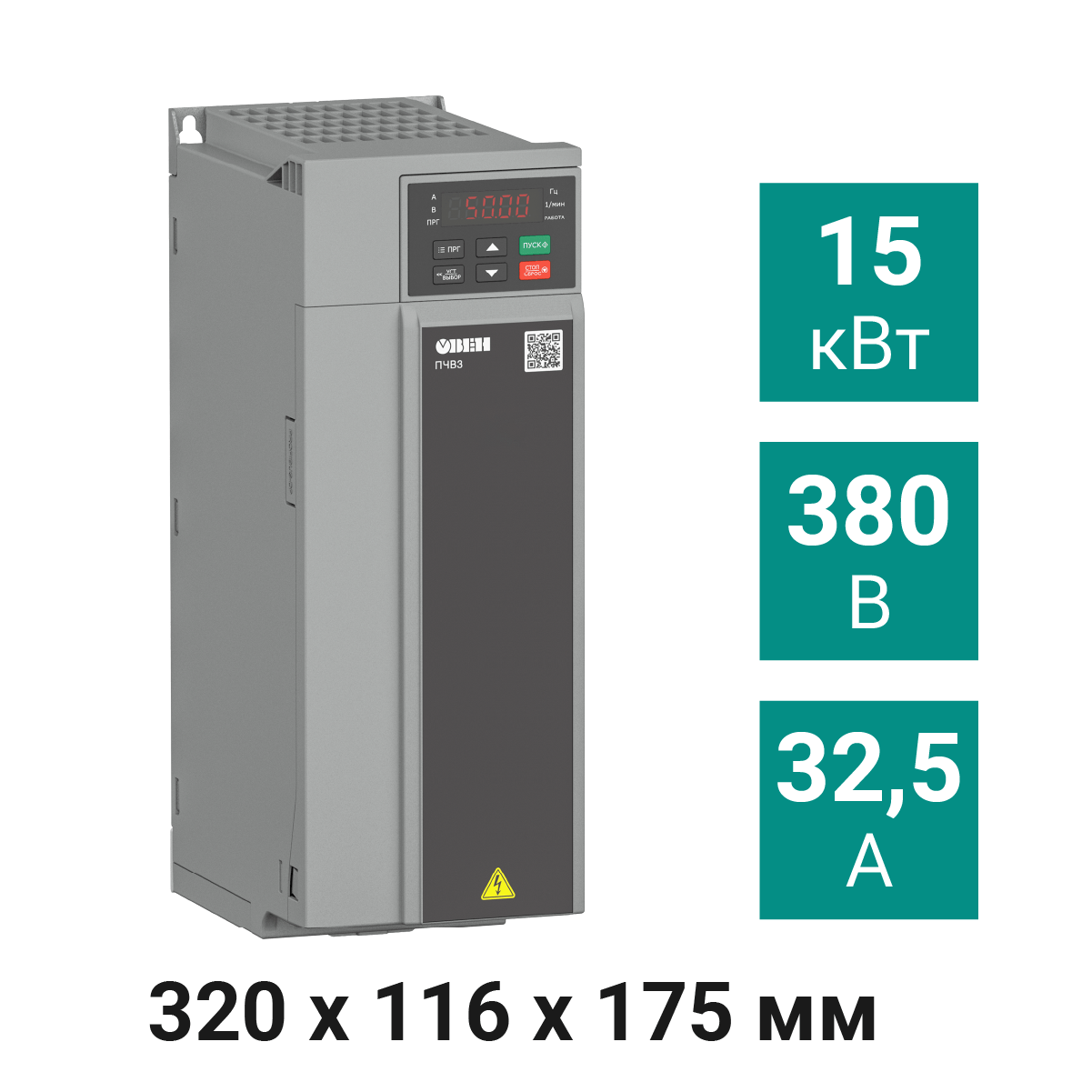

Преобразователь частоты ПЧВ3-15К-В [М01] предназначен для управления электродвигателями мощностью 15,0 кВт. Номинальный выходной ток – 32,5 А, использует трехфазный источник питания переменного напряжения 380 В.
Технические характеристики
| Параметр | Значение |
| Питающая сеть | 3×380 В |
| Выходное напряжение | 3×380 В |
| Выходной ток | 32,5 А |
| Выходная частота | 0…299 Гц |
| Режим управления | U/f
U/f с раздельным заданием напряжения и частоты Векторное управление без/с обратной связью |
| Перегрузочная способность | 120 % – в течение 35 секунд
140 % – в течение 6 секунд 150 % – в течение 3 секунд |
| Интерфейс | RS-485
Опционально: Ethernet, CAN |
| Протоколы | Modbus RTU
Опционально: Modbus TCP, EtherCAT, CANopen, PROFINET, PROFIBUS |
| Габаритные размеры | 320х116х175 мм |
| Диапазон рабочих температур | -10…+50 ºС при влажности <90 %, при температуре выше 40 ºС – снижение выходных характеристик |
Схема электрических соединений
Документация
| Документация | |||
| Руководство по эксплуатации ПЧВ3 [М01] | 40.92 MB | ||
| Руководство по эксплуатации (краткое) ПЧВ3 [М01] | 2.77 MB | ||
| Сертификаты | |||
| Декларация о соответствии на ПЧВ3 [М01] | zip | 47.57 kB | |
| Сертификат соответствия в области пожарной безопасности для ПЧВ3 [М01] | zip | 4.58 MB | |
Цены
| На заказ (цены указаны с НДС) | ||
| ПЧВ3-15К-В
Вход 3 фазы, выход 3 фазы, мощность 15,0 кВт, вых. ток. 32 А
|
84 912,00 ₽ | |
