Описание

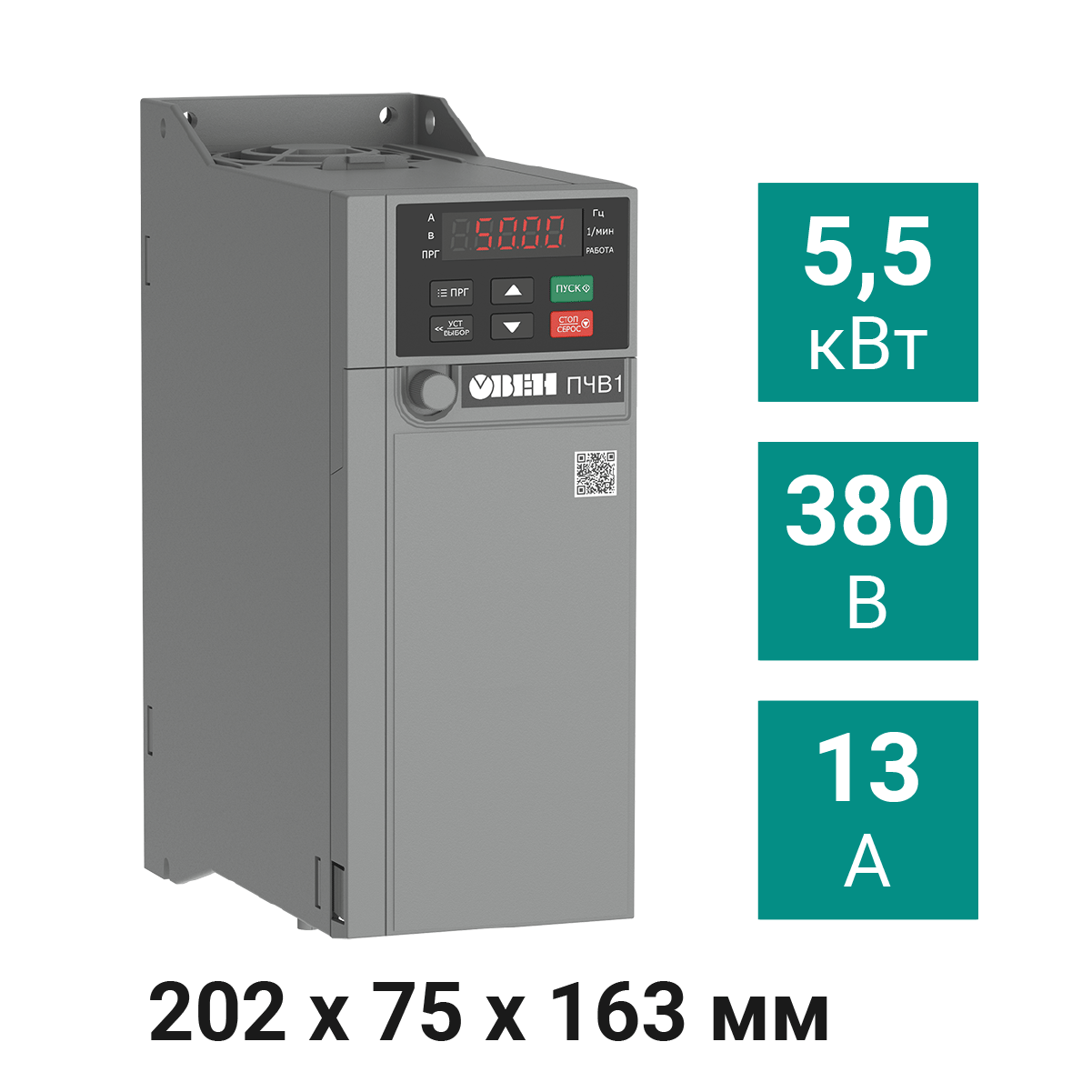

Преобразователь частоты ПЧВ1-5К5-В [М01] предназначен для управления электродвигателями мощностью 5,5 кВт. Номинальный выходной ток – 13,0 А, использует трехфазный источник питания переменного напряжения 380 В.
Технические характеристики
| Параметр | Значение |
| Питающая сеть | 3×380 В |
| Выходное напряжение | 3×380 В |
| Выходной ток | 13,0 А |
| Выходная частота | 0…600 Гц – при скалярном управлении
0…300 Гц – при векторном управлении |
| Режим управления | Асинхронные двигатели — скалярное U/f с установкой трех точек
Синхронные двигатели — скалярное U/f с установкой трех точек (доступно только в модификациях ПЧВ1-х-В) SVC векторное управление (доступно только в модификациях ПЧВ1-х-В) |
| Перегрузочная способность | 150 % – 20 с, 180 % – 0,5 с |
| Интерфейс | RS-485 |
| Габаритные размеры | 202×75×163 мм |
| Диапазон рабочих температур | -10…+50 ºС при влажности <90 %, при температуре выше 40 ºС – снижение выходных характеристик |
Схема электрических соединений
![Схема электрических соединений ПЧВ1-К75-А [М01]](https://owen.ru/uploads/344/shema_podkl_pchv1_m01-01.svg "Схема электрических соединений ПЧВ1-К75-А [М01]")
Документация
| Документация | |||
| webРуководство по эксплуатации ПЧВ1 [М01] | 13.07 MB | ||
| Руководство по эксплуатации (краткое) ПЧВ1 [М01] | 4.42 MB | ||
| Сертификаты | |||
| Декларация о соответствии на ПЧВ1 [М01] | zip | 49.07 kB | |
| ПО | |||
| Универсальный конфигуратор ПЧВ | zip | 14.4 MB | |
Цены
| На заказ (цены указаны с НДС) | ||
| ПЧВ1-5К5-В
Вход 3 фазы, выход 3 фазы, мощность 5,5 кВт, вых. ток. 13 А
|
41 541,00 ₽ | |
