Описание

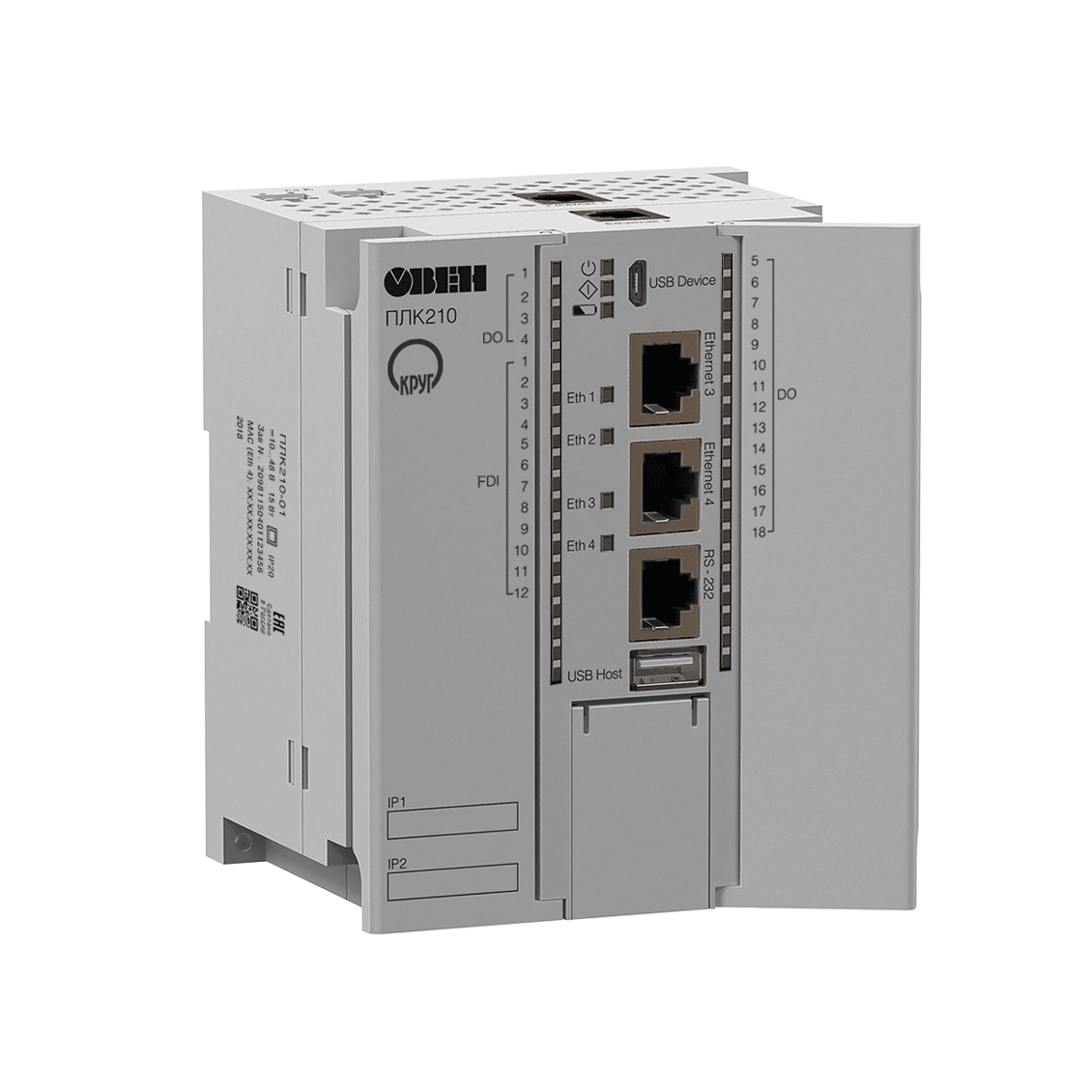

ОВЕН ПЛК210-KR – новая линейка моноблочных контроллеров с расширенными коммуникационными возможностями и дополнительными функциями надежности на базе системы реального времени контроллера (СРВК) разработки НПФ «КРУГ».
СРВК характеризуется высокой надежностью и эффективностью работы, поддерживает большой список подключаемых к контроллеру приборов и устройств, устойчиво работает на медленных и неустойчивых каналах связи. Конфигурируется и настраивается СРВК с помощью бесплатной Интегрированной среды разработки (ИСР) «КРУГОЛ».
СРВК может вести обмен с любой SCADA по открытому протоколу ОРС (DA, HDA), однако наиболее тесная интеграция обеспечивается со SCADA КРУГ-2000, позволяющей обмениваться данными с контроллером по быстрому отказоустойчивому протоколу.
Области применения
- Водоканалы
- Электрические сети
- Котельные
- Энергохозяйства предприятий
- Системы учета
- Теплосети
- Здания и сооружения
Преимущества совместного использования ПЛК210-KR и SCADA КРУГ-2000
- Работа с единой, однократно набираемой, целостной и непротиворечивой базой данных системы.
- Поддержка стандарта IEC-61131 на нижнем (контроллеры) и верхнем (серверы БД) уровнях.
- Разработка технологических программ для станций оператора и контроллеров в единой интегрированной среде разработки.
- Загрузка «одной кнопкой» прикладного программного обеспечения (базы данных, конфигурации, технологические программы и др.) на все компоненты АСУ ТП.
- Ведение событийных трендов с дискретизацией от 50 мс в контроллерах с возможностью их передачи и отображения в SCADA.
- Обмен с контроллерами по высоконадежному скоростному протоколу.
- Сетевая загрузка программного обеспечения контроллера, online-диагностика контроллера и его модулей.
- Возможность отладки контроллера без остановки (в т.ч. удаленно).
СРВК обеспечивает различные схемы аппаратного резервирования ПЛК210-KR:
- 100%-ое «горячее» резервирование процессорного модуля,
- 100%-ое «горячее» резервирование всего контроллера.
Функциональные схемы
Функциональная схема ПЛК210-01-KR
Функциональная схема ПЛК210-02-KR
Функциональная схема ПЛК210-03-KR
Технические характеристики
| Параметр | Значение (свойства) |
| Питание | |
| Количество портов питания | 2 (основной и резервный) |
| Напряжение питания | 10…48 В (номинальное 24 В) |
| Напряжение перехода от основного источника питания к резервному | 6…9 В |
| Потребляемая мощность, не более | 16 Вт |
| Защита от переполюсовки | Есть |
| Вычислительные ресурсы | |
| Центральный процессор | RISC-процессор 800 МГц |
| Объем флеш-памяти (тип памяти) | 512 Мбайт (NAND) |
| Объем оперативной памяти (тип памяти) | 256 Мбайт (DDR3) |
| Объем Retain-памяти (тип памяти) | 256 Кбайт (MRAM) |
| Время выполнения пустого цикла (стабилизированное) | 3 мс |
| Операционная система | Linux
Версия ядра 4.14.67 |
| Интерфейсы связи | |
| Ethernet 100 Base-T | |
| Количество портов | 4 × Ethernet 10/100 Мбит/c (RJ45)
|
| Поддерживаемые промышленные протоколы* |
|
| Поддерживаемые прикладные протоколы |
|
| RS-485 | |
| Количество портов | 2 |
| Поддерживаемые протоколы* |
|
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| Подтягивающие резисторы | Есть |
| RS-232 | |
| Количество портов | 1 (сигналы Rx, Tx, GND) |
| Поддерживаемые протоколы* |
|
| Скорость передачи | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/с |
| USB Device | |
| Количество портов | 1 × micro USB (RNDIS) |
| Подключаемые накопители | |
| USB Host | |
| Количество разъёмов | 1 × USB type A |
| Поддерживаемые устройства | MSD / FTDI, USB 2.0 / 1.1 |
| SD card | |
| Количество разъёмов | 1 |
| Поддерживаемые устройства | microSD |
| Максимальная ёмкость | 4 ГБ (microSD)
32 ГБ (microSDHC) 512 ГБ (microSDXC) |
| Часы реального времени | |
| Погрешность хода, не более: | |
| – при температуре +25 °С | 3 секунды в сутки |
| – при температуре -40 и +55 °С | 18 секунд в сутки |
| Тип источника питания | Батарея CR2032 |
| Срок работы на одной батарее | 5 лет |
| Общие сведения | |
| Габаритные размеры | (105×124×83) ±1 мм |
| Масса, не более | 1,2 кг |
| Степень защиты корпуса по ГОСТ 14254–96 | IP20 |
| Индикация на передней панели | Светодиодная |
| Встроенное оборудование | Источник звукового сигнала
Двухпозиционный тумблер СТАРТ / СТОП Кнопка СБРОС Сервисная кнопка |
| Средняя наработка на отказ** | 60 000 ч |
| Средний срок службы | 8 лет |
|
* Возможна реализация нестандартных протоколов по заказу. |
|
| Дискретные входы (DI и FDI) | ||
| Параметр | Значение (свойства) | |
| Дискретные входы (DI) | Быстрые дискретные входы
(FDI) |
|
| Режимы работы |
|
|
| Тип входов по ГОСТ IEC 61131-2 | 1 | |
| Максимальный ток «логической единицы» | 5,5 мА | |
| Максимальный ток «логического нуля» | 1,2 мА | |
| Напряжение «логической единицы» | 9…30 В | |
| Напряжение «логического нуля» | 0…5,5 В | |
| Гистерезис выключения «логической единицы», не менее | 0,5 В | |
| Подключаемые входные устройства | контактные датчики,
трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором |
контактные датчики,
трехпроводные датчики, имеющие на выходе транзистор n-p-n- или p-n-p-типа с открытым коллектором, AB и ABZ энкодеры |
| Минимальная длительность импульса, воспринимаемая входом | 25 мс* | 5 мкс |
| Максимальная частота входного сигнала | 20 Гц* | 95 кГц |
|
* Определяется длительностью цикла ПЛК. |
||
| Дискретные выходы (DO) типа электромагнитное реле | ||
| Параметр | Значение (свойства) | |
| Тип контакта | Нормально-разомкнутый контакт | |
| Режимы работы |
|
|
| Максимальный ток коммутации |
|
|
| Максимальное напряжение на контакты реле |
|
|
| Минимальный ток коммутации | 10 мА | |
| Категория применения по ГОСТ IEC 60947-5-1:2014 | АС-15, С300* | |
| Механический ресурс реле, не менее | 5 000 000 переключений | |
| Электрический ресурс реле | 35 000 переключений при 3 А, 30 В постоянного напряжения
50 000 переключений при 5 А, 250 В (СКЗ) переменного напряжения 50 000 переключений при категории применения С300* |
|
| Время переключения контактов реле из состояния «лог. 0» в «лог. 1» или обратно, не более | 10 мс | |
| Параметры ШИМ | ||
| Максимальная частота | 1 Гц (при коэффициенте заполнения 0,5) | |
| Минимальная длительность импульса ШИМ | 50 мс | |
|
* Управление электромагнитами переменным напряжением до 300 В (СКЗ) и полной мощностью до 180 ВА |
||
| Дискретные выходы (DO и FDO) типа транзисторный ключ | |||||||
| Параметр | Значение (свойства) | ||||||
| Дискретный выходы (DO) | Быстрые дискретные выходы (FDO) | ||||||
| Режимы работы |
|
|
|||||
| Режим включения выхода | Верхний ключ | Верхний и нижний ключи | Верхний ключ | Верхний и нижний ключи | |||
| Напряжение питания выходов | 10…36 В | ||||||
| Максимальный постоянный ток нагрузки | 0,85 А | 0,15 А | 0,85 А | 0,15 А | |||
| Максимально допустимый кратковременный ток нагрузки | 1,3 А | 0,19 А | 1,3 А | 0,19 А | |||
| Максимальная частота выходного сигнала (для резистивной нагрузки) | 300 Гц* | 10 кГц | 60 кГц | ||||
| Минимальная длительность выходного сигнала (для резистивной нагрузки) | 3 мс* | 10 мкс | 5 мкс | ||||
| Максимальная емкость нагрузки | 100 000 мкФ | 1 мкФ** | 100 000 мкФ | 1 мкФ** | |||
| Типы защиты выходов |
|
||||||
|
* Определяется длительностью цикла ПЛК. |
|||||||
Модификации
| Модификация | Дискретные
входы (DI) |
Дискретные
выходы (DO) |
Аналоговые
входы (AI) |
Аналоговые
выходы (AO) |
| ПЛК210-01-KR | 12 DI
12 – быстрые до 95 кГц |
18 DO
18 – э/м реле |
– | – |
| ПЛК210-02-KR | 24 DI
12 – быстрые до 95 кГц 12 – до 20 Гц |
12 DO
12 – э/м реле |
– | – |
| ПЛК210-03-KR | 24 DI
12 – быстрые до 95 кГц 12 – до 20 Гц |
16 DO
8 – быстрые ключи до 60 кГц 8 – ключи |
– | – |
Аксессуары
|
Наименование |
Изображение |
Применение |
Заказать |
| Кабель MicroUSB-USB (1,8 м) |  |
Для настройки и программирования ПЛК210 по USB. Поставляется в комплекте с ПЛК210. Длина: 1,8 м. |
|
| Кабель UTP RJ45-RJ45 (0,15 м) |  |
Для настройки, программирования
и обмена ПЛК210 по Ethernet. |
|
| КС14 |  |
Для подключения к системной консоли ПЛК210 (порт RS-232).
Длина: 1,8 м. |
|
| КС16 |  |
Для связи ПЛК210 (порт RS-232) c панелями оператора ИП320 (порт RS-232), СП3xx (порт PLC, RS-232).
Длина: 1,5 м или 2,5 м. |
|
| КК28 |  |
Комплект съемных клеммных колодок с невыпадающими винтами (2×28).
Поставляется в комплекте с ПЛК210 |
ПО, примеры и инструкции
| Программное обеспечение | |
| Интегрированная среда разработки КРУГОЛ. Руководство пользователя | |
| Библиотека функций КРУГОЛ. Руководство пользователя | |
| Система реального времени контроллера ОВЕН ПЛК210. Руководство пользователя | |
| WEB — конфигуратор. Руководство Пользователя | |
| ОРС-сервера СРВК. Руководство пользователя | Перейти |
Документация
| Документация | ||||
| webРуководство по эксплуатации ПЛК210-KR | 15.05 MB | |||
| webОписание Web-интерфейса OpenWrt | 20.83 MB | |||
| Руководство по эксплуатации (краткое) ПЛК210-01 | 1.69 MB | |||
| Руководство по эксплуатации (краткое) ПЛК210-02 | 1.76 MB | |||
| Руководство по эксплуатации (краткое) ПЛК210-03 | 1.92 MB | |||
| Сертификаты | ||||
| Декларация о соответствии на ПЛК200-04, ПЛК200-14, ПЛК210-04, ПЛК210-14 | ТР ТС 020/2011 | zip | 0.86 MB | |
| Сертификат соответствия в области пожарной безопасности на ПЛК210-01-02-03 | zip | 1.13 MB | ||
| Сертификат промышленной безопасности на ПЛК210-4G | zip | 2.06 MB | ||
| Декларация о соответствии на ПЛК210-01-02-03-11-12-13-4G | ТР ТС 020/2011 | zip | 380.36 kB | |
| Сертификат средств измерений ПЛК210-04 | Россия | zip | 226.12 kB | |
Комплектация
|
Наименование |
Количество |
| Контроллер ПЛК210 (исполнение в соответствии с заказом) |
1 шт. |
| Кабель MicroUSB-USB 1.8 м |
1 шт. |
| Кабель RJ45-RJ45 0.15 м |
1 шт. |
| Комплект заглушек для портов |
1 к-т |
| Клемма 2EGT-5.0-02P-14 |
2 шт. |
| Паспорт и Гарантийный талон |
1 экз. |
| Краткое руководство |
1 экз. |
