Описание

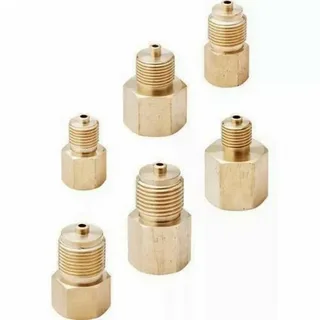

Переходник для манометра давления — это дополнительный соединительный элемент для монтажа приборов в существующее посадочное гнездо на трубопроводных линиях и промышленных магистралях. Устройство применяется для установки средства измерения (СИ) в случае, если стандартный штуцер не совпадает с резьбой посадочного гнезда.
Штуцер манометра вкручивается в переходник, и таким образом происходит переход с одного типа резьбы на другую.
Переходники изготавливаются из латуни или нержавеющей стали. Выбор материала обусловлен типом СИ и рабочей средой.
Устройства из латуни используются при измерении давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся сред с температурой до 150 °C. Для агрессивных к медным сплавам сред с температурой до 200 °C, нужно использовать устройства из нержавеющей стали.
25 (переходники из латуни)
60 (переходники из нержавеющей стали)
Латунь
Нержавеющая сталь 08Х18Н10
ТУ 4218-001-4719015564-2015
Цена
| Резьба присоединения | Цена с НДС, руб. | |
|---|---|---|
| Латунь | Нержавеющая сталь |
|
| внутренняя G½ — наружная М20×1,5 | 340 | 515 |
| внутренняя М20×1,5 — наружная G½ | ||
| внутренняя G½ — наружная NPT½ | 374 | 567 |
| внутренняя М20×1,5 — наружная NPT½ | ||
| наружная G½ — наружная М20×1,5 | 545 | 815 |
| внутренняя G½ — наружная G⅜ | 340 | 515 |
| внутренняя М20×1,5 — наружная G⅜ | — | |
| внутренняя G½ — наружная М12×1,5 | 300 | 515 |
| внутренняя G½ — наружная G¼ | ||
| внутренняя G¼ — наружная М20×1,5 | ||
| внутренняя G¼ — наружная G½ | ||
| внутренняя G¼ — наружная G⅜ | — | |
| внутренняя М12×1,5 — наружная G⅜ | ||
| внутренняя М20×1,5 — наружная М12×1,5 | 515 | |
| внутренняя М20×1,5 — наружная G¼ | ||
| внутренняя М12×1,5 — наружная G½ | ||
| внутренняя М12×1,5 — наружная М20×1,5 | ||
| внутренняя G¼ — наружная М12×1,5 | 170 | 330 |
| внутренняя М12×1,5 — наружная G¼ | ||
| внутренняя G¼ — наружная NPT¼ | 187 | 363 |
| внутренняя М12×1,5 — наружная NPT¼ | ||
| внутренняя G1⁄8 — наружная М10×1 | 110 | 195 |
| внутренняя М10×1 — наружная G1⁄8 | ||
| внутренняя G1⁄8 — наружная NPT1⁄8 | 121 | — |
| наружная G¼ — наружная G¼ * | 135 | — |
* — для РДД-2Р на низкие давления
