Описание
НОВИНКА!
Важно! Преобразователи давления ПД100И-155-2-Exd поставляются без кабельного ввода. На посадочное место кабельного ввода установлена заглушка.
Взрывозащищенные кабельные вводы и взрывозащищенные заглушки приобретаются отдельно.
Оптимальное решение для измерения перепада давления во взрывоопасных зонах

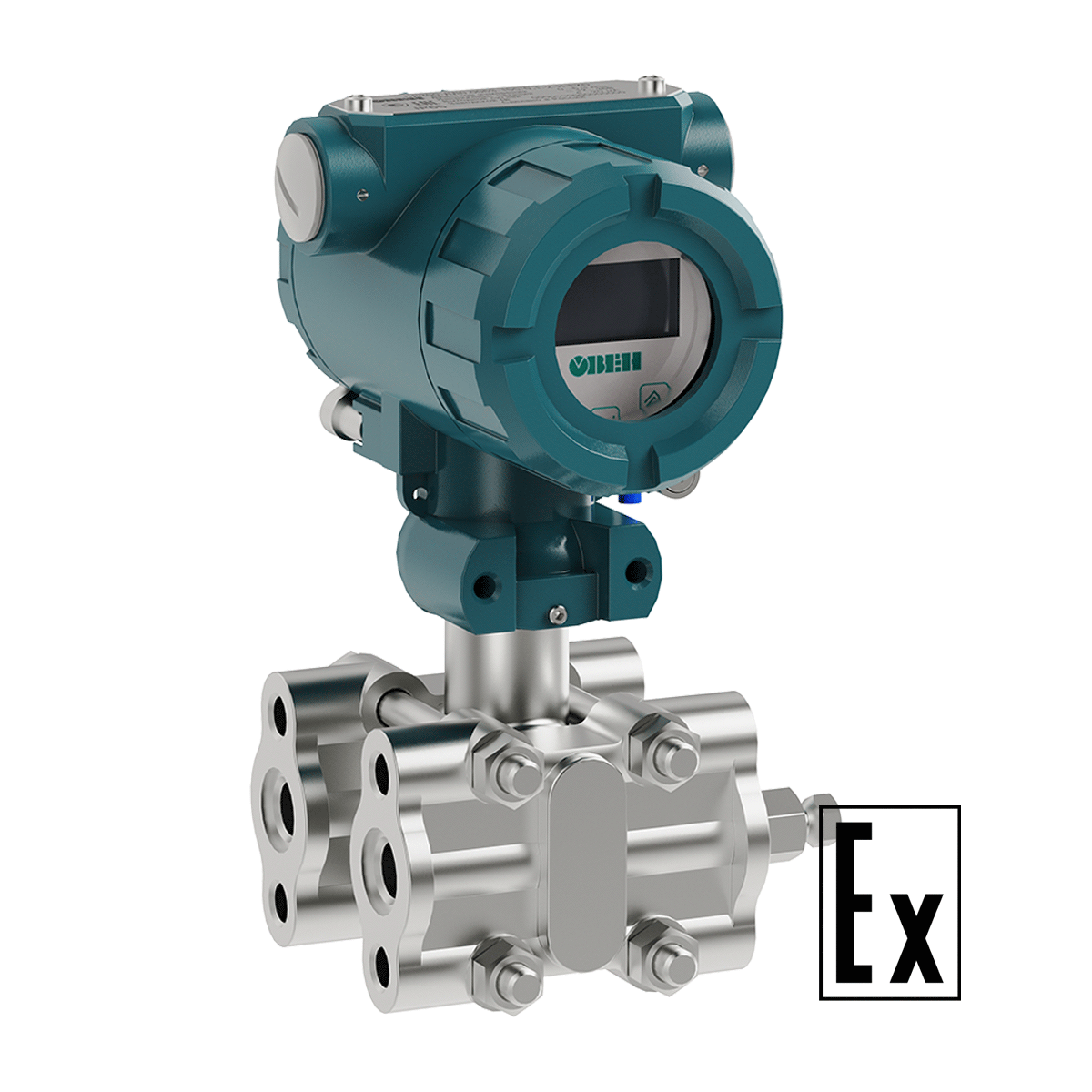

ПД100И-155-2-Exd – преобразователь перепада давления в алюминиевом корпусе с графическим поворотным дисплеем, с тензорезистивным сенсором и выходным сигналом 4…20 мА. Применяется на ТЭС, в газоснабжении, водоочистке и нефтепереработке. Обеспечивает точность до 0,25 % и гибкую настройку диапазона. Подходит для газов, пара, воды и неагрессивных жидкостей.
Преимущества
ЖК-дисплей с поворотом и подсветкой
Графический экран с графической шкалой упрощает настройку и визуальный контроль, особенно в слабоосвещённых помещениях.
Гибкая настройка диапазона и параметров
Возможность перенастройки диапазона измерений (до 1:5), коррекции нуля (4 мА) и выбора единиц измерения делает устройство универсальным для разных задач.
Подходит для сложных условий эксплуатации
Рабочая температура среды: от -40 до +125 °C. Корпус рассчитан на промышленное применение и устойчив к внешним воздействиям.
Широкая область применения
Используется на ТЭС, в системах газо- и водоснабжения, на фильтрах, насосах, для учёта газа и в нефтепереработке.
Подтвержденное качество
Внесен в Государственный реестр СИ, проходит бесплатную первичную поверку на заводе.
Технические характеристики
| Наименование | Значение |
| Выходной сигнал | 4…20 мА, 2-проводная схема «токовая петля» |
| Основная приведенная погрешность | 0,25 или 0,5 % ВПИ |
| Напряжение питания | 12…36 В постоянного тока (номинальное 24 В) |
| Верхний предел измерения | от 0,004 МПа до 6,3 МПа |
| Предельно допускаемое рабочее избыточное давление, МПа | 16 МПа (для датчиков с ВПИ до 40 кПа) 25 МПа (для датчиков с ВПИ от 60 кПа до 250 кПа) 40 МПа (для датчиков с ВПИ от 400 кПа до 6,3 МПа) |
| Односторонняя перегрузка со стороны плюсовой камеры | 16 МПа (для всех пределов измерения) |
| Глубина перенастройки диапазона | До 1:5 |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Потребляемая мощность, не более | 0,9 Вт |
| Ток аварии | 21,5 мА |
| Устойчивость к механическим воздействиям | группа исполнения V2 по ГОСТ Р 52931 |
| Время отклика (быстродействие) | не более 100 мс |
| Степень защиты корпуса | IP65 |
| Маркировка взрывозащиты | 1Ex db IIC T6 Gb X |
| Помехоустойчивость | класс B по ГОСТ 30804.6.2-2013 |
| Диапазон рабочих температур измеряемой среды | -40 °C ≤ Ta ≤ +125 °C |
| Диапазон рабочих температур окружающего воздуха | -40 °C ≤ Ta ≤ +75 °C |
| Атмосферное давление рабочее | 84,0…106,7 кПа |
| Среднее время наработки на отказ | не менее 50 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал | 5 лет / 4 года |
| Методика поверки | КУВФ.406230.100 МП1 |
| Масса преобразователей | 1,0 кг |
| Присоединение к процессу | Фланец c межосевым расстоянием – 54 мм и внутренней резьбой ¼ NPT. |
| Тип электрического соединителя | Винтовой клеммник. Взрывозащищенный кабельный ввод М20×1,5 и заглушка не входят в комплект поставки. |
Схемы подключения и габаритные размеры
Схема подключения датчика ПД100И-155-2-Exd
Габаритный чертеж датчика ПД100И-155-2-Exd
Модификации
ПД100И-ДДХ-155-Х-2-ЕХD
Чертежи, схемы, модели
Документация
| Документация | ||||
| Руководство по эксплуатации датчика давления ПД100И | 14.44 MB | |||
| Руководство по эксплуатации (краткое) ПД100И | модели 115/125/155/175/185-2 | 4.11 MB | ||
| Описание типа средства измерений | zip | 2.06 MB | ||
| Сертификаты | ||||
| Декларация о соответствии на ПД100И | zip | 390.29 kB | ||
| Сертификат средств измерений ПД100И (МПИ — 5 лет) | Россия. 56246-14 |
zip | 267.18 kB | |
| Сертификат средств измерений ПД100И (МПИ для СЗМ – 1 год) | Беларусь | zip | 195.71 kB | |
| Сертификат средств измерений ПД100И | Казахстан | zip | 320.37 kB | |
Комплектация
- Преобразователь давления ПД100И
- Комплект крепёжных и уплотнительных элементов
- Паспорт и гарантийный талон
- Краткое руководство
Цены
| цены указаны с НДС | ||
| ПД100И-ДД2,5-155-0,25-2-ЕХD
Преобразователь повышенного качества дифференциального давления на диапазон 0…2,5 МПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ с ЖКИ индикацией и перенастройкой исполнение «взрывонепроницаемая оболочка»
|
36 600,00 ₽ | |
| ПД100И-ДД6,0-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 6 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 550,00 ₽ | |
| ПД100И-ДД1,0-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 1 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 550,00 ₽ | |
| ПД100И-ДД2,5-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 2,5 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 550,00 ₽ | |
| ПД100И-ДД1,0-155-0,25-2-ЕХD
Преобразователь повышенного качества дифференциального давления на диапазон 0…1,0 МПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ с ЖКИ индикацией и перенастройкой исполнение «взрывонепроницаемая оболочка»
|
36 600,00 ₽ | |
| ПД100И-ДД6,0-155-0,25-2-ЕХD
Преобразователь повышенного качества дифференциального давления на диапазон 0…6,0 МПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ с ЖКИ индикацией и перенастройкой исполнение «взрывонепроницаемая оболочка»
|
36 600,00 ₽ | |
| ПД100И-ДД4,0-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 4 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 600,00 ₽ | |
| ПД100И-ДД1,6-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 1,6 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 600,00 ₽ | |
| ПД100И-ДД0,016-155-0,25-2-ЕХD
Преобразователь повышенного качества дифференциального давления на диапазон 0…16,0 кПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ с ЖКИ индикацией и перенастройкой исполнение «взрывонепроницаемая оболочка»
|
36 600,00 ₽ | |
| ПД100И-ДД0,4-155-0,25-2-ЕХD
Преобразователь повышенного качества дифференциального давления на диапазон 0…400 кПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ с ЖКИ индикацией и перенастройкой исполнение «взрывонепроницаемая оболочка»
|
36 600,00 ₽ | |
| ПД100И-ДД0,006-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,006 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 550,00 ₽ | |
| ПД100И-ДД0,01-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,01 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 600,00 ₽ | |
| ПД100И-ДД0,1-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,1 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 550,00 ₽ | |
| ПД100И-ДД0,25-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,25 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 550,00 ₽ | |
| ПД100И-ДД0,1-155-0,25-2-ЕХD
Преобразователь повышенного качества дифференциального давления на диапазон 0…100 кПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ с ЖКИ индикацией и перенастройкой исполнение «взрывонепроницаемая оболочка»
|
36 600,00 ₽ | |
| ПД100И-ДД0,0063-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,0063 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 550,00 ₽ | |
| ПД100И-ДД0,04-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,04 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 550,00 ₽ | |
| ПД100И-ДД0,006-155-0,25-2-ЕХD
Преобразователь повышенного качества дифференциального давления на диапазон 0…6,0 кПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ с ЖКИ индикацией и перенастройкой исполнение «взрывонепроницаемая оболочка»
|
36 600,00 ₽ | |
| ПД100И-ДД0,004-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,004 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 550,00 ₽ | |
| ПД100И-ДД0,016-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,016 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 550,00 ₽ | |
| ПД100И-ДД0,0063-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,0063 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 600,00 ₽ | |
| ПД100И-ДД0,004-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,004 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 600,00 ₽ | |
| ПД100И-ДД0,063-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,063 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 550,00 ₽ | |
| ПД100И-ДД4,0-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 4 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 550,00 ₽ | |
| ПД100И-ДД1,6-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 1,6 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 550,00 ₽ | |
| ПД100И-ДД0,63-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,63 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 550,00 ₽ | |
| ПД100И-ДД0,6-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,6 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 550,00 ₽ | |
| ПД100И-ДД0,6-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,6 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 600,00 ₽ | |
| ПД100И-ДД0,63-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,63 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 600,00 ₽ | |
| ПД100И-ДД0,06-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,06 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 550,00 ₽ | |
| ПД100И-ДД0,16-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,16 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 550,00 ₽ | |
| ПД100И-ДД0,01-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,01 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 550,00 ₽ | |
| ПД100И-ДД0,025-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,025 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 600,00 ₽ | |
| ПД100И-ДД0,025-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,025 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 550,00 ₽ | |
| ПД100И-ДД0,25-155-0,25-2-ЕХD
Преобразователь повышенного качества дифференциального давления на диапазон 0…250 кПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ с ЖКИ индикацией и перенастройкой исполнение «взрывонепроницаемая оболочка»
|
36 600,00 ₽ | |
| ПД100И-ДД0,4-155-0,5-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,4 МПа с основной погрешностью 0,5% ВПИ с индикацией в исполнении EXD
|
33 550,00 ₽ | |
| ПД100И-ДД0,06-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,06 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 600,00 ₽ | |
| ПД100И-ДД0,04-155-0,25-2-ЕХD
Преобразователь повышенного качества дифференциального давления на диапазон 0…40,0 кПа с мембраной из нержавеющей стали фланцевым присоединением в полевом корпусе выходным сигналом 4-20 мА основной погрешностью 0,25% ВПИ с ЖКИ индикацией и перенастройкой исполнение «взрывонепроницаемая оболочка»
|
36 600,00 ₽ | |
| ПД100И-ДД0,16-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,16 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 600,00 ₽ | |
| ПД100И-ДД0,063-155-0,25-2-ЕХD
Преобразователь дифференциального давления на диапазон 0,063 МПа с основной погрешностью 0,25% ВПИ с индикацией в исполнении EXD
|
36 600,00 ₽ | |
